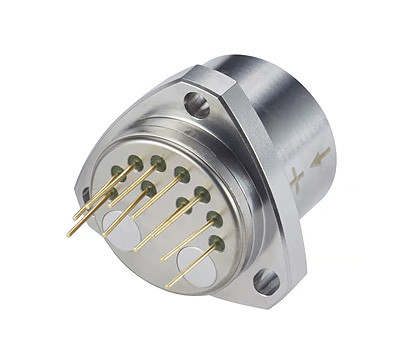

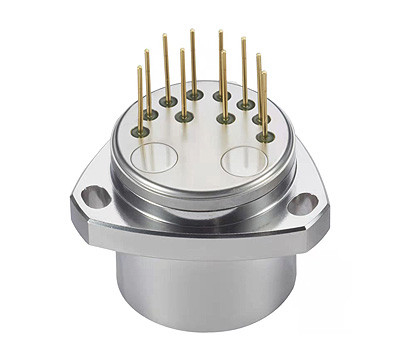

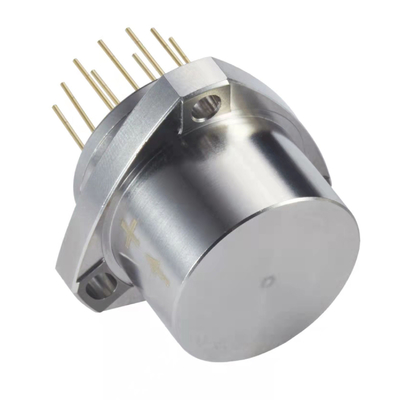

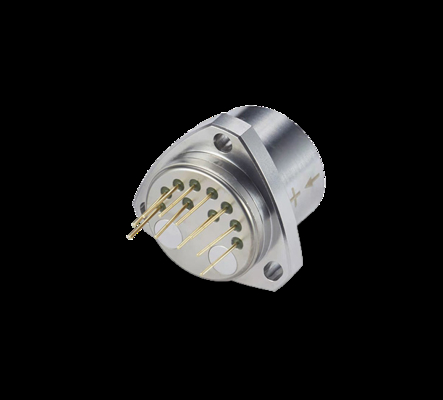

Wysokiej wydajności czujnik drgań akcelerometru kwarcowego o jednej osi dla przemysłu naftowego i gazowego

Wysokiej wydajności czujnik drgań akcelerometru kwarcowego o jednej osi dla przemysłu naftowego i gazowego

Nazwa marki:	Firepower
Numer modelu:	AV1-01
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Funkcja:

test wibracji

Skala:

±50g

Wartość progowa:

5 μg

Wartość odchylenia k0/k1:

≤(±3mg)

Współczynnik skali k1:

1,3 ± 0,2 mA/g

Waga:

≤80g

Zaszokować:

100g, 5ms, 1/2sin

Zasilanie:

±12~±15V

Obecne zużycie:

≤±20mA

Pasmo:

800~2500 Hz

Szczegóły pakowania:

gąbka/pudełko

Możliwość Supply:

500/miesiąc

Podkreślić:

Kwarcowy elastyczny czujnik przyspieszenia

bezwładnościowy czujnik nawigacji ze sprzężeniem zwrotnym momentu obrotowego

elastyczny bezwładnościowy czujnik nawigacji kwarcowej

Opis produktu

Wysokowydajny jednokierunkowy kwarcowy czujnik przyspieszenia wibracji

Precyzyjny czujnik wibracji przeznaczony do wymagających zastosowań w przemyśle naftowym i gazowym.

Kluczowe specyfikacje

Atrybut	Wartość
Funkcja	Test wibracji
Zakres pomiarowy	±50g
Wartość progowa	5μg
Wartość odchylenia k0/k1	≤(±3 mg)
Współczynnik skali k1	1.3±0.2 mA/g
Waga	≤80g
Odporność na wstrząsy	100g,5ms,1/2sin
Zasilanie	±12~±15V
Pobór prądu	≤±20mA
Szerokość pasma	800~2500 Hz

Przegląd produktu

Akcelerometr kwarcowy serii AV1 to wysokiej dokładności czujnik klasy inercyjnej o wyjątkowej długotrwałej stabilności, powtarzalności, wydajności rozruchu, adaptacji do środowiska i niezawodności. To opłacalne rozwiązanie zapewnia liniowe wyjście prądowe proporcjonalne do otrzymanej siły, umożliwiając użytkownikom wybór odpowiednich rezystorów próbkowania dla optymalnej dokładności.

Wbudowany czujnik temperatury umożliwia regulację liniowego wyjścia prądowego wraz ze zmianami temperatury (dostępna opcjonalna kompensacja). Nadaje się zarówno do zastosowań testowych statycznych, jak i dynamicznych, ten czujnik spełnia standardowe wymagania dotyczące pomiaru wibracji w wymagających środowiskach przemysłowych.

Specyfikacje techniczne

Parametr	Specyfikacja AV1-01
Zakres pomiarowy	±50g
Wartość progowa	5μg
Wartość odchylenia k0/k1	≤(±3 mg)
Współczynnik skali k1	1.3±0.2 mA/g
Współczynnik nieliniowy drugiego rzędu K2	≤±20μg /g²
Krótkotrwała stabilność 0g 4 h	≤10 μg
Krótkotrwała stabilność 1g 4 h	≤10 ppm
Powtarzalność wartości odchylenia σk0 (1σ,1 miesiąc)	≤10 μg
Powtarzalność współczynnika skali σk1/k1 (1σ,1 miesiąc)	≤15ppm
Powtarzalność współczynnika nieliniowego σk2/k1(1σ,1 miesiąc)	≤±10 μg /g²
Współczynnik temperaturowy wartości odchylenia	≤±10 μg /ºC
Współczynnik temperaturowy współczynnika skali	≤±20 ppm /ºC
Szum (rezystancja próbkowania 840Ω)	≤5mv
Częstotliwość naturalna	400~800 Hz
Szerokość pasma	800~2500 Hz
Odporność na wibracje	5g(20-2000Hz)
Odporność na wstrząsy	100g,5ms,1/2sin
Zakres temperatur pracy	-40 do +85ºC
Zakres temperatur przechowywania	-60 do +120ºC
Zasilanie	±12~±15V
Pobór prądu	≤±20mA
Czujnik temperatury	Dostępny w dwóch typach (z/bez)

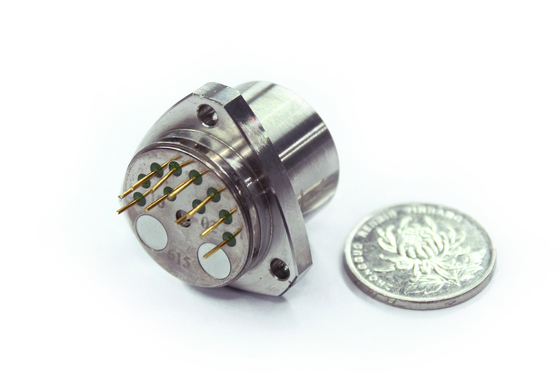

Wymiary	Ф25.4X30mm
Waga	≤80g

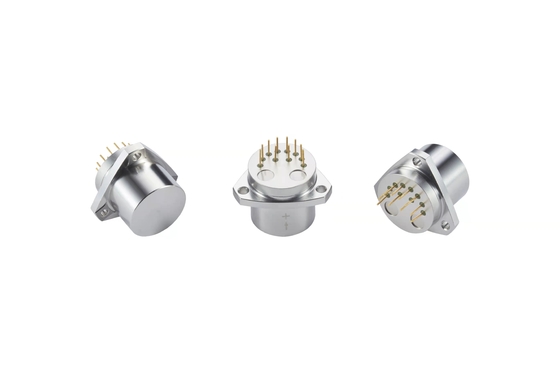

Schemat produktu

Wytyczne dotyczące instalacji

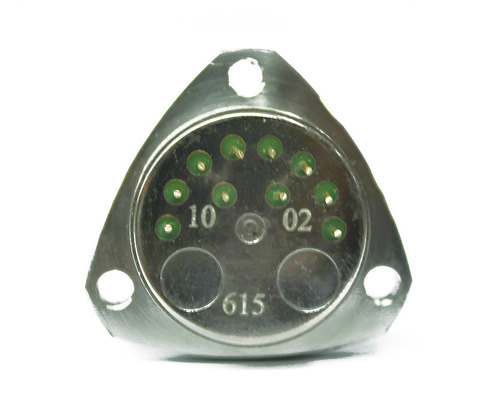

Powierzchnia kołnierza czujnika służy jako powierzchnia odniesienia instalacji dla prawidłowego montażu.

Obsługa i środki ostrożności

Ten czujnik jest precyzyjnym instrumentem - obchodź się z nim ostrożnie i unikaj upadków lub uderzeń
Nie przekraczaj określonych limitów wstrząsów/wibracji (100g,5ms,1/2sin)
Pakuj z pianką buforową ≥20 mm podczas transportu, zabezpieczając czujnik, aby zapobiec przemieszczaniu się
W przypadku wysyłki wielu jednostek, zapobiegaj kontaktowi między czujnikami
Sprawdź wszystkie połączenia pinów przed włączeniem zasilania
Przechowuj w oryginalnym opakowaniu w suchym, wentylowanym środowisku
Przestrzegaj odpowiednich środków ochrony przed wyładowaniami elektrostatycznymi (ESD)
