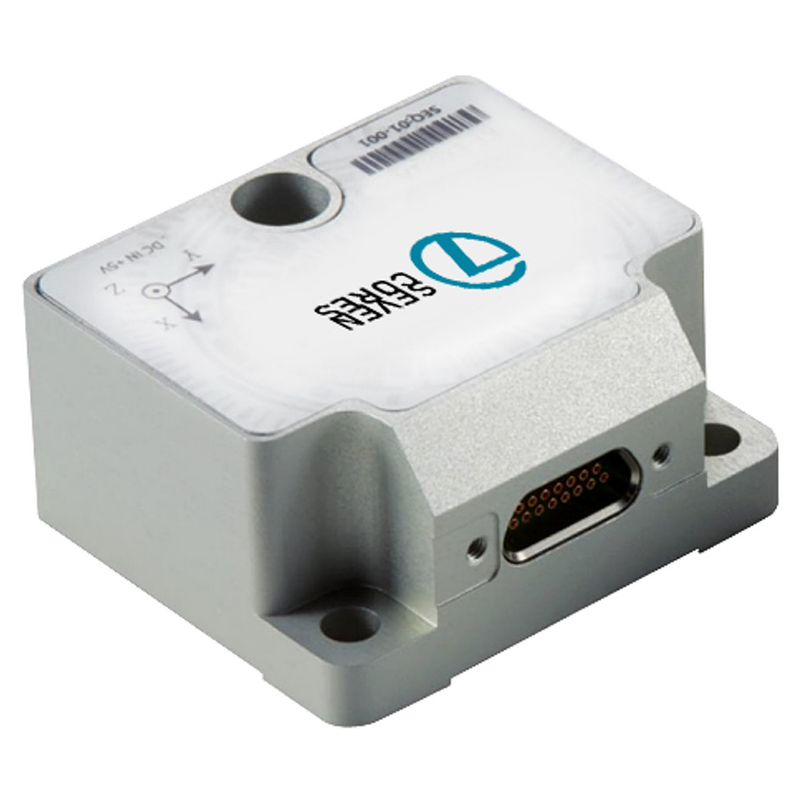

Wysokiej rozdzielczości jednostka pomiarowa inercjalna Zastąpić STIM210 Pure IMU 3 Axis Gyro

Name: Wysokiej rozdzielczości jednostka pomiarowa inercjalna Zastąpić STIM210 Pure IMU 3 Axis Gyro
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: IMU3
Price: 2,250.00 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	IMU3
MOQ:	1
Cena £:	2000~2500 USD
Warunki płatności:	T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE ROHS

Nazwa produktu:

Czysty IMU

zakres pomiarowy żyroskopu:

±400°/s

Stabilność zerowego obciążenia:

≤ 10°/H

Przypadkowy spacer:

≤ 0,2 °/√ H

Zerowa czułość przyspieszenia odchylenia:

≤ 1 °/H/G

Podkreślić:

IMU3 bezwładnościowa jednostka pomiarowa

bezwładnościowa jednostka pomiarowa STIM210

3-osiowy akcelerometr ROHS

Opis produktu

Inercyjny czujnik jednostki pomiarowej Zastąpić STIM210 Pure IMU 3-osiowy Gyro 3-osiowy akcelerometr

Mikrowiroskop składa się z trójosiowego wiroskopu, czujnika temperatury, płyty przetwarzania sygnału, konstrukcji i niezbędnego oprogramowania,i jest stosowany do pomiaru trójosiowej/dwuosiowej prędkości kątowej nośnika, a następnie wyprowadza trzy dane o prędkości kątowej poddane kompensacji błędów (w tym kompensacji temperatury, kompensacji kąta niewłaściwego ustawienia instalacji,Kompensacja nieliniowa i tym podobne) za pośrednictwem portu seryjnego RS-422 zgodnie z uzgodnionym protokołem komunikacji.

1.1.1 Specyfikacje gyroskopu

Zakres pomiaru: ± 400 °/s
Stabilność zerowej stronniczości (@ rozbieżność Allana): ≤ 1 °/H
Stabilność zerowej stronniczości (1s gładko, 1σ, temperatura pokojowa): ≤ 10 °/H
Zniknięcie stronniczości w całym zakresie temperatury: ≤ 20 °/H
Wyborny spacer: ≤ 0,2 °/√ H
Powtarzalność bezprzewidywalności: ≤ 10°/h
Uwaga: Uwaga:
Rozdzielczość: ≤ 0,001 °/s
Nieliniowość współczynnika skali: ≤ 100 ppm
Powtarzalność współczynnika skali: ≤ 100 ppm
Połączenie krzyżowe: ≤ 0,1%
Szerokość pasma: ≤ 250 Hz
Masa: (52 ± 5) G

1.1.2 Wymagania dotyczące zasilania

napięcie zasilania: (+ 5 ± 0,5) V (DC);
Prąd zasilania: prąd roboczy < 0,3A;

1.1.3 Dostosowanie do środowiska

Temperatura pracy: (-45 ~ 85) °C
Temperatura przechowywania: (-55 ~ 105) °C
Wibracja: 10 ~ 2000 Hz, 6,06 g
Wpływ: 5000 G, 0,1 ms

Rysunek zarysu mikroskopu

Wysokiej rozdzielczości jednostka pomiarowa inercjalna Zastąpić STIM210 Pure IMU 3 Axis Gyro 0

Liczba węzłów	Definicja węzła	Rodzaj	Wyjaśnij
1	GND	Zapewnienie	Powierzchnia zasilania (4)
2	ExtTrig	INPUT	Zewnętrzne źródło wyzwalające (external Trigger Source)) (3)
3	VSUP	Zapewnienie	Pozytywny koniec zasilania produktu, zasilanie regulowane prądem stałym + 5V
4	TxD+	Wynik	Pozytywny terminal interfejsu wyjściowego produktu RS422
5	TxD-	Wynik	Produkt RS422 interfejs wyjściowy terminal negatywny
6	Chassis	Chassis	Produkt izolowany mechanicznie od uziemienia mocy
7	GND	INPUT	Powierzchnia sygnalizacyjna (4)
8	NRST	INPUT	Sygnał resetowania ((2)
9	RxD-	INPUT	Produkt RS422 przyjmujący interfejs końcowy ujemny
10	RxD+	INPUT	Pozytywny terminal interfejsu odbioru produktu RS422

Wymiar
