Trzyosiowy inteligentny magnetometr cyfrowy do wykrywania kierunku natężenia pola magnetycznego

trójosiowy inteligentny magnetometr cyfrowy wykrywa siłę i kierunek padającego pola magnetycznego

PRODUKCJA

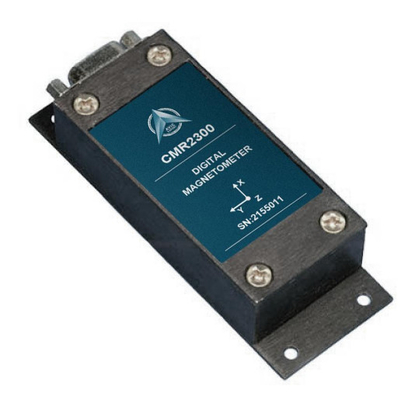

AVIC CMR2300 to trzyosiowy inteligentny magnetometr cyfrowy do wykrywania siły i kierunku padającego pola magnetycznego.Trzy czujniki magnetorezystancyjne AVIC są zorientowane w kierunkach ortogonalnych, aby mierzyć składowe wektora X, Y i Z pola magnetycznego.Te sygnały wyjściowe czujników są konwertowane na 16-bitowe wartości cyfrowe za pomocą wewnętrznego przetwornika A/D delta-sigma.Wbudowana pamięć EEPROM przechowuje konfigurację magnetometru w celu zapewnienia spójnej pracy.Wyjście danych to szeregowy port RS-232 z pełnym dupleksem lub półdupleksowy RS-485 z szybkością transmisji 9600 lub 19200.Dostępna jest wersja zestawu deweloperskiego RS-232, która zawiera program demonstracyjny zgodny z systemem Windows, kabel interfejsu, zasilacz sieciowy i futerał.

▶ GŁÓWNA FUNKCJA

• Wysoka dokładność powyżej ±1 gausa, <0,5% pełnej skali

• Zakres ±2 gausów, <70 µgaus Rozdzielczość

• Wyjścia cyfrowe trójosiowe (X, Y, Z)

• 10 do 154 próbek na sekundę, do wyboru

• Szeregowe interfejsy danych RS-232 lub RS-485

• Opcje obudowy PCB lub aluminiowej

• Interfejs nieregulowanego zasilania 6-15 V DC

▶ ZASTOSOWANIE • Odniesienie do postaw

• Kompasowanie i nawigacja

• Wykrywanie ruchu i pojazdów

• Wykrywanie anomalii

• Oprzyrządowanie laboratoryjne

• System bezpieczeństwa

Wymiar PCB i PINOUT

INFORMACJE DOTYCZĄCE ZAMÓWIEŃ Numer zamówienia :

Produkty CMR2300-D00-232 :Tylko PCB (bez obudowy), RS-232 I/O

CMR2300-D00-485 :Tylko PCB (bez obudowy), RS-485 I/O

CMR2300-D20-232 :Obudowa podtynkowa, we/wy RS-232

CMR2300-D20-485 :Obudowa podtynkowa, we/wy RS-485

CMR2300-D21-232 :Obudowa z rozszerzoną podstawą, we/wy RS-232

CMR2300-D21-485 :Obudowa z rozszerzoną podstawą, we/wy RS-485

CMR2300-D20-232-DEMO :Zestaw demonstracyjny, obudowa podtynkowa, we/wy RS-232

CMR2300-D21-232-DEMO :Zestaw demonstracyjny, obudowa z rozszerzoną podstawą, RS-232 I/
