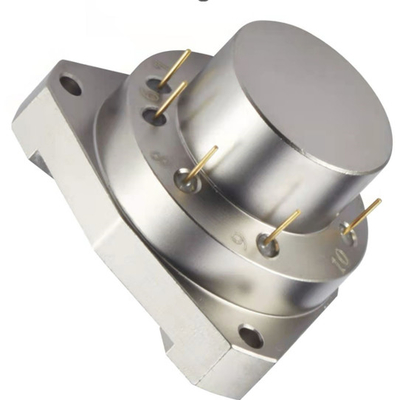

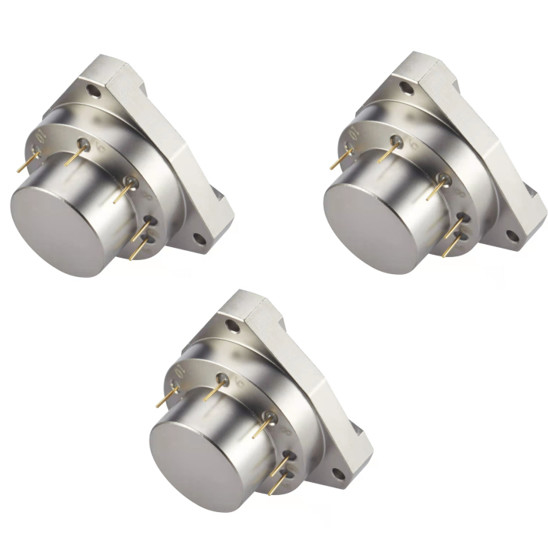

Kwarcowy akcelerometr sejsmiczny Flexure Kwarc amorficzny do nawigacji bezwładnościowej

Nazwa marki:	Firepower
Numer modelu:	JB3-02
MOQ:	1
Cena £:	600~1300
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Funkcjonować:

komponenty w INS

zasięg:

60g

Rezolucja:

5 μg

Moc:

±12~±15V

Rozmiar:

Ф18,2X23mm

Waga:

30 gram

Szczegóły pakowania:

gąbka + pudełko

Możliwość Supply:

500/miesiąc

Podkreślić:

Kwarcowy akcelerometr sejsmiczny Flexure

amorficzny kwarcowy miernik drgań

dynamiczny akcelerometr nawigacji bezwładnościowej

Opis produktu

Akcelerometr sejsmiczny kwarcowy Flexure Amorficzny kwarcowy miernik drgań Dynamiczny akcelerometr do nawigacji bezwładnościowej

Opis
JB3 posiada opatentowany system sejsmiczny Q-flex i trawionego kwarcu.Amorficzna kwarcowa struktura masy próbnej zapewnia doskonałą powtarzalność odchylenia, współczynnika skali i wyrównania osi.
Zintegrowana elektronika wytwarza proporcjonalny do przyspieszenia prąd wyjściowy, zapewniając zarówno statyczny, jak i dynamiczny pomiar przyspieszenia.Dzięki zastosowaniu dostarczonego przez klienta rezystora obciążenia wyjściowego, odpowiednio wyskalowanego do zakresu przyspieszenia aplikacji, prąd wyjściowy można przekształcić w napięcie.

Cechy

1. Doskonała powtarzalność włączania

2. Przyjazny dla środowiska

3. Wyjście analogowe

4. Zakres regulacji pola

5. Mniejszy rozmiar konturu (￡30 gram)

Tabela indeksów

	Parametr	JB3-01	JB3-02	JB3-03
1	skala	±60g	±60g	±60g
2	Wartość progowa	10 μg	10 μg	10 μg
3	Wartość odchyłki k0/k1	≤(±10 mg)	≤(±10 mg)	≤(±10 mg)
4	Współczynnik skali k1	1,2±0,2 mA/g	1,2±0,2 mA/g	0,5~0,7mA/g
5	Nieliniowy współczynnik drugiego rzędu K2	≤±20 μg /g2	≤±30 μg /g2	≤±20 μg /g2
6	0g 4 h stabilność krótkoterminowa	≤20 μg	≤30 μg	≤20 μg
7	1g 4 h stabilność krótkoterminowa	≤20 ppm	≤30 ppm	≤20 ppm
8	Wartość odchyłki Kompleksowa powtarzalność σk0 (1σ,1 miesiąc)	≤40 μg	≤80 μg	≤40 μg
9	Współczynnik skali Kompleksowa powtarzalność σk1/k1 (1σ,1 miesiąc)	≤50ppm	≤100 ppm	≤50ppm
10	Współczynnik nieliniowyCałkowita powtarzalnośćk2/k1(1σ,1 miesiąc)	≤±20 μg /g2	≤±30 μg /g2	≤±20 μg /g2
11	Wartość odchyłkiWspółczynnik temperaturowy	≤ ± 30 μg / ℃	≤ ± 50 μg / ℃	≤ ± 30 μg / ℃
12	Współczynnik skali Współczynnik temperaturowy	≤ ± 50 ppm / ℃	≤±100 ppm / ℃	≤ ± 50 ppm / ℃
13	hałas (rezystancja próbkowania wynosi 840Ω)	≤4mv	≤8,4mv	≤4mv
14	Naturalna frekwencja	350~800 Hz	350~800 Hz	350~800 Hz
15	pasmo	800~2500 Hz	800~2500 Hz	800~2500 Hz
16	wibracja	5g (20-2000Hz)	5g (20-2000Hz)	5g (20-2000Hz)
17	Wstrząs (0,5 ms, 1/2 sin)	150g	150g	150g
18	Zakres pomiarowy temperatury pracy	-40-+85 ℃	-40-+85 ℃	-40-+85 ℃
19	zakres pomiarowy temperatury przechowywania	-60-+120 ℃	-60-+120 ℃	-60-+120 ℃
20	napędzany	±12~±15V	±12~±15V	±12~±15V
21	Obecne zużycie	£±20mA	£±20mA	£±20mA
22	rozmiar	Ф18,2X23mm	Ф18,2X23mm	Ф18,2X23mm
23	waga	30 gramów	30 gramów	30 gramów

Wymiar
Kwarcowy akcelerometr sejsmiczny Flexure Kwarc amorficzny do nawigacji bezwładnościowej 0

Wstęp
Rodzina akcelerometrów JB3 wykorzystuje unikalne elastyczne czujniki kwarcowe.Mały akcelerometr jest przeznaczony do pomiaru przyspieszeń bezwładnościowych w środowisku lotniczym. Jest to dominujący czujnik używany w chińskich systemach nawigacji bezwładnościowej w samolotach komercyjnych i wojskowych. Długoterminowa powtarzalność i doskonała charakterystyka niezawodności JB3 sprawiają, że jest to najlepsza wartość akcelerometr klasy bezwładnościowej dostępny obecnie na rynku.
JB3 kwarcowy elastyczny akcelerometr jednoosiowy anal ...
