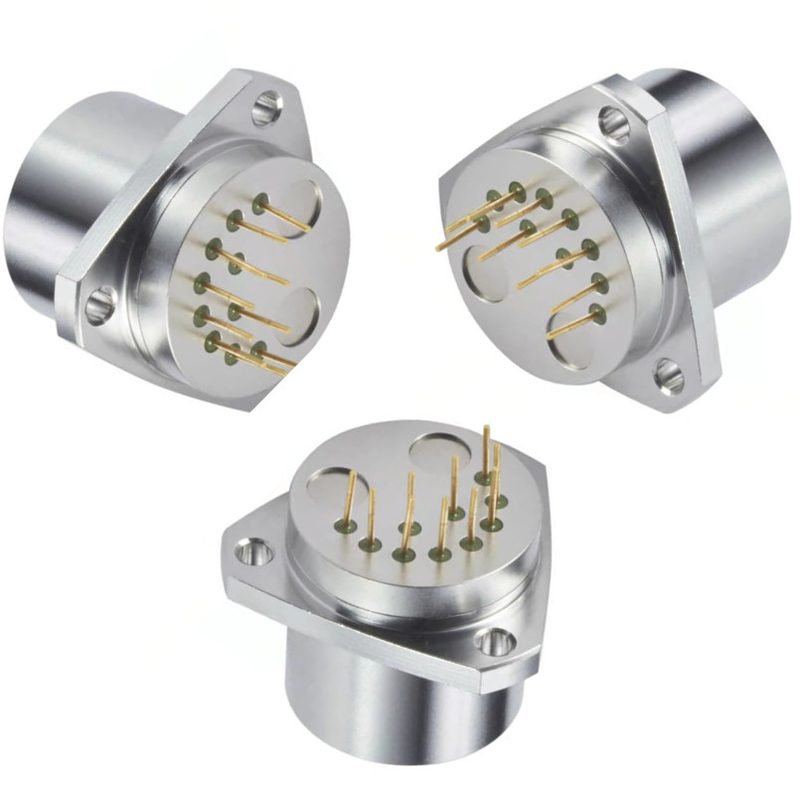

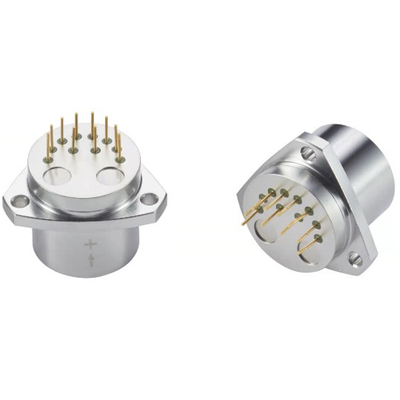

Wysoki zakres 70g Unikalny elastyczny akcelerometr kwarcowy z czujnikiem temperatury

Wysoki zakres 70g Unikalny elastyczny akcelerometr kwarcowy z czujnikiem temperatury

Nazwa marki:	Firepower
Numer modelu:	JB2-02
MOQ:	1
Cena £:	600~1190
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Zakres:

± 70 g

Rozstrzygnięcie:

5 μg

Odchylenie K0/K1:

≤ (± 1 mg)

Współczynnik skali kl:

0,8~1,5 mA/g

Dryf odchylenia Sigma k0 (1σ, jeden miesiąc):

≤20 μg

Władza:

±12~±15V

Szczegóły pakowania:

gąbka/pudełko

Możliwość Supply:

500/miesiąc

Podkreślić:

Akcelerometr kwarcowy 70g

akcelerometr kwarcowy z czujnikiem temperatury

akcelerometr kwarcowy wysokiego zakresu

Opis produktu

Wysoki zasięg 70g Unikalny elastyczny akcelerometr kwarcowy z czujnikiem temperatury

Główne specyfikacje

Atrybut	Wartość
Zakres	± 70 g
Rozstrzygnięcie	5 μg
Przeklęcie k0/k1	≤ ± 1 mg
Współczynnik skali kl	00,8-1,5 mA/g
Przesunięcie stronniczości Sigma k0 (1σ, jeden miesiąc)	≤ 20 μg
Władza	±12~±15V

Przegląd produktu

Rodzina akcelerometrów JB2 wykorzystuje unikalne elastyczne czujniki kwarcowe do pomiaru przyspieszenia w środowisku lotniczym.Jako dominujący czujnik w chińskich systemach nawigacji inercyjnej samolotów komercyjnych i wojskowych, zapewnia wyjątkową wielokrotność i niezawodność w długim okresie.

Wyposażony w opatentowany system sejsmiczny z wygrawerowanym kwarcowym zgięciem Q-flex® z amorficzną strukturą masę kwarcową, JB2 zapewnia doskonałą stronniczość, współczynnik skali i powtarzalność ustawienia osi.Elektronika zintegrowana wytwarza prąd wyjściowy proporcjonalny do przyspieszenia zarówno do pomiarów statycznych, jak i dynamicznych, przekształcony w napięcie za pomocą dostarczonych przez klienta rezystorów obciążenia.

Opcjonalny czujnik temperatury wewnętrznej umożliwia znaczącą poprawę wydajności poprzez algorytmy kompensacji temperatury dla stronniczości, współczynnika skali i błędnego ustawienia osi.

Kluczowe cechy

Doskonała wydajność powtarzalności włączenia
Ekologicznie odporna konstrukcja
Analogiczny sygnał wyjściowy
Zakres regulowany w polu
Opcjonalny czujnik temperatury wewnętrznej do kompensacji cieplnej
Wysoki zakres pomiarów (70 g)

Charakterystyka działania

Nie, nie, nie.	Parametry	JB2-01	JB2-02
1	Zakres pomiarowy	± 70 g	± 70 g
2	Wartość progowa	5 μg	5 μg
3	Wartość odchylenia k0/k1	≤ ± 3 mg	≤ ± 5 mg
4	Współczynnik skali k1	10,3±0,2 mA/g	10,3±0,2 mA/g
5	Współczynnik nieliniowy drugiego rzędu K2	≤ ± 20 μg/g2	≤ ± 30 μg/g2
6	0g 4 h krótkoterminowa stabilność	≤ 10 μg	≤ 20 μg
7	1g 4 h krótkoterminowa stabilność	≤ 10 ppm	≤ 20 ppm
8	Wartość odchylenia całkowita powtarzalność σk0 (1σ,1 miesiąc)	≤ 10 μg	≤ 30 μg
9	Powtórzalność skalowa σk1/k1 (1σ,1 miesiąc)	≤ 15 ppm	≤ 30 ppm
10	Nieliniowy współczynnik wszechstronnej powtarzalności σk2/k1 (1σ,1 miesiąc)	≤ ± 10 μg/g2	≤ ± 20 μg/g2
11	Współczynnik temperatury wartości odchylenia	≤ ± 20 μg/°C	≤ ± 30 μg/°C
12	Współczynnik temperatury współczynnika skali	≤ ± 20 ppm/°C	≤ ± 30 ppm/°C
13	Hałas (odporność próbkowania wynosi 840Ω)	≤ 5mv	≤ 8,4 mv
14	Naturalna częstotliwość	400-800 Hz	400-800 Hz
15	Przepustowość	800-2500 Hz	800-2500 Hz
16	Wibracje	5g ((20-2000 Hz)	5g ((20-2000 Hz)
17	Szok.	100 g,5 ms,1/2sin	100 g,5 ms,1/2sin
18	Zakres temperatury pracy	-40-+85°C	-40-+85°C
19	Zakres temperatury przechowywania	-60-+120°C	-60-+120°C
20	Władza	±12~±15V	±12~±15V
21	Konsumpcja bieżąca	≤ ± 20mA	≤ ± 20mA
22	Czujnik temperatury	Tak i Nie dwa rodzaje	Tak i Nie dwa rodzaje
23	Wielkość	F25.4X30mm	F25.4X30mm
24	Waga	≤ 80 g	≤ 80 g

Typowe zastosowania

Wykopywanie i pomiar nachylenia
Aeronautyka i Astronautyka
Instrumenty i wyposażenie

Szczegóły konfiguracji

Uwaga: czujnik temperatury jest AD590. Punkt 10 jest połączeniem wysokiej mocy, podczas gdy punkt 9 jest połączeniem niskiej mocy.Punkty 9 i ziemia zasilania wykorzystują jeden opór platynowy o wartości 1K i współczynniku cieplnym mniejszym niż 5 ppm.

Pobierz rysunek konfiguracji i specyfikacje interfejsu
