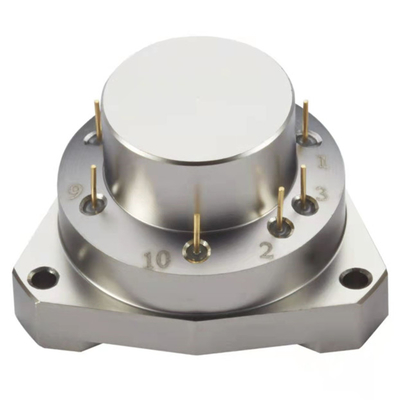

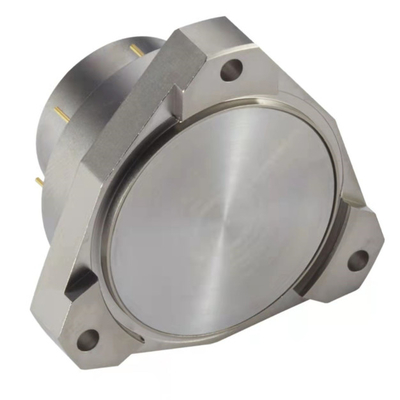

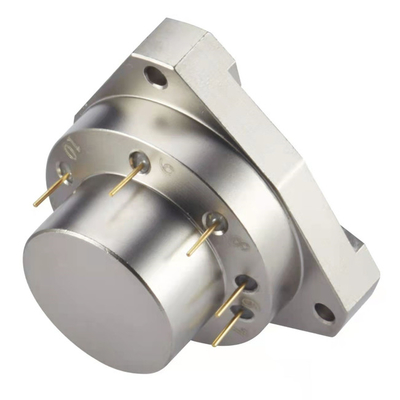

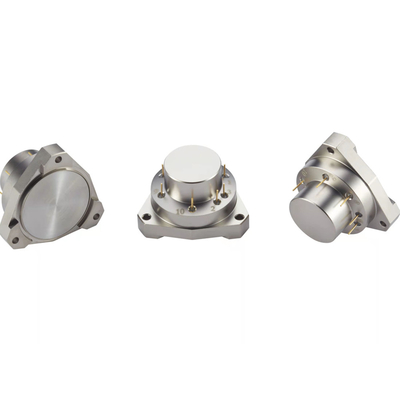

Statyczny i dynamiczny miernik przyspieszenia, przetwornik przyspieszenia wyjścia analogowego

Nazwa marki:	Firepower
Numer modelu:	JB3-02
MOQ:	1
Cena £:	600~1300
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Funkcjonować:

przyspieszenie dynamiczne miara statyczna

zasięg:

60g

próg:

5 μg

Odchylenie K0/K1:

≤(±5 mg)

Współczynnik skali kl:

1,0±0,2 mA/g

Współczynnik nieliniowości klasy II k2/k1:

≤±30 μg /g2

Szczegóły pakowania:

gąbka + pudełko

Możliwość Supply:

500/miesiąc

Podkreślić:

Akcelerometr statyczny 60g

dynamiczny miernik przyspieszenia 60g

przetwornik przyspieszenia wyjścia analogowego

Opis produktu

Akcelerometr statyczny i dynamiczny Miernik przyspieszenia prądu wyjściowego Przetwornik przyspieszenia wyjścia analogowego

Opis
Rodzina akcelerometrów JB3 wykorzystuje unikalne elastyczne czujniki kwarcowe.Mały akcelerometr jest przeznaczony do pomiaru przyspieszeń bezwładnościowych w środowisku lotniczym. Jest to dominujący czujnik używany w chińskich systemach nawigacji bezwładnościowej w samolotach komercyjnych i wojskowych. Długoterminowa powtarzalność i doskonała charakterystyka niezawodności JB3 sprawiają, że jest to najlepsza wartość akcelerometr klasy bezwładnościowej dostępny obecnie na rynku.
JB3 posiada opatentowany system sejsmiczny Q-flex i trawionego kwarcu.Amorficzna kwarcowa struktura masy próbnej zapewnia doskonałą powtarzalność odchylenia, współczynnika skali i wyrównania osi.
Zintegrowana elektronika wytwarza proporcjonalny do przyspieszenia prąd wyjściowy, zapewniając zarówno statyczny, jak i dynamiczny pomiar przyspieszenia.Dzięki zastosowaniu dostarczonego przez klienta rezystora obciążenia wyjściowego, odpowiednio wyskalowanego do zakresu przyspieszenia aplikacji, prąd wyjściowy można przekształcić w napięcie.

Cechy

1. Doskonała powtarzalność włączania

2. Przyjazny dla środowiska

3. Wyjście analogowe

4. Zakres regulacji pola

5. Mniejszy rozmiar konturu (￡30 gram)

Tabela indeksów

	Parametr	JB3-01	JB3-02	JB3-03
1	skala	±60g	±60g	±60g
2	Wartość progowa	10 μg	10 μg	10 μg
3	Wartość odchyłki k0/k1	≤(±10 mg)	≤(±10 mg)	≤(±10 mg)
4	Współczynnik skali k1	1,2±0,2 mA/g	1,2±0,2 mA/g	0,5~0,7mA/g
5	Nieliniowy współczynnik drugiego rzędu K2	≤±20 μg /g2	≤±30 μg /g2	≤±20 μg /g2
6	0g 4 h stabilność krótkoterminowa	≤20 μg	≤30 μg	≤20 μg
7	1g 4 h stabilność krótkoterminowa	≤20 ppm	≤30 ppm	≤20 ppm
8	Wartość odchyłki Kompleksowa powtarzalność σk0 (1σ,1 miesiąc)	≤40 μg	≤80 μg	≤40 μg
9	Współczynnik skali Kompleksowa powtarzalność σk1/k1 (1σ,1 miesiąc)	≤50ppm	≤100 ppm	≤50ppm
10	Współczynnik nieliniowyCałkowita powtarzalnośćk2/k1(1σ,1 miesiąc)	≤±20 μg /g2	≤±30 μg /g2	≤±20 μg /g2
11	Wartość odchyłkiWspółczynnik temperaturowy	≤ ± 30 μg / ℃	≤ ± 50 μg / ℃	≤ ± 30 μg / ℃
12	Współczynnik skali Współczynnik temperaturowy	≤ ± 50 ppm / ℃	≤±100 ppm / ℃	≤ ± 50 ppm / ℃
13	hałas (rezystancja próbkowania wynosi 840Ω)	≤4mv	≤8,4mv	≤4mv
14	Naturalna frekwencja	350~800 Hz	350~800 Hz	350~800 Hz
15	pasmo	800~2500 Hz	800~2500 Hz	800~2500 Hz
16	wibracja	5g (20-2000Hz)	5g (20-2000Hz)	5g (20-2000Hz)
17	Wstrząs (0,5 ms, 1/2 sin)	150g	150g	150g
18	Zakres pomiarowy temperatury pracy	-40-+85 ℃	-40-+85 ℃	-40-+85 ℃
19	zakres pomiarowy temperatury przechowywania	-60-+120 ℃	-60-+120 ℃	-60-+120 ℃
20	napędzany	±12~±15V	±12~±15V	±12~±15V
21	Obecne zużycie	£±20mA	£±20mA	£±20mA
22	rozmiar	Ф18,2X23mm	Ф18,2X23mm	Ф18,2X23mm
23	waga	30 gramów	30 gramów	30 gramów

Wymiar
Statyczny i dynamiczny miernik przyspieszenia, przetwornik przyspieszenia wyjścia analogowego 0

JB3 kwarcowy elastyczny akcelerometr jednoosiowy anal ...
