Nawigacyjny czujnik drgań INS IMU, bezwładnościowy kwarcowy akcelerometr giętki

Nawigacyjny czujnik drgań INS IMU, bezwładnościowy kwarcowy akcelerometr giętki

Nazwa marki:	Firepower
Numer modelu:	JB11
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Funkcja:

test wibracji

Odchylenie K0/K1:

≤±3 mg

próg:

5 μg

Współczynnik skali k1:

1,05~1,30 mA/g

Współczynnik nieliniowości drugiego rzędu K2:

≤±10μg/g2

Waga:

≤80g

Szczegóły pakowania:

gąbka/pudełko

Możliwość Supply:

500/miesiąc

Podkreślić:

Nawigacyjny czujnik drgań INS

kwarcowy akcelerometr giętki IMU

przetwornik przyspieszenia dla INS IMU

Opis produktu

INS IMU Nawigacyjny czujnik drgań, inercyjny akcelerometr gięcia kwarcowego

Przegląd produktu

Kwarcowy elastyczny akcelerometr to wojskowy akcelerometr wysokiej precyzji z wyjątkową długoterminową stabilnością, powtarzalnością, wydajnością w uruchomieniu,adaptacyjność środowiskowaPrzystosowany zarówno do badań statycznych, jak i dynamicznych, służy jako standardowy czujnik drgań.

Prąd wyjściowy produktu utrzymuje liniowy związek z zastosowaną siłą lub przyspieszeniem.Opcjonalny wbudowany czujnik temperatury umożliwia kompensowanie wartości przesunięć i czynników skali w celu zminimalizowania wpływu temperatury środowiska.

Główne specyfikacje

Atrybut	Wartość
Funkcja	badanie wibracji
Bias K0/K1	≤ ± 3 mg
Próg	5 μg
Współczynnik skali K1	10,05 - 1,30 mA/g
Współczynnik nieliniowości drugiego rzędu K2	≤ ± 10 μg/g2
Waga	≤ 80 g

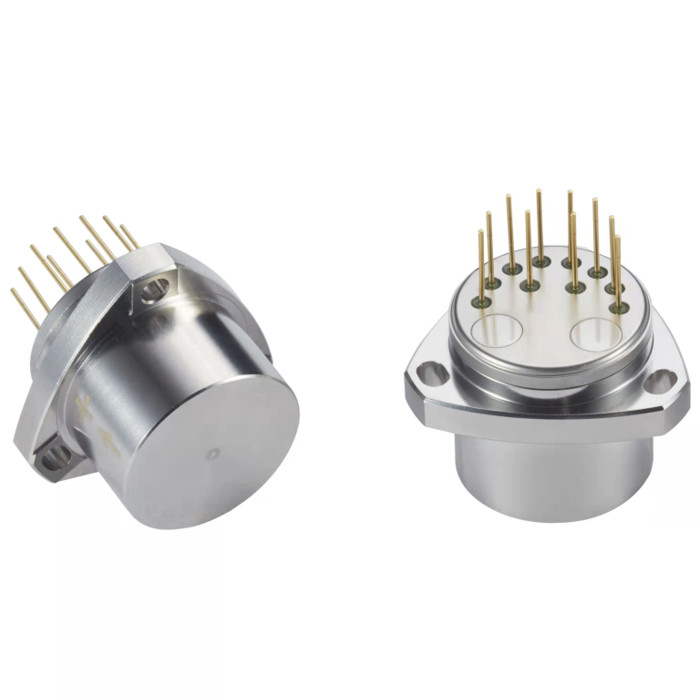

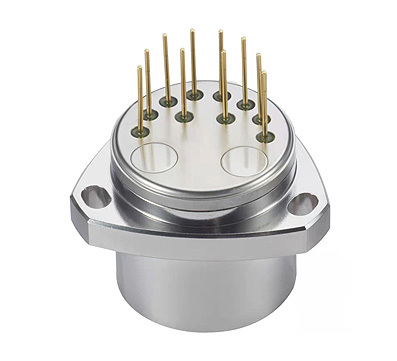

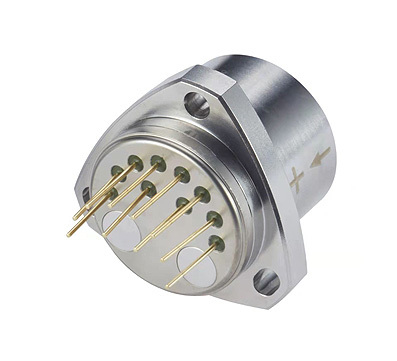

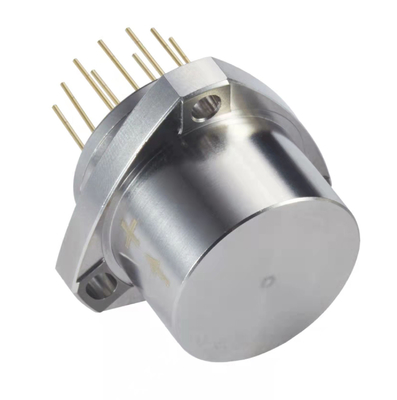

Obraz produktu

Charakterystyka działania

Nie, nie, nie.	Parametry	JB01-1	JB01-02	JB01-03
1	Zakres	± 50 g	± 50 g	± 50 g
2	Próg	5 μg	5 μg	5 μg
3	Bias K0/K1	≤ ± 3 mg	≤ ± 3 mg	≤ ± 5 mg
4	Współczynnik skali K1	10,05 - 1,30 mA/g	10,05 - 1,30 mA/g	10,05 - 1,30 mA/g
5	Współczynnik nieliniowości drugiego rzędu K2	≤ ± 10 μg/g2	≤ ± 15 μg/g2	≤ ± 20 μg/g2
6	0g 4 godziny krótkoterminowa stabilność	≤ 10 μg	≤ 15 μg	≤ 20 μg
7	1 g 4 godziny stabilność krótkoterminowa	≤ 10 ppm	≤ 15 ppm	≤ 20 ppm
8	Bias kompleksowa powtarzalność σK0 (1σ,1 miesiąc)	≤ 10 μg	≤ 20 μg	≤ 30 μg
9	Powtórzalność skalowa σK1/K1 (1σ,1 miesiąc)	≤ 15 ppm	≤ 30 ppm	≤ 50 ppm
10	Współczynnik nieliniowości kompleksowej powtarzalności K2/K1 ((1σ, 1 miesiąc)	≤ ± 10 μg/g2	≤ ± 20 μg/g2	≤ ± 30 μg/g2
11	Współczynnik cieplny przesunięcia (średnia całkowitej temperatury)	≤ ± 10 μg /°C	≤ ± 30 μg /°C	≤ ± 50 μg /°C
12	Współczynnik cieplny współczynnika skali (średnia całkowitej temperatury)	≤ ± 10 ppm /°C	≤ ± 30 ppm /°C	≤ ± 50 ppm /°C
13	Hałas (odporność próbkowania 840Ω)	≤ 5mv	≤ 8,4 mv	≤ 8,4 mv
14	Naturalna częstotliwość	400-800 Hz	400-800 Hz	400-800 Hz
15	Przepustowość	800-2500 Hz	800-2500 Hz	800-2500 Hz
16	Przypadkowe wibracje	6g ((20-2000 Hz)	6g ((20-2000 Hz)	6g ((20-2000 Hz)
17	Wpływ	100 g,5 ms,1/2sin	100 g,5 ms,1/2sin	100 g,5 ms,1/2sin
18	Praca tymczasowa.	-55~+85°C	-55~+85°C	-55~+85°C
19	Ciepło.	-60~+120°C	-60~+120°C	-60~+120°C
20	Zasilanie	±12~±15V	±12~±15V	±12~±15V
21	Prąd zużywany	≤ ± 20mA	≤ ± 20mA	≤ ± 20mA
22	Czujnik termiczny	Dostosowywalne	Dostosowywalne	Dostosowywalne
23	Wielkość	F25.4X30mm	F25.4X30mm	F25.4X30mm
24	Waga	≤ 80 g	≤ 80 g	≤ 80 g

Wnioski

Pomiar nachylenia wiercenia
Kosmonautyka Kosmonautyka
Instrumenty Sprzęt inercyjny

Kluczowe cechy

Wysoka rozdzielczość
Wysoka stabilność
Wysoka dokładność
Niskie zużycie energii
Doskonała zdolność do przeciążenia
Kompaktowy rozmiar
Efektywność kosztowa
Szeroki zakres pomiarów

Wymiary produktu

Dokumentacja

Dokumentacja produktu
