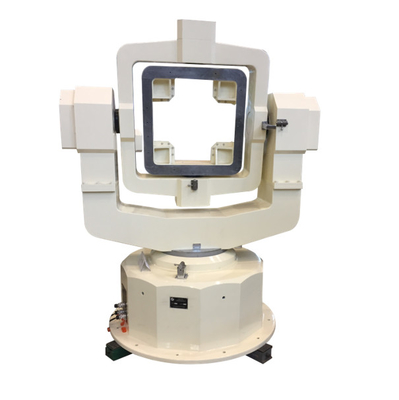

Trójosiowy gramofon typu UOO dla trzech kierunków prędkości kątowej

Trojosiowy obrójnik pozycji prędkości, trójosiowy symulator ruchu typu UOO

I. Przegląd

Trojosiowy gramofon jest głównie stosowany w trzech kierunkach: pozycji kątowej, prędkości kątowej i przyspieszenia kątowego oraz innych bodźców ruchu w celu osiągnięcia badania obiektu mierzonego.

II. Główne wymagania techniczne

1Wymagania dotyczące wydajności

1. Masa ładunkowa: nie mniejsza niż 10 kg;
2. Powierzchnia montażu ładunku: φ320 mm, supertwardy stop aluminium;

2Indeks dokładności

1. płaskość powierzchni mocowania: 0,02 mm;
2. Średnia pionowość obrotu osi trzech osi: ± 20 ′′;
3. oś obrotowa: ciągłe nieskończone obrotowe;
4. oś azimutów: ciągłe nieskończone obrót;
5. oś odchylenia: ciągłe nieskończone obrotowe;
6. b. w przypadku pojazdów silnikowych z silnikiem silnikowym o napięciu nieprzekraczającym 10 kN
7. dokładność pozycji w trzech ośach: ± 10 ′′;
8. powtarzalność pozycji trójosiowej: ± 5 ′′;
9. zakres prędkości: ± 0,001 °/S ~ ± 500 °/S;

± 0,001°/S ~ ± 400°/S;

± 0,001°/S ~ ± 300°/S;

10. Maksymalne przyspieszenie kątowe: 400 °/S²;

300 °/S²;

200 °/S²;

11. Dokładność biegów i stabilność: ω < 1 °/s 5 × 10^-3(1 ° średnia);

1 °/s ≤ ω < 10 °/s 5 × 10^{- 4}(10 ° średnia);

10 °/s ≤ ω5 × 10^{- 5}(360 ° średnia);

2.3 pierścień ślizgowy (nieobowiązkowy): 30 pierścieni, prąd nominalny 2A;

Odporność kontaktowa statyczna: nie większa niż 10 mΩ;

Odporność dynamicznego kontaktu: nie większa niż 15 mΩ;

2.4 Wymagania dotyczące niezawodności

Średni czas między awariami (MTBF): 2000 godzin

Bezprzerwany czas pracy: 8 godzin

Rysunek wymiarów

Środowisko pracy

(1) Moc: 220V ± 10% 50Hz 2KW;

(2) Temperatura otoczenia: ogólne wymagania dotyczące środowiska laboratoryjnego;

3) wilgotność otoczenia: ≤ 80RH;
