Samochodowy MEMS IMU do systemu nawigacji

Samochodowy MEMS IMU do systemu nawigacji

Nazwa marki:	Firepower
Numer modelu:	IMU115
MOQ:	1
Cena £:	200$
Warunki płatności:	T/t, l/c
Zdolność do zaopatrzenia:	1000/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Zasięg żyroskopu:

250/500°/s

Zerowa stabilność odchylenia:

3,0°/godz

Nieliniowość współczynnika skali:

0,02%

Przepustowość łącza:

80 Hz

Zakres akcelerometru:

4//16/g

Interfejs:

1-drogi UART

Wibracja:

20 ~ 2000 Hz, 3 g

Uderzenie:

1000 g, 0,5 ms

Szczegóły pakowania:

karton z gąbką

Możliwość Supply:

1000/miesiąc

Podkreślić:

Trójosiowy gramofon typu UOO

trójosiowy gramofon kątowy

trójosiowy gramofon trzy kierunki

Opis produktu

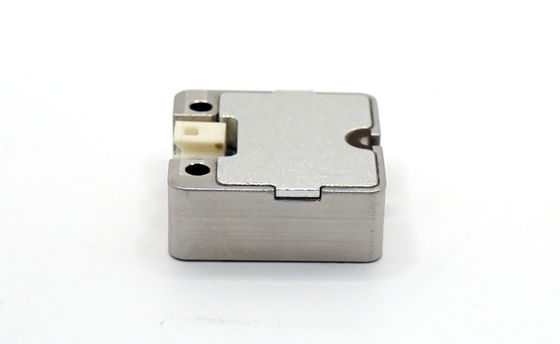

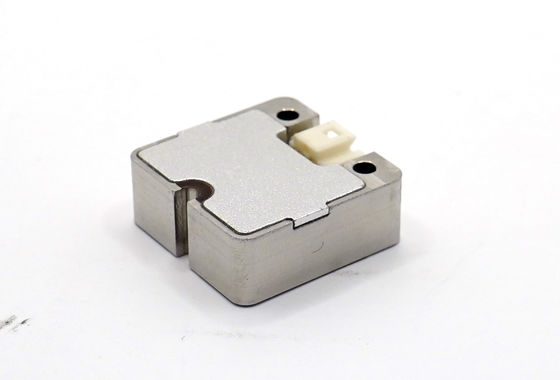

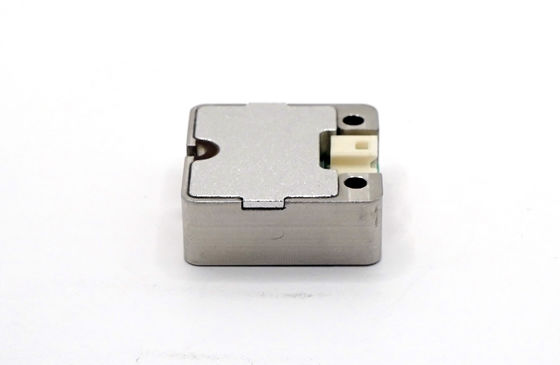

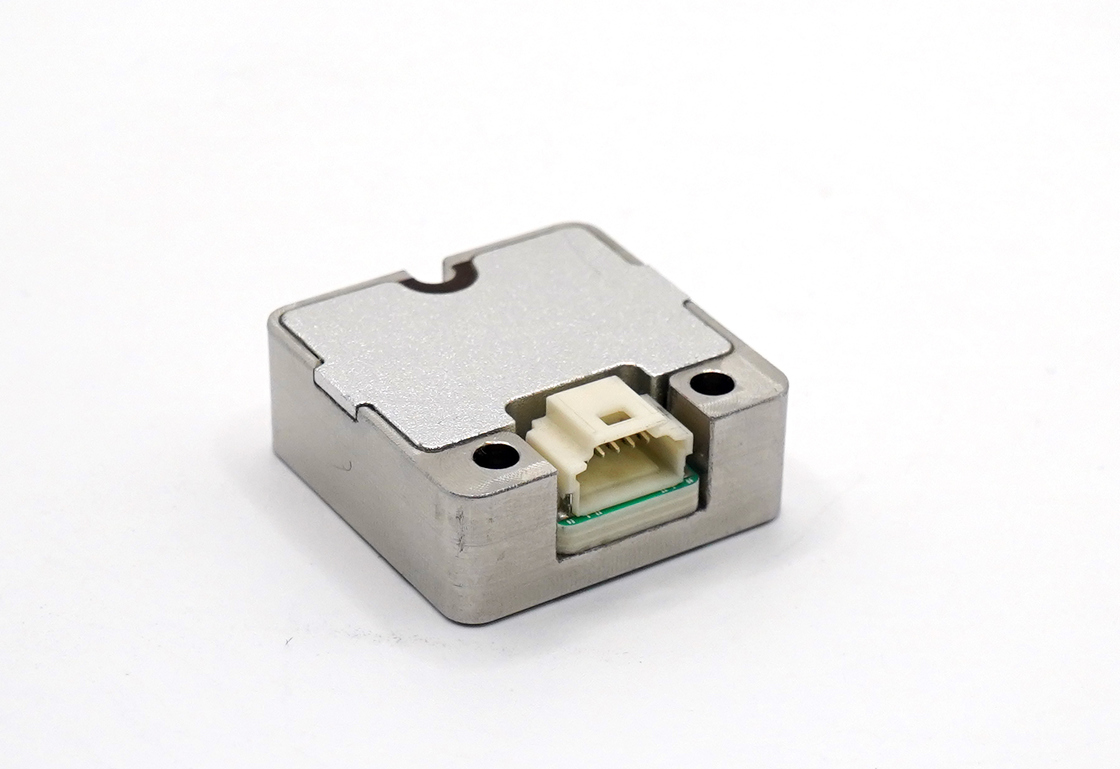

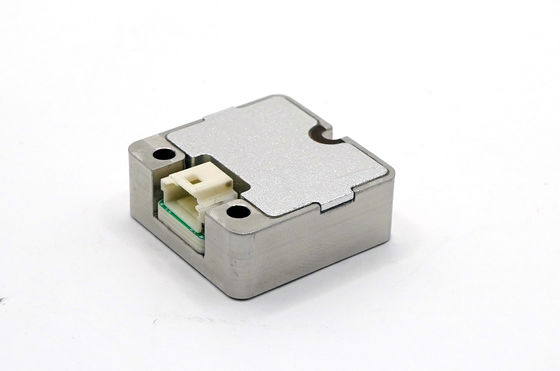

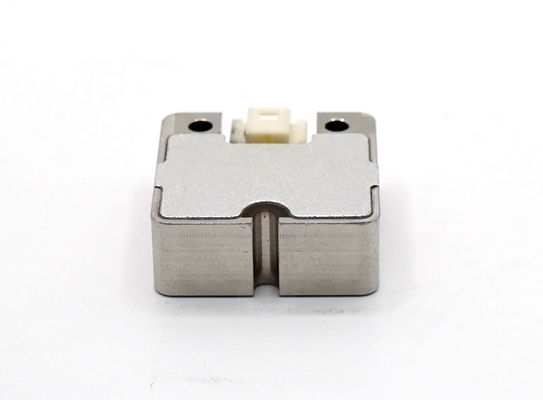

IMU klasy samochodowej MEMS dla systemu nawigacji

IMU115 to zaawansowana inercyjna jednostka pomiarowa (IMU) oparta na technologii mikromechanicznej (MEMS), posiadająca wbudowany wysokowydajny żyroskop MEMS i akcelerometr MEMS. Umożliwia precyzyjny pomiar 3 prędkości kątowych i 3 przyspieszeń.

Zaprojektowany z myślą o wysokiej niezawodności i wyjątkowej zdolności adaptacji do środowiska, IMU115 można dostosować za pomocą różnych rozwiązań programowych do zastosowań w inteligentnym prowadzeniu pojazdu, komunikacji w ruchu, mapowaniu, platformach stabilizacyjnych i pokrewnych dziedzinach.

Cechy produktu

Trójosiowy żyroskop cyfrowy:
- Zakres pomiaru dynamicznego ±250°/s (opcjonalnie 500°/s)
- Stabilność zerowego obciążenia: 10°/h (GJB, 10 s, typowo), 6,0°/h (ALLAN, typowo)
Trójosiowy cyfrowy akcelerometr:
- Zakres pomiaru dynamicznego ±4g (konfigurowalny do 16g)
- Stabilność przy zerowym odchyleniu: 0,12 mg (GJB, 10s), 0,065 mg (ALLAN)
Wysoka niezawodność: MTBF > 20 000 godzin
Gwarantowana dokładność w pełnym zakresie temperatur (od -40 ℃ do 80 ℃) dzięki wbudowanemu, wysokowydajnemu algorytmowi kalibracji i kompensacji temperatury
Zaprojektowane do skutecznej pracy w warunkach silnych wibracji
Interfejs: 1-kierunkowy UART

Obszar zastosowania

Inteligentne systemy jazdy
Komunikacja w ruchu
Mapowanie aplikacji
Platformy stabilizacyjne

Specyfikacje produktu

Parametr	Warunki testu	Minimum	Typowy	Maksymalny	Jednostka
Żyroskop
Dynamiczny zakres pomiarowy			250	500	º/s
Zerowa stabilność odchylenia	Różnica Allana		3.0		º/godz
Zerowa stabilność odchylenia	Średnia 10s (-40℃ do +80℃, stała temperatura)		6,0		º/godz
Zerowy zakres odchylenia			±0,2		º/s
Zerowa zmienność odchylenia w pełnym zakresie temperatur			±0,3		º/s
Dokładność współczynnika skali			0,2		%
Nieliniowość współczynnika skali			0,02		%FS
Przepustowość łącza			80		Hz
Akcelerometr
Dynamiczny zakres pomiarowy			4	16	G
Zerowa stabilność odchylenia	Różnica Allana		0,065		mg
Zerowa stabilność odchylenia	Średnia 10s (-40℃ do +80℃, stała temperatura)		0,12		mg
Zerowy zakres odchylenia			±3		mg
Zerowa zmiana polaryzacji w pełnym zakresie temperatur			±6		mg
Dokładność współczynnika skali			0,3		%
Nieliniowość współczynnika skali			0,03		%FS
Przepustowość łącza			80		Hz
Interfejs komunikacyjny
1-kierunkowa szybkość transmisji UART			115.2	460,8	Kb/s
Częstotliwość próbkowania UART		200	1000		Hz
Charakterystyka elektryczna
Woltaż		4,5	5	5.5	V
Zużycie energii				0,35	W
Tętnienie (PP)				20	mV
Charakterystyka strukturalna
Rozmiar			22,4 × 22,4 × 9,5		mm
Waga			16		G
Użyj środowiska
Temperatura robocza		-40		80	℃
Temperatura przechowywania		-45		85	℃
Wibracja			20-2000 Hz, 3g
Uderzenie			1000 g, 0,5 ms
Niezawodność
MTBF			20000		H
Ciągły czas pracy			120		H

Uwaga: Zerowe odchylenie całego procesu zmiany temperatury oblicza się przy szybkości zmiany temperatury ≤1℃/min i zakresie temperatur od -40℃ do +80℃.

Rysunek zarysowy
