Przemysłowy 10-osiowy IMU z 3-osiowym akcelerometrem, żyroskopem, magnetometrem i barometrem

Przemysłowy 10-osiowy IMU z 3-osiowym akcelerometrem, żyroskopem, magnetometrem i barometrem

Nazwa marki:	Firepower
Numer modelu:	16488C
MOQ:	1
Warunki płatności:	L/C, T/T.
Zdolność do zaopatrzenia:	1000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Dynamiczny zakres pomiaru:

±450º/s

Niestabilność zerowego uprzedzenia:

5°/godz

zerowa stabilność biasu:

10°/godz

Przypadkowy spacer:

0,26º/√godz.

Powtarzalność zerowa:

20°/godz

Powtarzalność współczynnika skali:

200ppm

Waga:

Temperatura robocza:

-45-85 ℃

Szczegóły pakowania:

Drewniane pudło

Możliwość Supply:

1000pcs

Podkreślić:

Mechaniczny gramofon trójosiowy

gramofon trzyosiowy 1100x700x767mm

gramofon trzyosiowy 170kg

Opis produktu

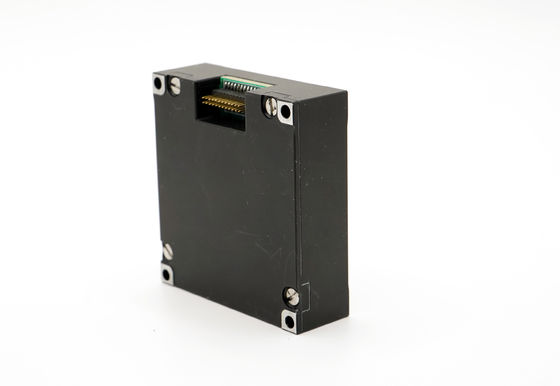

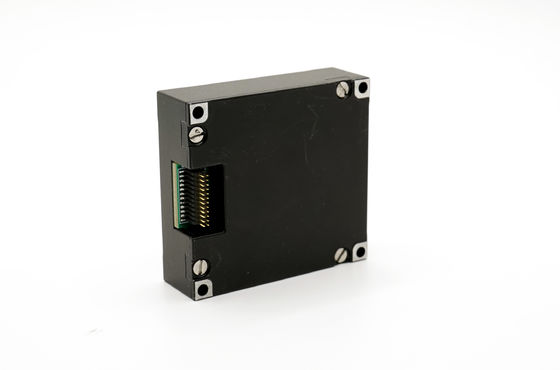

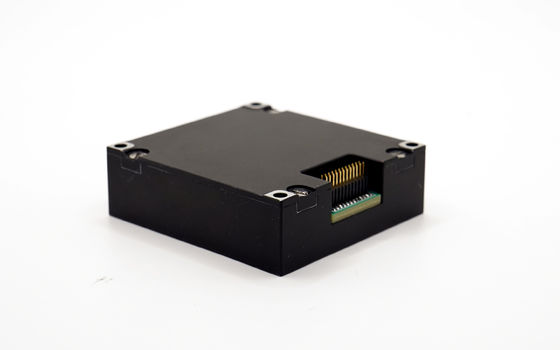

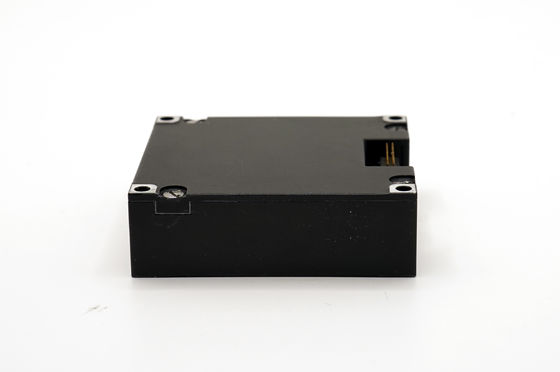

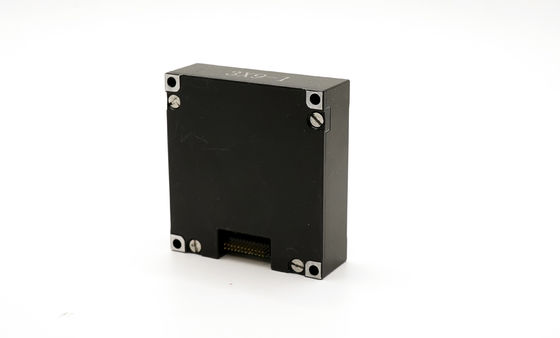

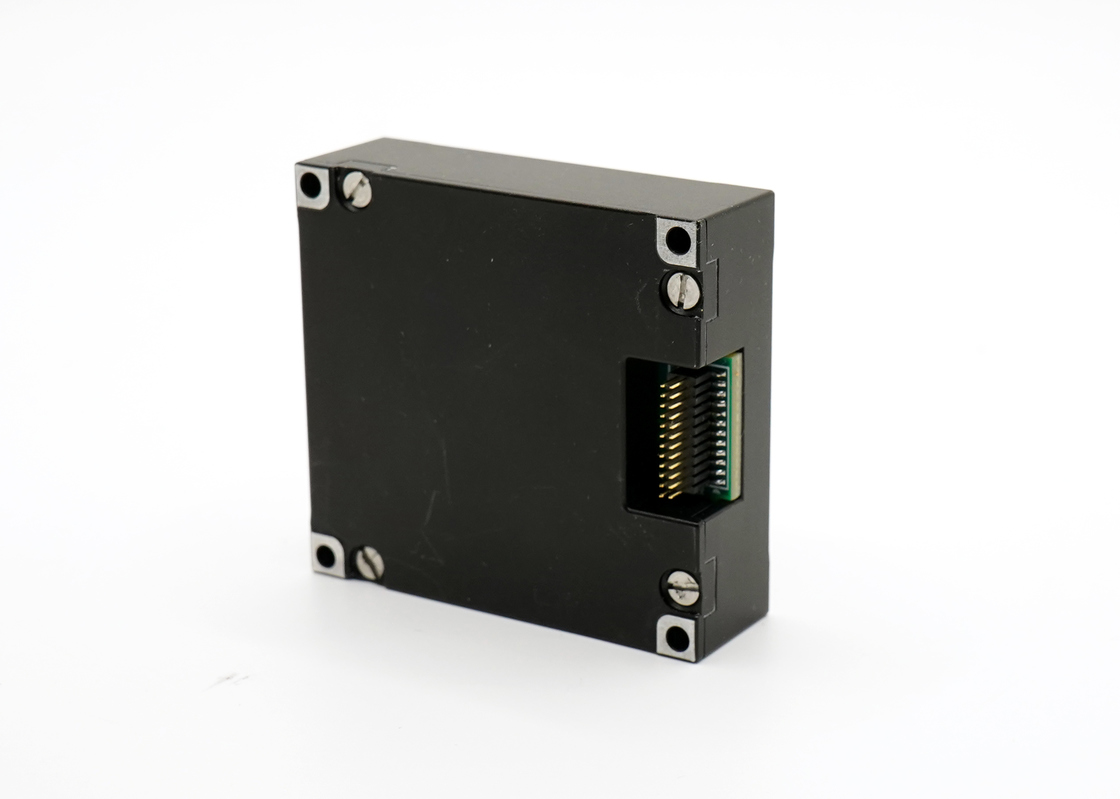

Przemysłowy 10-osiowy IMU z 3-osiowym akcelerometrem, żyroskopem, magnetometrem i barometrem

Funkcje produktu i parametry techniczne

Skład i funkcja

16488C wielostopniowa jednostka pomiaru bezwładnościowego to kompletny system inercyjny, który zawiera:

Trójosiowy żyroskop
Trójosiowy akcelerometr
Trójosiowy magnetometr
Czujnik ciśnienia

System ten mierzy trójosiową prędkość kątową, przyspieszenie, pole magnetyczne i parametry ciśnienia powietrza. Wyprowadza dane skompensowane błędami (w tym kompensacja temperatury, kompensacja kąta niewspółosiowości instalacji i kompensacja nieliniowości) za pośrednictwem protokołów komunikacyjnych SPI lub UART.

Główne parametry techniczne


Parametr	Warunki testowe	Wartość minimalna	Wartość typowa	Wartość maksymalna	Jednostka
Żyroskop
Zakres pomiaru dynamicznego	Konfigurowalny			±450	º/s
Niestabilność przesunięcia zerowego	Wariancja Allana, lepsza niż		5		º/h
Stabilność przesunięcia zerowego	10s wygładzanie, RMS, lepsze niż		10		º/h
Przesunięcie zerowe w pełnym zakresie temperatur	-40℃ ~ 85℃, 10s wygładzanie, RMS		60		º/h
Błąd losowy	1σ		0.26		º/√h
Powtarzalność przesunięcia zerowego	1σ		20		º/h
Czułość przesunięcia zerowego na przyspieszenie			20		º/h/g
Powtarzalność współczynnika skali	1σ		200		Ppm
Nieliniowość współczynnika skali	FS=450 º/s		200		Ppm
Szerokość pasma (-3dB)			330		Hz
Sprzężenie krzyżowe			0.2		%
Akcelerometr
Zakres pomiaru dynamicznego	Konfigurowalny			±20	g
Stabilność przesunięcia zerowego	Wariancja Allana		0.07		mg
Przesunięcie zerowe w pełnym zakresie temperatur	-40℃ ~ 85℃, 10s wygładzanie, RMS		3		mg
Błąd losowy	1б		0.029		m/s/√h
Powtarzalność przesunięcia zerowego	1б		0.5		mg
Stabilność przesunięcia zerowego	10s wygładzanie, RMS, lepsze niż		0.25		mg
Powtarzalność współczynnika skali	1σ		500		ppm
Nieliniowość współczynnika skali	FS=10g		500		ppm
Szerokość pasma (-3dB)			250		Hz
Sprzężenie krzyżowe			0.2		%
Magnetometr
Zakres pomiaru dynamicznego				±2.5	gauss
Czułość			0.1		mgauss/LSB
Barometr
Zakres ciśnienia		300		1100	mbar
Czułość			6.1 × 10^-7		mbar/LSB
Charakterystyka elektryczna
Napięcie	Prąd stały		3.3±0.15		V
Pobór mocy			0.5		W
Tętnienia	P-P		100		mV
Waga			48±2		g
Środowisko użytkowania
Temperatura pracy	Skalowalna	-45		85	℃
Temperatura przechowywania		-55		85	℃
