10-osiowa jednostka pomiarowa inercjalna do sterowania nastawieniem i wysokością bezzałogowych statków powietrznych Adis16488

10-osiowa jednostka pomiarowa inercjalna do sterowania nastawieniem i wysokością bezzałogowych statków powietrznych Adis16488

Nazwa marki:	Firepower
Numer modelu:	16488C
MOQ:	1
Warunki płatności:	T/t, l/c
Zdolność do zaopatrzenia:	1000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Zakres Acc:

± 20 g

Zakres żyroskopowy:

±450º/s

Niestabilność zerowego uprzedzenia:

5°/godz

Czułość na przyspieszenie przy zerowym odchyleniu:

20°/godz./g

Przepustowość łącza:

330 Hz

Woltaż:

3,3 ± 0,15 V

Waga:

Czułość magnetometru:

0,1 mg/LSB

Szczegóły pakowania:

Drewniane pudło

Możliwość Supply:

1000pcs

Podkreślić:

Wibracyjny 2-osiowy gramofon

2-osiowy gramofon oparty na ramie

Opis produktu

10-osiowa jednostka inercyjna do kontroli położenia i wysokości UAV Adis16488

Opis produktu

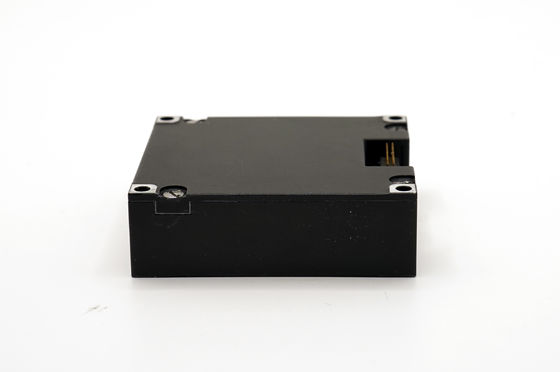

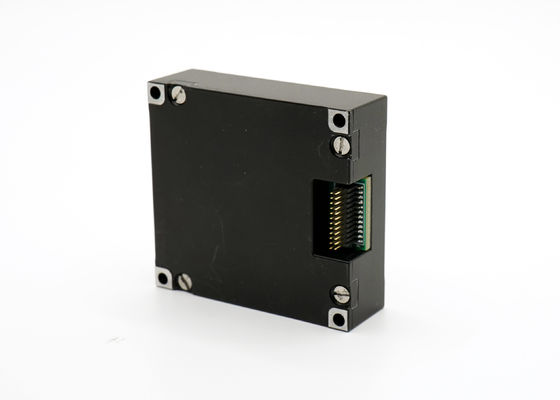

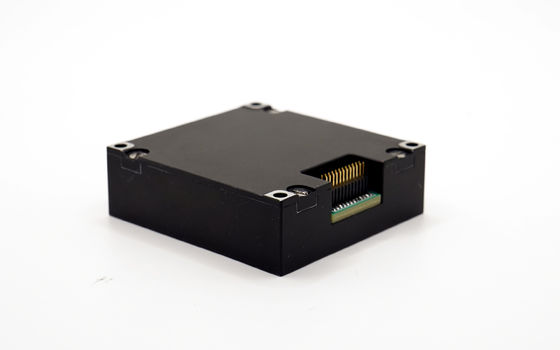

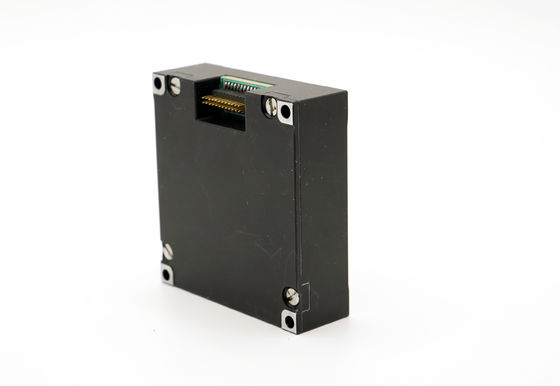

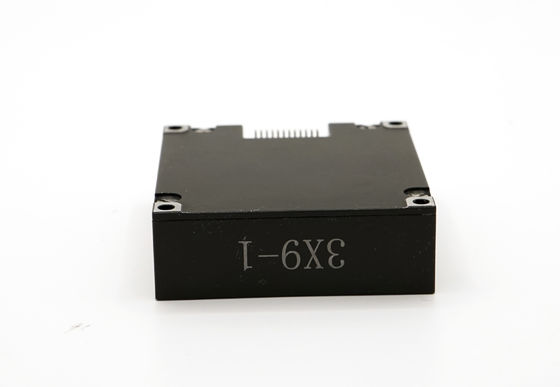

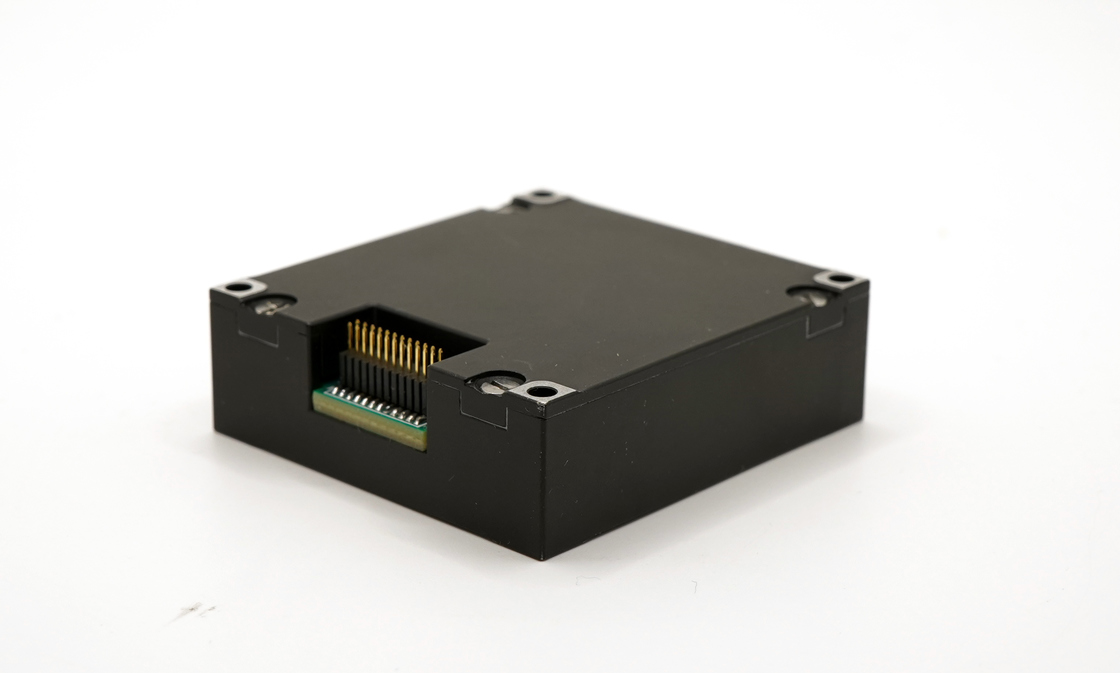

Urządzenie 16488C wieloosiowa inercyjna jednostka pomiarowa (IMU) to wysokowydajny, w pełni zintegrowany system inercyjny równoważny ADIS16488. Łączy w sobie trójosiowy żyroskop, trójosiowy akcelerometr, trójosiowy magnetometr i czujnik ciśnienia barometrycznego w kompaktowym module.

Ta IMU zapewnia dokładne pomiary prędkości kątowej, przyspieszenia liniowego, pola magnetycznego i ciśnienia powietrza dla platform dynamicznych, takich jak pojazdy autonomiczne, UAV, robotyka i systemy nawigacyjne.

Zawierający wbudowaną kompensację błędów (w tym dryft temperaturowy, niewspółosiowość i korekcję nieliniowości), 16488C zapewnia wyjątkową stabilność i precyzję w trudnych warunkach. Dane są wyprowadzane przez interfejs SPI lub UART w standardowych protokołach komunikacyjnych, umożliwiając łatwą integrację systemu i wykrywanie ruchu w czasie rzeczywistym.

Kluczowe cechy

10-osiowy inercyjny system pomiarowy (żyroskop, akcelerometr, magnetometr, barometr)
Wysoka wydajność równoważna ADIS16488
Wbudowana kompensacja błędów dla dryftu temperaturowego i niewspółosiowości
Opcje interfejsu SPI i UART
Kompaktowa, zintegrowana konstrukcja
Odpowiedni dla UAV, pojazdów autonomicznych i robotyki

Parametry techniczne

Parametr	Warunki testowe	Wartość minimalna	Wartość typowa	Wartość maksymalna	Jednostka
Żyroskop
Dynamiczny zakres pomiarowy	Konfigurowalny			±450	º/s
Niestabilność zera	Wariancja Allana, lepsza niż		5		º/h
Stabilność zera	10s gładkie, RMS, lepsze niż		10		º/h
Zero bias w pełnym zakresie temperatur	-40 ℃ ~ 85 ℃, 10 s gładkie, rms		60		º/h
Błąd losowy	1σ		0.26		º/√h
Powtarzalność zera	1σ		20		º/h
Czułość na przyspieszenie zera			20		º/h/g
Powtarzalność współczynnika skali	1σ		200		Ppm
Nieliniowość współczynnika skali	FS=450 º/s		200		Ppm
Szerokość pasma (-3dB)			330		Hz
Sprzężenie krzyżowe			0.2		%
Akcelerometr
Dynamiczny zakres pomiarowy	Konfigurowalny			±20	g
Stabilność zera	Wariancja Allana		0.07		mg
Zero bias w pełnym zakresie temperatur	-40 ℃ ~ 85 ℃, 10 s gładkie, rms		3		mg
Błąd losowy	1б		0.029		m/s/√h
Powtarzalność zera	1б		0.5		mg
Stabilność zera	10s gładkie, RMS, lepsze niż		0.25		mg
Powtarzalność współczynnika skali	1σ		500		ppm
Nieliniowość współczynnika skali	FS=10g		500		ppm
Szerokość pasma (-3dB)			250		Hz
Sprzężenie krzyżowe			0.2		%
Magnetometr
Dynamiczny zakres pomiarowy			±2.5		gauss
Czułość			0.1		mgauss/LSB
Barometr
Zakres ciśnienia		300		1100	mbar
Czułość			6.1 × 10-7		mbar/LSB
Charakterystyka elektryczna
Napięcie	Prąd stały		3.3±0.15		V
Pobór mocy			0.5		W
Tętnienia	P-P		100		mV
Waga			48±2		g
Środowisko użytkowania
Temperatura pracy	Skalowalna	-45		85	℃
Temperatura przechowywania		-55		85	℃

Rysunek poglądowy
