MEMS IMU o niskim poziomie hałasu dla producentów dronów

Nazwa marki:	Firepower
Numer modelu:	IMU6-1a
MOQ:	1
Warunki płatności:	T/t, l/c
Zdolność do zaopatrzenia:	1000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Stabilność stronniczości (wariancja@ allan):

0.1°/h

Zakres żyroskopowy:

±400º/s

Losowy spacer:

0,15°/√ godz

zakres akcelerometru:

± 30

Stabilność odchylenia akcelerometru:

0,05 mg

Szerokość pasma 3dB:

200 Hz

Szczegóły pakowania:

drewniany karton

Możliwość Supply:

1000pcs

Podkreślić:

15kg 1-osiowy gramofon

1-osiowy gramofon 22V

1-osiowy gramofon 50Hz

Opis produktu

Niskoszumny MEMS IMU dla producenta dronów

Główne parametry techniczne

Specyfikacje żyroskopu

Parametr	Jednostka	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Zakres pomiarowy (konfigurowalny)	°/s	±400	±400	±400	±2000
Stabilność odchyłki w trakcie pracy (@ wariancja Allana)	°/h	0.3	0.1	0.05	1
Stabilność odchyłki @10s (wygładzanie 10s, 1σ, temperatura pokojowa)	°/h	3	1	0.5	6
Stabilność odchyłki w pełnym zakresie temperatur	°/h	10	3	2	18
Błąd losowy kątowy	°/√h	0.15	0.1	0.02	0.3
Powtarzalność odchyłki (1σ)	°/h	1	0.5	0.3	2
Czułość odchyłki na przyspieszenie	°/h/g	1	1	1	2
Nieliniowość współczynnika skali (1σ)	ppm	150	150	150	300
Powtarzalność współczynnika skali (1σ)	ppm	20	20	20	100
Niewspółosiowość	°	±0.05	±0.05	±0.05	±0.05
Szerokość pasma 3 dB	Hz	250	200	150	250

Wskaźniki techniczne akcelerometru

Parametr	Jednostka	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Zakres pomiarowy (konfigurowalny)	g	±10	±30	±50	±80
Stabilność odchyłki w trakcie pracy (Wariancja Allana @ 25 ℃)	mg	0.02	0.05	0.1	0.2
Stabilność odchyłki @10s	mg	0.05	0.2	0.5	1
Stabilność odchyłki w pełnym zakresie temperatur	mg	1	3	5	15
Błąd losowy kątowy	m/s/√h	0.001	0.002	0.005	0.01
Powtarzalność odchyłki (1σ)	mg	0.1	0.5	1	2
Powtarzalność współczynnika skali (1σ)	ppm	200	200	200	200
Nieliniowość współczynnika skali (1σ)	ppm	50	100	200	300
Niewspółosiowość	°	±0.05	±0.05	±0.05	±0.05
Szerokość pasma 3 dB	Hz	100	100	100	100

Specyfikacja kąta pochylenia (domyślnie nie skonfigurowana, opcjonalna)

Parametr	Jednostka	IMU6-1y-x
Zakres pomiarowy (konfigurowalny)	g	±1.7
Stabilność odchyłki (wygładzanie 1s)	mg	0.5
Błąd losowy	m/s/√h	0.08
Nieliniowość współczynnika skali	ppm	100

Charakterystyka elektryczna

Parametr	Jednostka	IMU6-1y-x
Napięcie	V	5
Pobór mocy	W	2
Tętnienia	mV	100

Dostosowanie do środowiska

Parametr	Jednostka	IMU6-1y-x
Temperatura pracy	℃	-45~85
Temperatura przechowywania	℃	-55~105
Wibracje	--	10~2000Hz,6.06g
Uderzenia	--	1000g,0.1ms

Inne specyfikacje

Parametr	Jednostka	IMU6-1y-x
Waga	g	55±5

MEMS IMU to w pełni zintegrowany system łączący żyroskop, akcelerometr, inklinometr, czujnik temperatury i elektronikę przetwarzającą. Zapewnia pomiar prędkości kątowej, przyspieszenia i nachylenia w 3 osiach w czasie rzeczywistym z kompensacją błędów. Kompaktowy i lekki, wyprowadza dane przez RS-422 dla łatwej integracji. Odpowiedni dla lotnictwa, obrony i nawigacji pojazdów autonomicznych, ten IMU służy jako bezpośredni zamiennik STIM300, zapewniając niezawodne, stabilne działanie w trudnych warunkach.

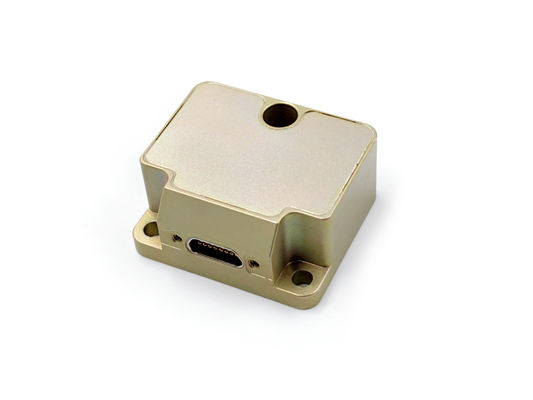

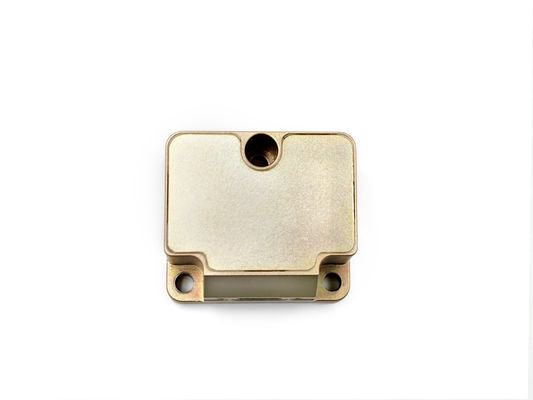

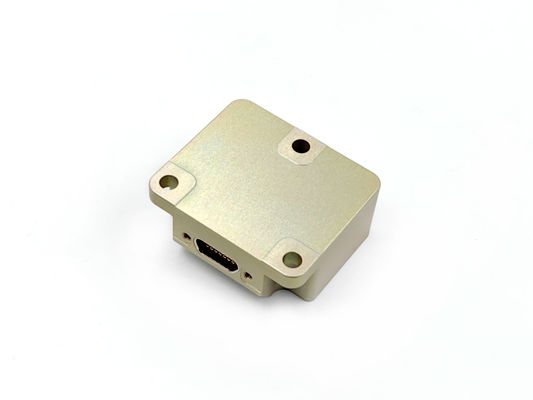

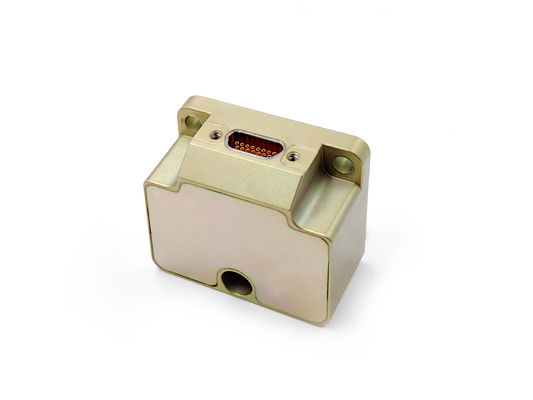

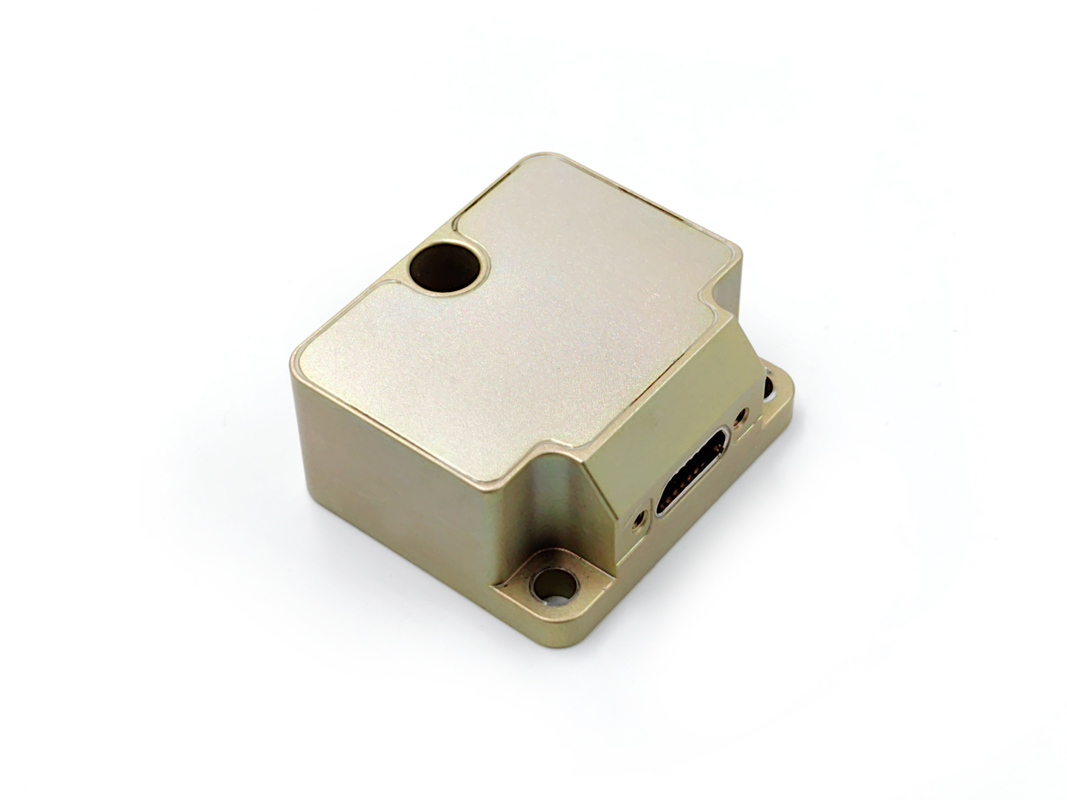

Rysunek poglądowy
