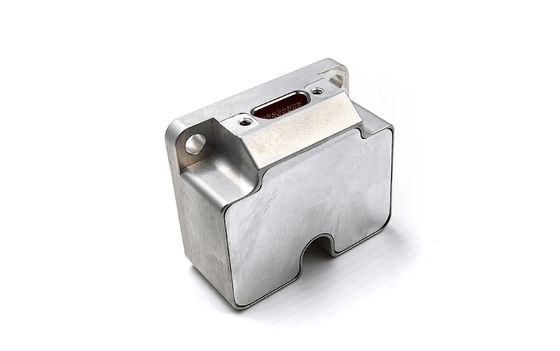

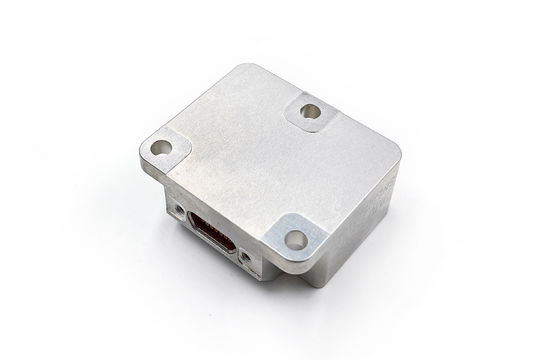

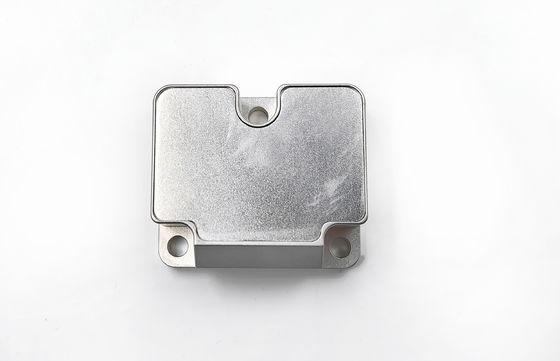

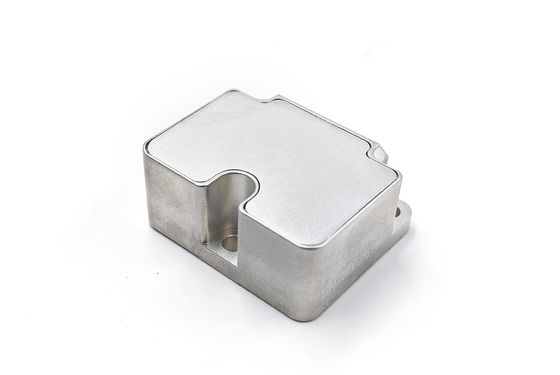

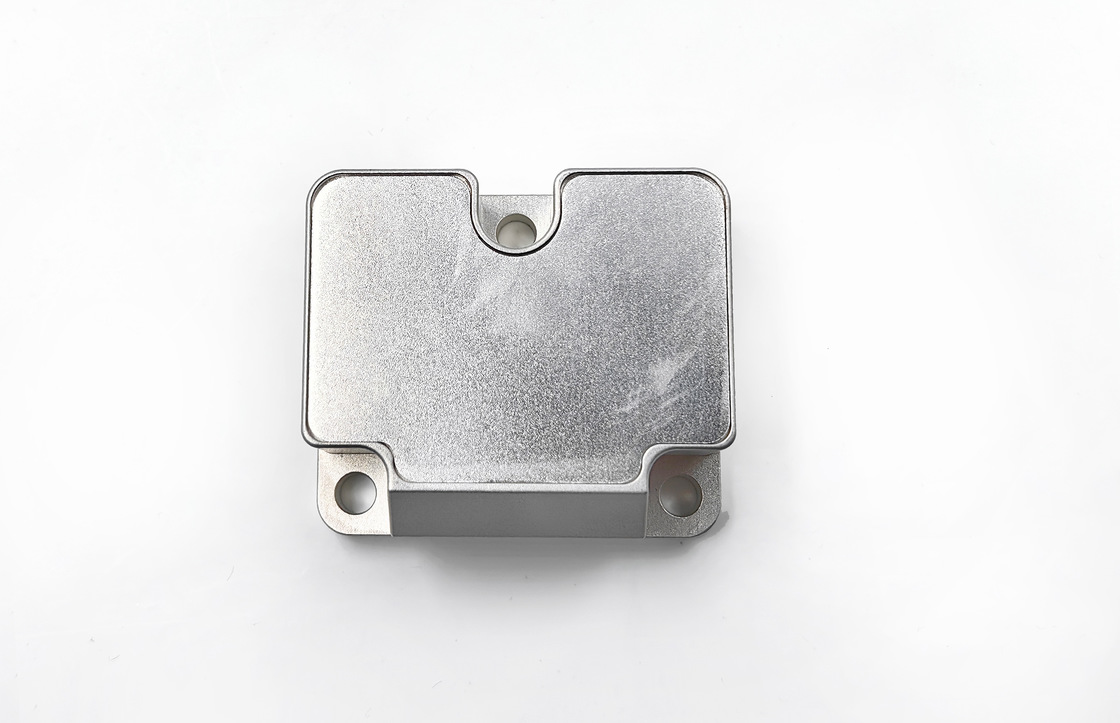

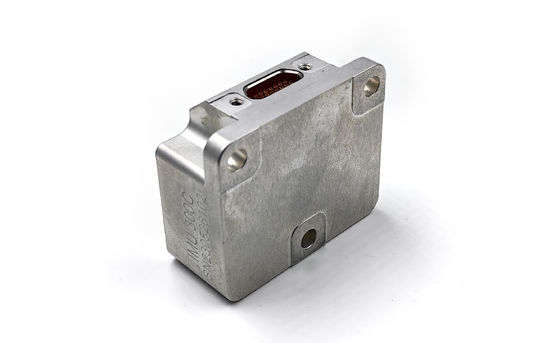

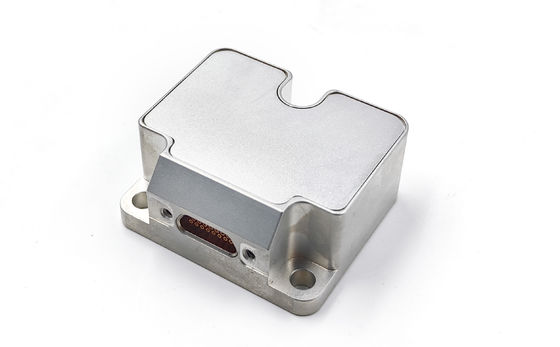

Sześciosiowy inercyjny moduł pomiarowy klasy taktycznej z kompensacją temperatury dla INS

Sześciosiowy inercyjny moduł pomiarowy klasy taktycznej z kompensacją temperatury dla INS

Nazwa marki:	Firepower
Numer modelu:	IMU6-1
MOQ:	1
Warunki płatności:	T/t, l/c
Zdolność do zaopatrzenia:	1000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Zakres pomiarowy:

±400º/s

Stabilność odchylenia żyroskopu podczas pracy:

0,3 °/h

Stabilność stronniczości @10s (10s gładka, 1σ, temperatura pokojowa):

3 °/h

Zakres akcelerometru:

10G

stabilność obciążenia:

0,02 mg

Interfejs komunikacyjny:

Rs422

Waga:

55G

Szerokość pasma 3dB:

250 Hz

Szczegóły pakowania:

drewniany karton

Możliwość Supply:

1000pcs

Podkreślić:

Tabela prędkości osi przechylania typu 2

test komory 2 tabela prędkości osi

Opis produktu

Taktyczna 6-osiowa inercyjna jednostka pomiarowa z kompensacją temperatury dla INS

TheInercyjna jednostka pomiarowa MEMSjest w pełni zintegrowanypakiet czujników klasy nawigacyjnej. Mierzy3-osiowa prędkość kątowa, przyspieszenie i nachylenie, dotyczy zaawansowanychkompensacja błędówi wysyła dane poprzezRS-422przy użyciu standardowych protokołów. Kompaktowa, solidna konstrukcja sprawia, że nadaje się dokontrola położenia, nawigacja inercyjna i monitorowanie ruchuWUAV, pojazdy przemysłowe i platformy lotnicze, oferując Aekonomiczny zamiennik STIM300z dużą niezawodnością i dokładnością.

Główne parametry techniczne

Specyfikacje żyroskopu

Parametr	Jednostka	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Zakres pomiarowy (konfigurowalny)	°/s	±400	±400	±400	±2000
Stabilność odchylenia w trakcie działania (@ wariancja Allana)	°/godz	0,3	0,1	0,05	1
Stabilność odchylenia @10 s (10 s gładka, 1σ, temperatura pokojowa)	°/godz	3	1	0,5	6
Stabilność obciążenia w pełnej temperaturze	°/godz	10	3	2	18
Kątowy spacer losowy	°/√ godz	0,15	0,1	0,02	0,3
Powtarzalność odchylenia (1σ)	°/godz	1	0,5	0,3	2
Czułość przyspieszenia odchylenia	°/godz./g	1	1	1	2
Nieliniowość współczynnika skali (1σ)	ppm	150	150	150	300
Powtarzalność współczynnika skali (1σ)	ppm	20	20	20	100
Niewspółosiowość	°	±0,05	±0,05	±0,05	±0,05
Szerokość pasma 3 dB	Hz	250	200	150	250

Wskaźniki techniczne akcelerometru

Parametr	Jednostka	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Zakres pomiarowy (konfigurowalny)	G	±10	±30	±50	±80
Stabilność odchylenia podczas pracy (odchylenie Allana przy 25 ℃)	mg	0,02	0,05	0,1	0,2
Stabilność odchylenia @ 10 s	mg	0,05	0,2	0,5	1
Stabilność obciążenia w pełnej temperaturze	mg	1	3	5	15
Kątowy spacer losowy	m/s/√ godz	0,001	0,002	0,005	0,01
Powtarzalność odchylenia (1σ)	mg	0,1	0,5	1	2
Powtarzalność współczynnika skali (1σ)	ppm	200	200	200	200
Nieliniowość współczynnika skali (1σ)	ppm	50	100	200	300
Niewspółosiowość	°	±0,05	±0,05	±0,05	±0,05
Szerokość pasma 3 dB	Hz	100	100	100	100

Specyfikacja kąta pochylenia (nieskonfigurowana domyślnie, opcjonalna)

Parametr	Jednostka	IMU6-1y-x
Zakres pomiarowy (konfigurowalny)	G	±1,7
Stabilność odchylenia (wygładzanie 1 s)	mg	0,5
Przypadkowy spacer	m/s/√ godz	0,08
Nieliniowość współczynnika skali	ppm	100

Charakterystyka elektryczna

Parametr	Jednostka	IMU6-1y-x
Woltaż	V	5
Zużycie energii	W	2
Marszczyć	mV	100

Możliwość dostosowania do środowiska

Parametr	Jednostka	IMU6-1y-x
Temperatura robocza	℃	-45~85
Temperatura przechowywania	℃	-55~105
Wibracja	--	10 ~ 2000 Hz, 6,06 g
Uderzenie	--	1000 g, 0,1 ms

Inne specyfikacje

Parametr	Jednostka	IMU6-1y-x
Waga	G	55±5
