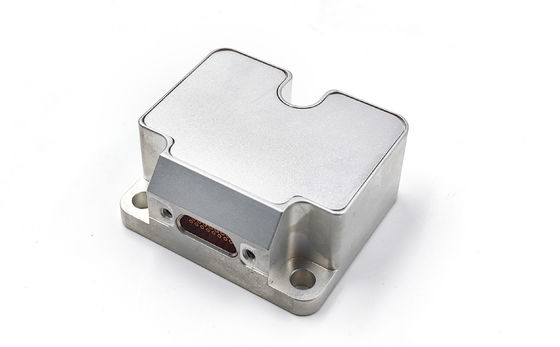

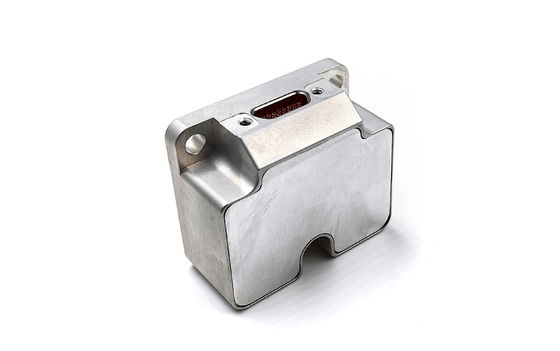

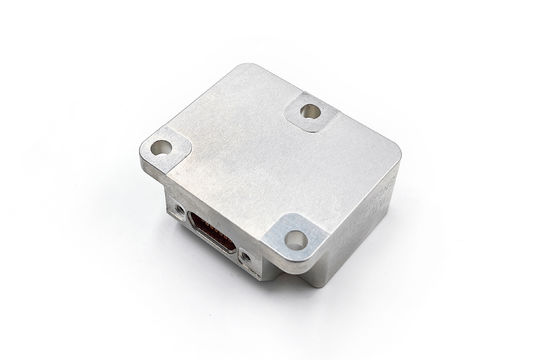

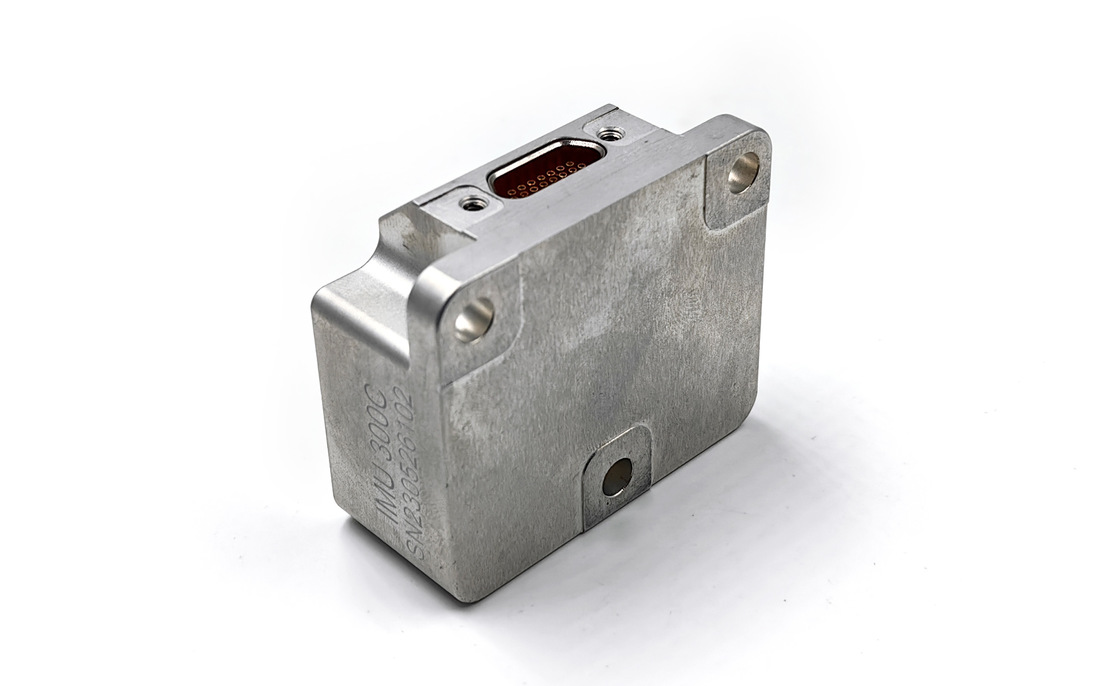

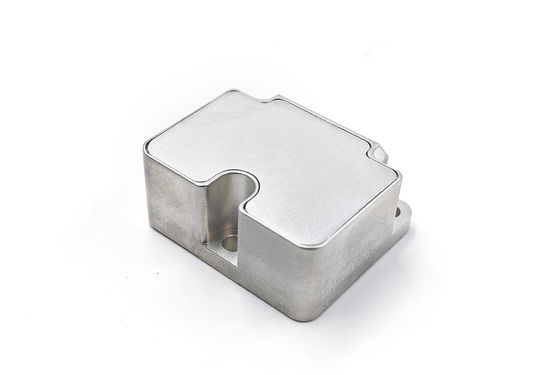

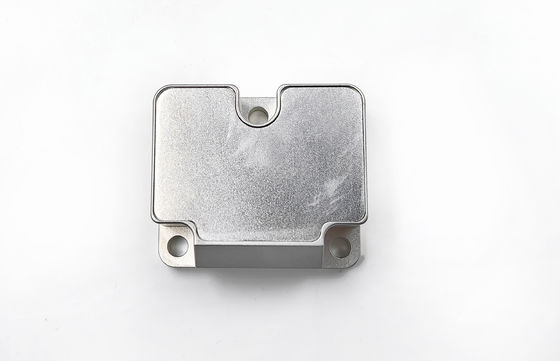

Kosztowo efektywna 6-osiowa jednostka pomiaru inercji IMU Stim300

Nazwa marki:	Firepower
Numer modelu:	IMU6-1
MOQ:	1
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	1000pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Nazwa produktu:

Żyroskop IMU dla bezzałogowych statków powietrznych

Zakres pomiaru żyroskopu:

450 st./s

Stabilność odchylenia:

0,3 °/h

Nieliniowość współczynnika skali:

150ppm

Powtarzalność współczynnika skali (1σ):

20 str./min

Zakres pomiaru ACC (dostosowywany):

± 10 g

Stabilność stronniczości @10s:

0,05 mg

Szerokość pasma 3dB:

100 Hz

Szczegóły pakowania:

drewniany karton

Możliwość Supply:

1000pcs

Podkreślić:

Pozycjoner jednoosiowy gramofonu

pozycjoner jednoosiowy

typ przechylania

Opis produktu

Kosztowo efektywna 6-osiowa jednostka pomiaru inercji IMU Stim300

To...Jednostka pomiaru inercji MEMS (IMU)włączatrójosiowy żyroskop, trójosiowy akcelerometr, trójosiowy nachylnik, czujnik temperatury i płyta do przetwarzania sygnałówZmienia się w kompaktowy, solidny system.prędkość kątowa, przyspieszenie i nachyleniez nośnikiem o wysokiej dokładności i wyjściachdane zrekompensowane(temperatura, nieprawidłowe ustawienie, błędy nieliniowe) poprzezRS-422Idealnie dlaNawigacja, kontrola nastawienia i stabilizacja, to MEMS IMU oferujeopłacalne i wydajne zastąpienie STIM300w dronach, pojazdach i platformach przemysłowych.

Główne parametry techniczne

Specyfikacje gyroskopu

Parametry	Jednostka	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Zakres pomiarowy (przystosowany)	°/s	± 400	± 400	± 400	±2000
Stabilność stronniczości w trakcie przebiegu ((@ rozbieżność Allana)	°/h	0.3	0.1	0.05	1
Stabilność stronniczości @10s (10s gładko, 1σ, temperatura pokojowa)	°/h	3	1	0.5	6
Stabilność biasu w pełnej temperaturze	°/h	10	3	2	18
Przypadkowe chodzenie kątowe	°/√h	0.15	0.1	0.02	0.3
Powtarzalność stronniczości (1σ)	°/h	1	0.5	0.3	2
Czułość przyspieszenia stronniczości	°/h/g	1	1	1	2
Nieliniowość współczynnika skali ((1σ)	ppm	150	150	150	300
Powtarzalność współczynnika skali (1σ)	ppm	20	20	20	100
Nieprawidłowe ustawienie	°	± 0.05	± 0.05	± 0.05	± 0.05
3 dB szerokości pasma	Hz	250	200	150	250

Wskaźniki techniczne akcelerometru

Parametry	Jednostka	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Zakres pomiarowy (przystosowany)	g	± 10	± 30	±50	± 80
Stabilność stronniczości w trakcie jazdy (rozbieżność Allan @ 25 °C)	mg	0.02	0.05	0.1	0.2
Stabilność stronniczości @10s	mg	0.05	0.2	0.5	1
Stabilność biasu w pełnej temperaturze	mg	1	3	5	15
Przypadkowe chodzenie kątowe	m/s/√h	0.001	0.002	0.005	0.01
Powtarzalność stronniczości ((1σ)	mg	0.1	0.5	1	2
Powtarzalność współczynnika skali (1σ)	ppm	200	200	200	200
Nieliniowość współczynnika skali ((1σ)	ppm	50	100	200	300
Nieprawidłowe ustawienie	°	± 0.05	± 0.05	± 0.05	± 0.05
3 dB szerokości pasma	Hz	100	100	100	100

Specyfikacja kąta nachylenia (nie skonfigurowana domyślnie, nieobowiązkowa)

Parametry	Jednostka	IMU6-1y-x
Zakres pomiarowy (przystosowany)	g	± 1.7
Stabilność stronniczości (1s wygładzania)	mg	0.5
Wyborne spacery	m/s/√h	0.08
Nieliniowość współczynnika skali	ppm	100

Charakterystyka elektryczna

Parametry	Jednostka	IMU6-1y-x
napięcie	V	5
Zużycie energii	W	2
Ripple	mV	100

Przystosowanie do środowiska

Parametry	Jednostka	IMU6-1y-x
Temperatura pracy	°C	-45~85
Temperatura przechowywania	°C	-55~105
Wibracje	- Tak.	10~2000 Hz,60,06 g
Wpływ	- Tak.	1000 g,0.1 ms

Inne specyfikacje

Parametry	Jednostka	IMU6-1y-x
Waga	g	55±5
