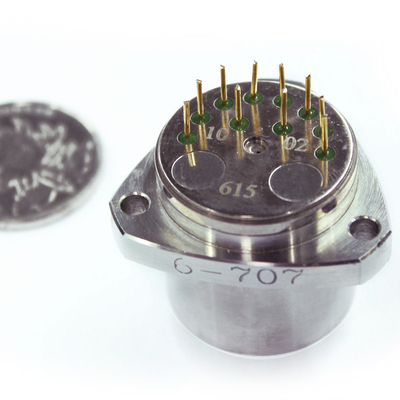

Akcelerometr kwarcowy to czujnik równowagi sił, precyzyjny przyrząd zaprojektowany zgodnie z zasadą bezwładności

Nazwa marki:	Firepower
Numer modelu:	QTA
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Produkt:

akcelerometr kwarcowy

Zakres:

+/-70g

Kompleksowa powtarzalność współczynnika skali:

≤15ppm

Wszechstronna powtarzalność współczynnika nieliniowości:

≤±10 μg /g2

Temp. pracy:

-55～+85℃

Zużyj prąd:

≤±20mA

Szczegóły pakowania:

gąbka + pudełko

Możliwość Supply:

500/miesiąc

Podkreślić:

Akcelerometr kwartowy równowagi siłowej

Precyzyjny akcelerometr kwarcowy

akcelerometr kwarcowy równowagi siłowej

Opis produktu

Akcelerometr kwarcowy to czujnik równowagi sił, precyzyjny przyrząd zaprojektowany zgodnie z zasadą bezwładności

Cechy

Niskie opóźnienie
Wysoka rozdzielczość
Wysoka celność
Doskonała zdolność przeciążania
Niska cena
Szeroki zakres pomiarowy

Aplikacje

Wiercenie
Pomiar nachylenia
Aeronautyka i Astronautyka
Przyrządy i sprzęt
Drążenie w poszukiwaniu ropy
Nawigacja lotnicza

Tabela charakterystyk

Nie.	Parametry	QTA2-A	QTA2-AB	QTA2-AC
1	Zasięg	±70g	±70g	±70g
2	Próg	5 μg	5 μg	5 μg
3	Odchylenie K₀/K₁	≤±3 mg1	≤±3 mg	≤±5 mg
4	Współczynnik skali K₁	0,8~1,5 mA/g	0,8~1,5 mA/g	0,8~1,5 mA/g
5	Współczynnik nieliniowości drugiego rzędu K₂	≤±10 μg /g2	≤±15 μg /g2	≤±20 μg /g2
6	0g 4 godziny krótkotrwała stabilność	≤10 μg	≤15 μg	≤20 μg
7	1g 4 godziny krótkoterminowej stabilności	≤10 ppm	≤15 ppm	≤20 ppm
8	Bias kompleksowa powtarzalność σK₀(1σ,1 miesiąc)	≤10 μg	≤20 μg	≤30 μg
9	Całkowita powtarzalność współczynnika skali σK₁/K₁(1σ,1 miesiąc)	≤15ppm	≤30 ppm	≤50 ppm
10	Całkowita powtarzalność współczynnika nieliniowości K₂/K₁(1σ, 1 miesiąc)	≤±10 μg /g2	≤±20 μg /g2	≤±30 μg /g2
11	Bias współczynnik termiczny (pełna średnia temp.)	≤ ± 10 μg / ℃	≤ ± 30 μg / ℃	≤ ± 50 μg / ℃
12	Współczynnik cieplny współczynnika skali (pełna średnia temp.)	≤ ± 10 ppm / ℃	≤ ± 30 ppm / ℃	≤ ± 50 ppm / ℃
13	Hałas (rezystancja próbkowania 840Ω)	≤5mv	≤5mv	≤5mv
14	Naturalna frekwencja	400~800 Hz	400~800 Hz	400~800 Hz
15	Pasmo	800~2500 Hz	800~2500 Hz	800~2500 Hz
16	Przypadkowe wibracje	6g (20-2000Hz)	6g (20-2000Hz)	6g (20-2000Hz)
17	Uderzenie	100g, 5 ms, 1/2 sin	100g, 5 ms, 1/2 sin	100g, 5 ms, 1/2 sin
18	Temp. pracy	-55～+85℃	-55～+85℃	-55～+85℃
19	Temperatura przechowywania	-60~+120℃	-60~+120℃	60~+120℃
20	Zasilacz	±12~±15V	±12~±15V	±12~±15V
21	Zużyj prąd	≤±20mA	≤±20mA	≤±20mA
22	Czujnik termiczny	Konfigurowalny	Konfigurowalny	Konfigurowalny
23	Rozmiar	Ф25,4X30mm	Ф25,4X30mm	Ф25,4X30mm
24	Waga	≤80g	≤80g	≤80g

Akcelerometr kwarcowy jest czujnikiem równowagi sił, precyzyjnym instrumentem zaprojektowanym zgodnie z zasadą bezwładności. Wejście przyspieszenia jest przekształcane na subtelne przemieszczenie jego pęknięcia, a następnie równoważone przez siłę sprzężenia zwrotnego. cechy wysokiej precyzji, wysokiej odporności na wstrząsy, szerokiego zakresu pomiarowego i doskonałej zdolności przeciążania. Jest to jedno z najważniejszych urządzeń w bezwładnościowym systemie nawigacji i prowadzenia. Akcelerometr kwarcowy składa się z głowicy pomiarowej. obwodu wzbudzenia i pomiaru częstotliwości obwód. Głowica miernika składa się z płyty tłumiącej, metalowego wahadła i czułego na siłę pałeczki kwarcowej.

Wymiary

Akcelerometr kwarcowy to czujnik równowagi sił, precyzyjny przyrząd zaprojektowany zgodnie z zasadą bezwładności 0
