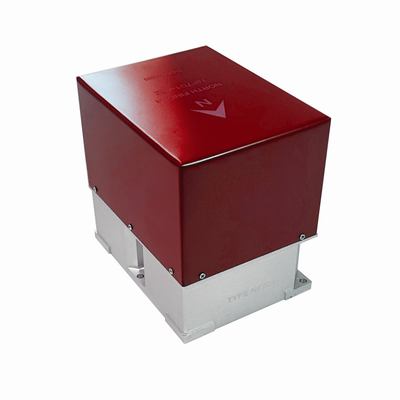

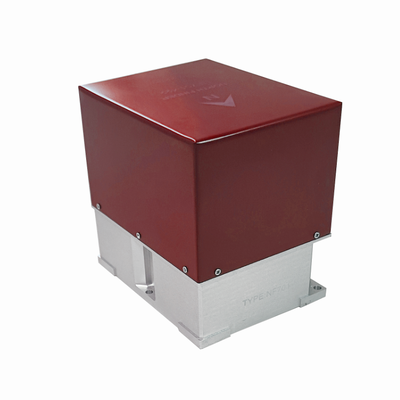

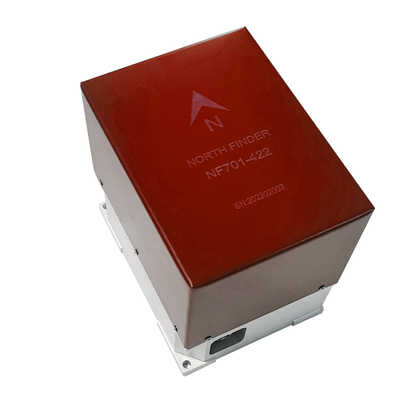

Wysokiej precyzji 0,3 stopnia dokładności FOG North Finder z RS422 Interfejs i kompaktowy 115 x 90 x 110 mm Design

Name: Wysokiej precyzji 0,3 stopnia dokładności FOG North Finder z RS422 Interfejs i kompaktowy 115 x 90 x 110 mm Design
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: NF701A
Price: 8,750.00 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	NF701A

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO 9001:2015, CE, RoHS

Dokładność wyznaczania północy:

<= 0,3 stopnia (NF701A)

Wymiar Poszukiwacza Północy:

115 x 90 x 110 mm

Wyjście:

RS422

Dokładność pozioma (1 sigma):

<= 0,05 stopnia

Rozdzielczość azymutu:

<= 0,5 stopnia

Waga:

<= 2 kg

Podkreślić:

high precision FOG north finder

oil gas well surveying equipment

0.3 deg accuracy NF701A geophysical seeker

Opis produktu

Wysoce precyzyjny wizjer północny FOG do badań geofizycznych w odwiertach gazu naftowego

Przegląd produktu

Wysokoprecyzyjna sonda północna FOG NF701A jest niezbędnym instrumentem do badań geofizycznych i badań odwiertów gazu naftowego. Technologia żyroskopu światłowodowego o dokładności 0,3 stopnia zapewnia niezawodne odniesienie do prawdziwej północy, niezależne od pól magnetycznych, niezbędne do dokładnych pomiarów trajektorii odwiertu i orientacji badań sejsmicznych w odległych miejscach poszukiwawczo-rozwojowych.

Wymiary

115 x 90 x 110 mm

Dane techniczne

Czas poszukiwania północy: ≤ 3 minuty
Dokładność wyszukiwania północy (1 sigma): ≤ 0,3 stopnia (NF701A); ≤ 0,5 stopnia (NF701B)
Dokładność pozioma: ≤ 0,05 stopnia (1 sigma)
Obwód: ≤ 0,5 stopnia (1 sigma)
Waga: ≤ 2 kg
Zasilanie: DC 12V ~ 24V
Pobór mocy: 15 W (szczytowy)
Interfejs: RS422
Tryb pracy: Automatyczna autotest po włączeniu zasilania, kontrolowane poszukiwanie północy za pomocą górnego komputera

Wymagania środowiskowe

Temperatura pracy: -40°C do +70°C
Temperatura przechowywania: -55°C do +85°C
Wilgotność: Wilgotność względna mniejsza niż 95%

Niezawodność

MTBF ≥ 1000 godzin
MTTR ≤ 30 minut

Idealne zastosowania

Badanie trajektorii odwiertów naftowych:Dokładny azymut do wierceń kierunkowych i umieszczania odwiertów
Orientacja badania sejsmicznego:Precyzyjne ustawienie układu geofonów na potrzeby akwizycji sejsmicznej 3D
Eksploracja pól gazowych:Odniesienie północne dla pozycjonowania wiertnicy poszukiwawczej
Rozwój studni geotermalnych:Sterowanie kierunkowe w celu namierzania zbiorników geotermalnych
Wiercenie w poszukiwaniu minerałów:Dane azymutu dla wierceń rdzeniowych i wyznaczania zasobów

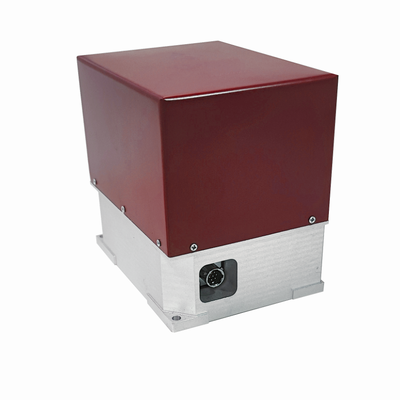

Konfiguracja wtyczki zewnętrznej (interfejs Y50EX-0607TX2)

Numer pinu wtyczki	Definicja funkcjonalna
A	DC12V ~24V
B	DC12V ~24V GND
C	TD+
D	TD-
mi	RD+
F	RD-
G	GND
