Wysokiej precyzji 0,3 stopnia dokładności Gyrocompass North Finder z RS422 Interfejs dla górnictwa podziemnego

Name: Wysokiej precyzji 0,3 stopnia dokładności Gyrocompass North Finder z RS422 Interfejs dla górnictwa podziemnego
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: NF701A
Price: 8,750.00 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	NF701A

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

ISO 9001:2015, CE, RoHS

Dokładność wyznaczania północy:

<= 0,3 stopnia (NF701A)

Wymiar Poszukiwacza Północy:

115 x 90 x 110 mm

Wyjście:

RS422

Dokładność pozioma (1 sigma):

<= 0,05 stopnia

Rozdzielczość azymutu:

<= 0,5 stopnia

Waga:

<= 2 kg

Podkreślić:

fiber optic gyro north finder

mining tunnel boring directional survey

0.3 deg accuracy NF701A seeker

Opis produktu

Wysoce precyzyjny system odkrywania północy z żyrokompasem do wykrywania prawdziwej północy i pomiaru kierunku

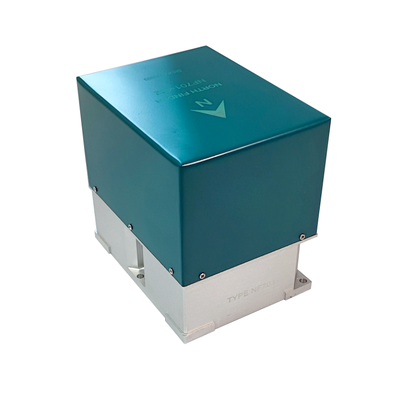

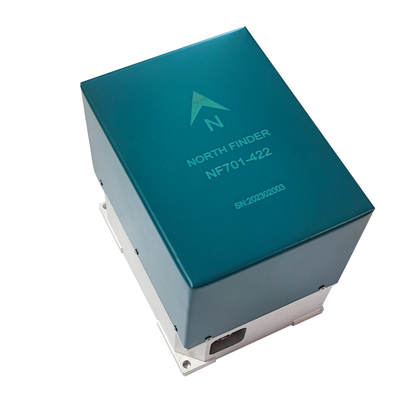

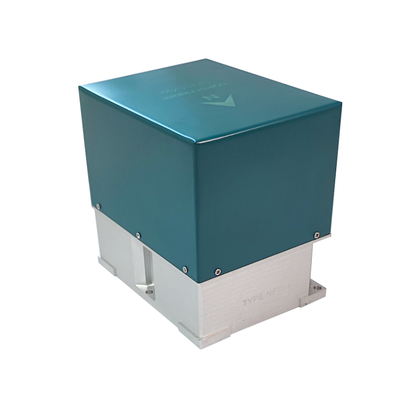

NF701A Fiber Optic Gyro North Finder jest wytrzymałym instrumentem kierunkowym do badania górnictwa podziemnego i wiercenia tuneli.Jego technologia poszukiwania północy oparta na FOG zapewnia niezawodne dane o azymutach w magnesowo hałaśliwych środowiskach podziemnych, gdzie konwencjonalne kompasy nie działają, bezbłędnie działający od -40 do +70 stopni Celsjusza.

Wymiary

115 x 90 x 110 mm

Specyfikacje techniczne

Czas poszukiwania północy: ≤ 3 minuty
Dokładność poszukiwania północy (1 sigma): ≤ 0,3 stopnia (NF701A); ≤ 0,5 stopnia (NF701B)
Dokładność pozioma: ≤ 0,05 stopnia (1 sigma)
Obwód: ≤ 0,5° (1 sigma)
Waga: ≤ 2 kg
Zasilanie prądu stałego 12V ~ 24V
zużycie energii: 15 W (szczyt)
Interfejs: RS422
Tryb działania: Automatyczna samo-kontrola przy włączeniu, sterowane poszukiwanie północy za pomocą górnego komputera

Wymagania środowiskowe

Temperatura pracy: -40°C do +70°C
Temperatura przechowywania: -55°C do +85°C
Wilgotność: wilgotność względna mniejsza niż 95%

Niezawodność

MTBF ≥ 1000 godzin
MTTR ≤ 30 minut

Idealne zastosowania

Wskazówka maszyny do wiercenia tuneli:Dokładny kierunek nawigacji TBM w projektach tuneli dalekodystansowych
Badania górnicze:Bezmagnetyczny punkt odniesienia północny dla dryfu i ustawienia wału
Rozwój kopalni węglaWiarygodne dane o azymucie dla szyby wentylacyjnej i planowania galerii
Budowa metra:Dokładne sterowanie kierunkowe do wiercenia tuneli metra miejskiego
Projekty tuneli hydroelektrycznych:Referencja północna dla odprowadzania wody i budowy tunelu penstock

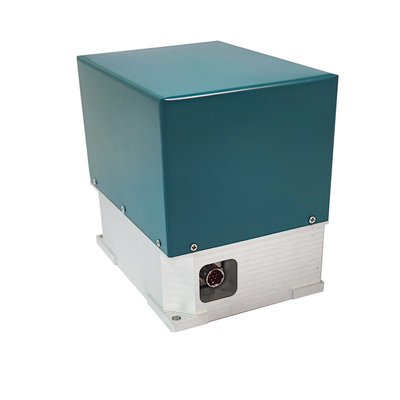

Konfiguracja wtyczki zewnętrznej (interfejs Y50EX-0607TX2)

Numer wtyczki	Definicja funkcjonalna
a)	DC12V ~ 24V
B.	DC12V ~ 24V GND
C.	TD+
d	TD-
e	RD+
f	/R&D
g	GND
