MEMS Gyro Chip Factory bezpośredni OEM dostępny szybka dostawa

Nazwa marki:	Firepower
Numer modelu:	MGZ318HC-A1
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Zakres pomiarowy:

400 stopni/s

Stabilność odchylenia:

<0,1°/godz

Przepustowość łącza:

200 Hz

Losowy spacer:

<0,05°/√ godz

Dokładność wyjściowa:

24 bity

Temperatura pracy:

-40ºC do +85ºC

Szczegóły pakowania:

gąbka + pudełko

Możliwość Supply:

500/miesiąc

Opis produktu

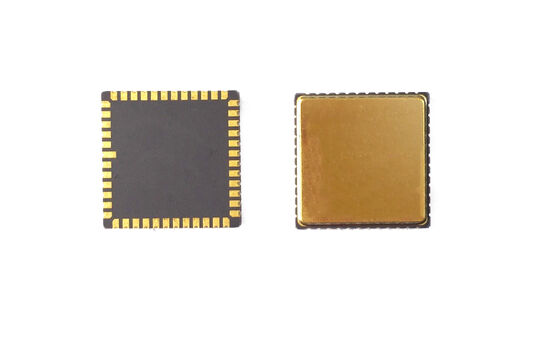

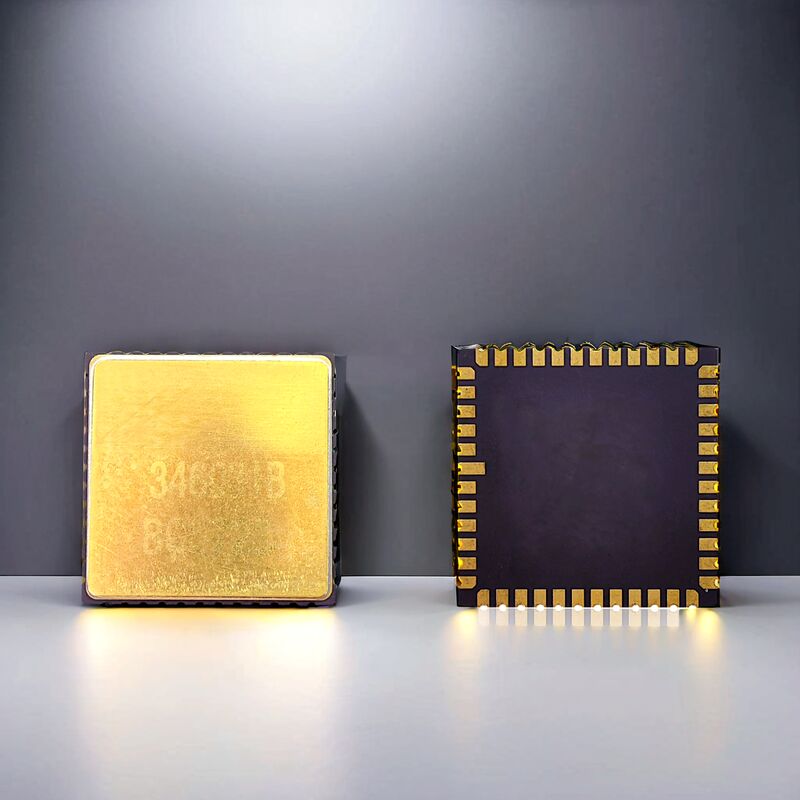

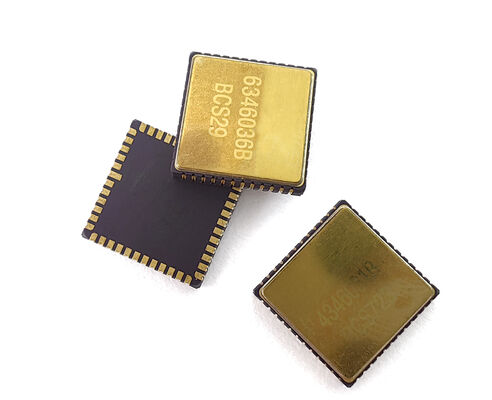

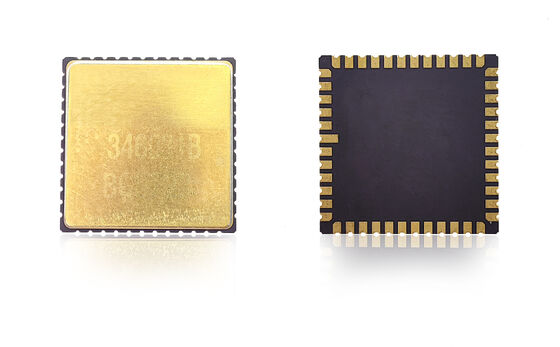

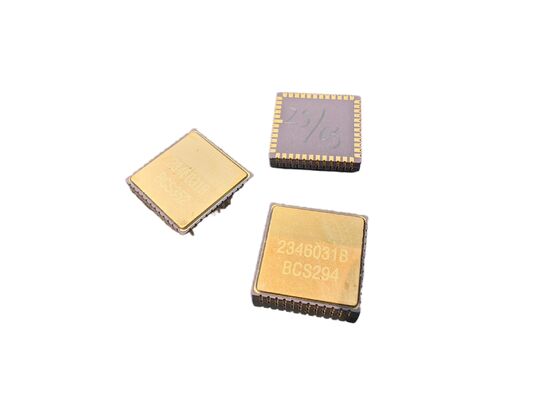

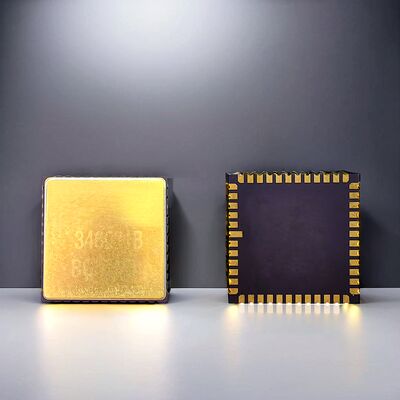

Układ żyroskopu MEMS - Bezpośrednio z fabryki, dostępny OEM z szybką dostawą

Przegląd produktu

Dzięki zaawansowanej technologii MEMS, ten układ żyroskopu zapewnia precyzyjne i niezawodne dane o szybkości kątowej do nawigacji i sterowania. Jego niski dryft i wysoka stabilność sprawiają, że nadaje się do wymagających zastosowań, takich jak lotnictwo, robotyka i systemy autonomiczne.

Wytyczne projektowe PCB

Kondensatory odsprzęgające dla pinów VCP, VREF, VBUF i VREG powinny być umieszczone jak najbliżej pinów
Minimalizuj równoważną rezystancję ścieżek
Połącz inne końce kondensatorów odsprzęgających dla VREF, VBUF i VREG do najbliższego AVSS_LN, a następnie do masy sygnałowej przez koralik magnetyczny
Umieść kondensatory odsprzęgające dla VCC i VIO blisko odpowiednich pinów
VCC wymaga szerokich ścieżek PCB, aby zapewnić stabilność napięcia (prąd około 35 mA podczas normalnej pracy)
Unikaj prowadzenia ścieżek pod obudową w celu ułatwienia montażu
Umieść komponenty tak, aby unikać obszarów koncentracji naprężeń
Unikaj dużych elementów rozpraszających ciepło oraz obszarów z zewnętrznym kontaktem mechanicznym, ściskaniem i ciągnięciem
Unikaj obszarów, w których śruby pozycjonujące są podatne na wypaczenie podczas instalacji

Specyfikacje techniczne

Wydajność	Jednostka	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Zakres	deg/s	400	400	400	400	400	100
Szerokość pasma @3DB (niestandardowa)	Hz	90	180	200	200	300	50
Dokładność wyjściowa (cyfrowa SPI)	bity	24	24	24	24	24	24
Częstotliwość wyjściowa (ODR) (niestandardowa)	Hz	12K	12K	12K	12K	12K	12K
Opóźnienie (niestandardowe)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Stabilność dryftu	deg/hr(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Stabilność dryftu (1σ 10s)	deg/hr(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Błąd dryftu w funkcji temperatury (1σ)	deg/hr(1σ)	<5	<5	<10	<30	10	5
Współczynnik skali przy 25°C	lsb/deg/s	20000	20000	16000	16000	20000	80000
Powtarzalność współczynnika skali (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Współczynnik skali w funkcji temperatury (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Nieliniowość współczynnika skali (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Losowy szum kątowy (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Szum (Peak to Peak)	deg/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
Czułość na wartość G	°/hr/g	<1	<1	<1	<3	<1	<1
