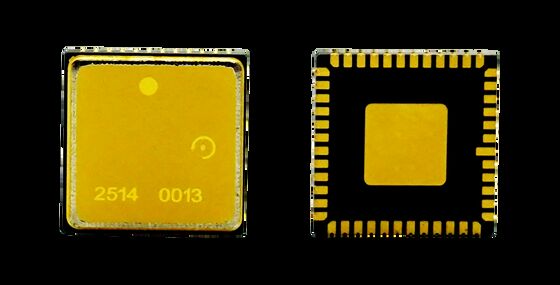

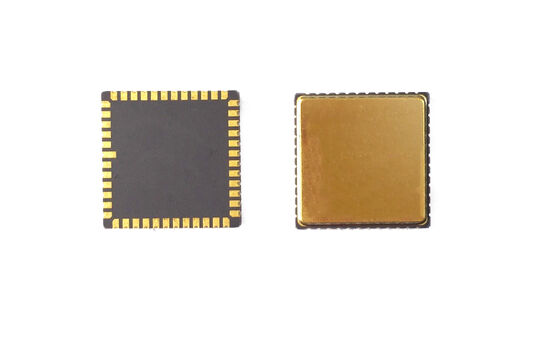

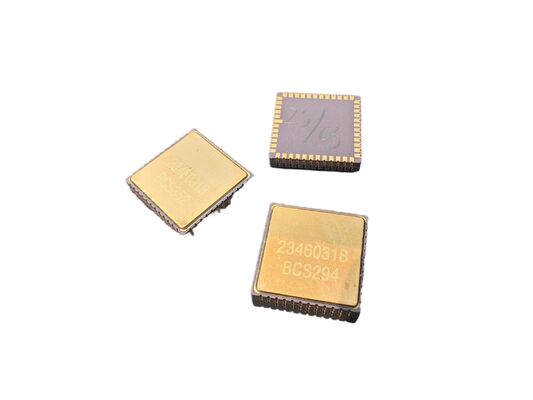

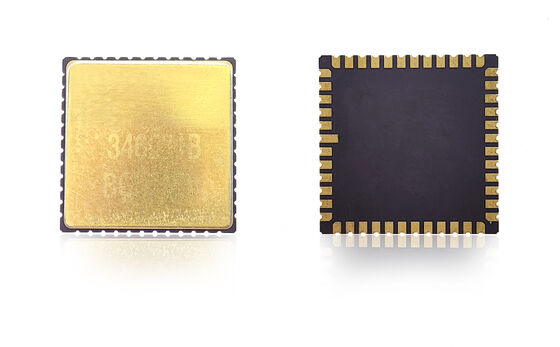

Wysokiej rozdzielczości czujnik żyroskopowy MEMS do precyzyjnego sterowania MGZ318HC-A1

Name: Wysokiej rozdzielczości czujnik żyroskopowy MEMS do precyzyjnego sterowania MGZ318HC-A1
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MGZ318HC-A1
Price: 10000 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	MGZ318HC-A1
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Zakres pomiarowy:

400

Stabilność odchylenia:

<0,1°/godz

przepustowość łącza:

200 Hz

Losowy spacer:

<0,05°/√ godz

Napięcie zasilania:

5±0,25V

Bieżące zużycie:

45MA

Szczegóły pakowania:

gąbka + pudełko

Możliwość Supply:

500/miesiąc

Opis produktu

Wysokiej rozdzielczości czujnik MEMS dla precyzyjnej kontroli MGZ318HC-A1

Przegląd produktu

Nasz żyroskop MEMS zapewnia dokładne i stabilne wykrywanie ruchu dla nowej generacji systemów nawigacji i sterowania.,Zastosowanie OEM zapewnia zgodność z konkretnymi wymaganiami systemu.

Wytyczne dotyczące projektowania PCB

Kondensatory odłączające dla szpil VCP, VREF, VBUF i VREG powinny być umieszczone jak najbliżej szpil
Minimalizować równoważny opór śladów
Podłącz pozostałe końce kondensatorów odłączania dla VREF, VBUF i VREG do najbliższego AVSS_LN, a następnie do sygnału naziemnego za pośrednictwem magnetycznego wiązki
Umieść kondensatory odłączające dla VCC i VIO w pobliżu odpowiednich pinów
Normalny prąd pracy VCC: około 35 mA - wymaga szerokich śladów PCB dla stabilności napięcia
Unikaj routingu pod opakowaniem dla płynnego montażu
Zlokalizować elementy, aby uniknąć obszarów koncentracji napięć
Unikaj obszarów z dużymi elementami rozpraszającymi ciepło, zewnętrznym kontaktem mechanicznym, ekstruzją, ciąganiem i pozycjonowaniem skrutów

Specyfikacje techniczne

Wydajność	Jednostka	MGZ318HC-A1
Zakres	stopnie/s	400
Szerokość pasma @ 3DB (na zamówienie)	Hz	200
Dokładność wyjścia (SPI cyfrowe)	bity	24
Poziom wyjścia (ODR) (na zamówienie)	Hz	12K
Opóźnienie (na zamówienie)	ms	< 1.5
Stabilność biasu	Deg/hr ((1σ)	< 0.1
Stabilność stronniczości (1σ 10s)	Deg/hr ((1σ)	< 1
Błąd przesunięcia w stosunku do temperatury (1σ)	Deg/hr ((1σ)	< 10
Współczynnik skali w temperaturze 25°C	Lsb/stopnie/s	16000
Powtarzalność współczynnika skali (1σ)	ppm ((1σ)	< 20 ppm
Współczynnik skali w stosunku do temperatury (1σ)	ppm ((1σ)	< 150 ppm
Nieliniowość współczynnika skali (1σ)	ppm	< 150 ppm
Przykładowy bieg kątowy (ARW)	°/√h	< 0.05
Hałas (od szczytu do szczytu)	stopnie/s	< 0.35
G Wrażliwość wartości	°/h/g	< 1
Czas uruchomienia (prawidłowe dane)	s	750 m
Częstotliwość rezonansowa czujnika	hz	10.5k-13.5k

Specyfikacje środowiskowe

Uderzenie (włączona moc)	500 g, 1 min.
Odporność na uderzenie (wyłączanie mocy)	10000 g, 10 ms
Wibracje (włączone zasilanie)	18 g rms (20 Hz do 2 kHz)
Temperatura pracy	-40°C do +85°C
Temperatura przechowywania	-55°C do +125°C
Napięcie zasilania	5 ± 0,25 V
Konsumpcja bieżąca	45 mA

Instrukcje instalacji
