Producent wysokiej dokładności żyroskopów MEMS z obsługą niestandardowych rozwiązań OEM

Nazwa marki:	Firepower
Numer modelu:	MGZ318HC-A1
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Zakres pomiarowy:

400

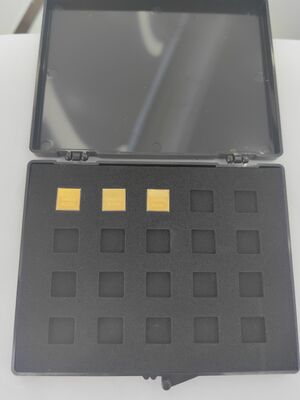

Szczegóły pakowania:

gąbka + pudełko

Możliwość Supply:

500/miesiąc

Opis produktu

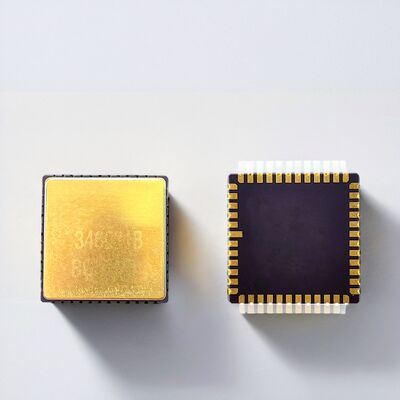

Wysokiej dokładności MEMS Gyroscope Chip z obsługą dostosowania OEM

Przegląd produktu

Ten chipowy żyroskop MEMS oferuje niezawodne wykrywanie prędkości kątowej z wysoką stabilnością i długotrwałą spójnością.co sprawia, że jest idealny do trudnych warunków, takich jak automatyka przemysłowa i systemy zewnętrzne..

Wytyczne dotyczące projektowania PCB

Kondensatory odłączające dla szpil VCP, VREF, VBUF i VREG powinny być umieszczone jak najbliżej szpil
Minimalizować równoważny opór śladów
Podłącz pozostałe końce kondensatorów odłączania dla VREF, VBUF i VREG do najbliższego AVSS_LN, a następnie do sygnału naziemnego za pośrednictwem magnetycznego wiązki
Umieść kondensatory odłączające dla VCC i VIO w pobliżu odpowiednich pinów
VCC wymaga szerokiego śladu PCB w celu zapewnienia stabilności napięcia (około 35 mA prądu podczas normalnej pracy)
Unikaj routingu pod opakowaniem dla płynnego montażu
Zlokalizować elementy, aby uniknąć obszarów koncentracji napięć
Unikaj obszarów z dużymi elementami rozpraszającymi ciepło, zewnętrznym kontaktem mechanicznym, ekstruzją, ciąganiem i pozycjonowaniem skrutów

Specyfikacje techniczne

Wydajność	Jednostka	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Zakres	stopnie/s	400	400	400	400	400	100
Szerokość pasma @ 3DB (na zamówienie)	Hz	90	180	200	200	300	50
Dokładność wyjścia (SPI cyfrowe)	bity	24	24	24	24	24	24
Poziom wyjścia (ODR) (na zamówienie)	Hz	12K	12K	12K	12K	12K	12K
Opóźnienie (na zamówienie)	ms	(3)	< 1.5	< 1.5	< 1.5	< 1	< 6
Stabilność biasu	Deg/hr ((1σ)	< 0.05	< 0.05	< 0.1	< 0.5	< 0.1	< 0.02
Stabilność stronniczości (1σ 10s)	Deg/hr ((1σ)	< 0.5	< 0.5	< 1	< 5	< 1	< 0.1
Błąd przesunięcia w stosunku do temperatury (1σ)	Deg/hr ((1σ)	< 5	< 5	< 10	< 30	10	5
Współczynnik skali w temperaturze 25°C	Lsb/stopnie/s	20000	20000	16000	16000	20000	80000
Powtarzalność współczynnika skali (1σ)	ppm ((1σ)	< 20 ppm	< 20 ppm	< 20 ppm	< 20 ppm	< 100 ppm	< 100 ppm
Współczynnik skali w stosunku do temperatury (1σ)	ppm ((1σ)	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Nieliniowość współczynnika skali (1σ)	ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Przykładowy bieg kątowy (ARW)	°/√h	< 0.025	< 0.025	< 0.05	< 0.25	< 0.05	< 0.005
Hałas (od szczytu do szczytu)	stopnie/s	< 0.15	< 0.3	< 0.35	< 0.4	< 0.25	< 0.015
G Wrażliwość wartości	°/h/g	< 1	< 1	< 1	(3)	< 1	< 1
