Chip czujnika prędkości kątowej MGZ318HC-A1 MEMS do systemu sterowania lotem bezzałogowego statku powietrznego

Name: Chip czujnika prędkości kątowej MGZ318HC-A1 MEMS do systemu sterowania lotem bezzałogowego statku powietrznego
Brand: Shenzhen Fire Power Control Technology Co., LTD
SKU: MGZ318HC-A1
Price: 10000 USD
Availability: InStock

Nazwa marki:	Firepower
Numer modelu:	MGZ318HC-A1
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Zakres pomiarowy:

400

Szczegóły pakowania:

gąbka + pudełko

Możliwość Supply:

500/miesiąc

Opis produktu

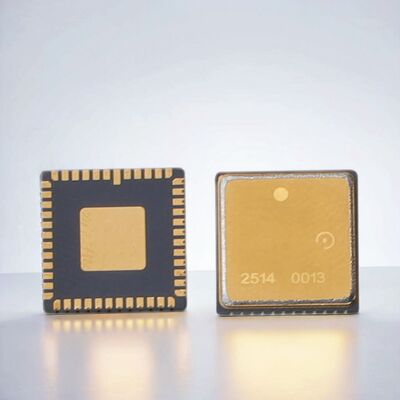

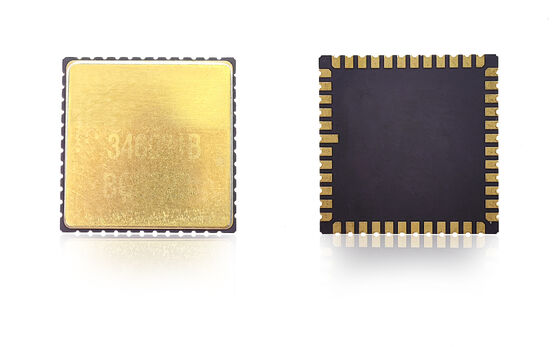

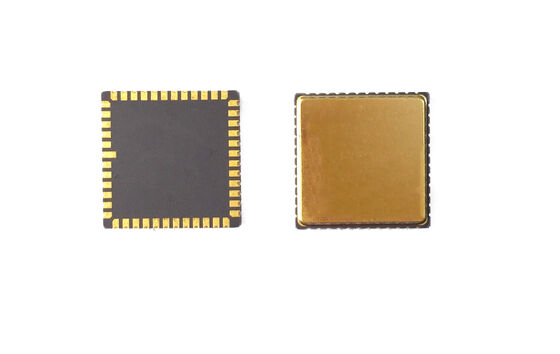

Czujnik prędkości kątowej MEMS MGZ318HC-A1 do systemu sterowania lotem UAV

Przegląd produktu

Nasz chip żyroskopu MEMS jest zoptymalizowany do zastosowań IMU i INS o wysokiej wydajności. Dzięki niskiej niestabilności dryfu i silnej odporności na wibracje, zapewnia dokładne i stabilne dane dla systemów nawigacji i sterowania. Kompaktowy rozmiar i elastyczne interfejsy ułatwiają integrację z różnymi platformami.

Wytyczne projektowe PCB

Kondensatory odsprzęgające dla pinów VCP, VREF, VBUF i VREG powinny być umieszczone jak najbliżej pinów
Zminimalizuj równoważną rezystancję ścieżek
Podłącz pozostałe końce kondensatorów odsprzęgających dla VREF, VBUF i VREG do najbliższego AVSS_LN, a następnie do masy sygnałowej przez koralik magnetyczny
Umieść kondensatory odsprzęgające dla VCC i VIO blisko odpowiednich pinów
Normalna praca VCC wymaga około 35 mA prądu - użyj szerokich ścieżek PCB dla stabilności napięcia
Unikaj prowadzenia ścieżek pod obudową dla płynnego montażu
Umieść komponenty tak, aby unikać obszarów koncentracji naprężeń
Unikaj dużych elementów rozpraszających ciepło oraz obszarów z zewnętrznym kontaktem mechanicznym, wytłaczaniem i ciągnięciem
Unikaj obszarów, w których śruby pozycjonujące są podatne na wypaczanie podczas instalacji

Specyfikacje techniczne

Wydajność	Jednostka	MGZ318HC-A1
Zakres	deg/s	400
Szerokość pasma @3DB (niestandardowa)	Hz	200
Dokładność wyjściowa (cyfrowy SPI)	bity	24
Częstotliwość próbkowania (ODR) (niestandardowa)	Hz	12K
Opóźnienie (niestandardowe)	ms	<1.5
Niestabilność dryfu	deg/hr(1σ)	<0.1
Niestabilność dryfu (1σ 10s)	deg/hr(1σ)	<1
Błąd dryfu w funkcji temperatury (1σ)	deg/hr(1σ)	<10
Współczynnik skali przy 25°C	lsb/deg/s	16000
Powtarzalność współczynnika skali (1σ)	ppm(1σ)	<20ppm
Współczynnik skali w funkcji temperatury (1σ)	ppm(1σ)	<150ppm
Nieliniowość współczynnika skali (1σ)	ppm	<150ppm
Kątowy błąd ruchu losowego (ARW)	°/√h	<0.05
Szum (Peak to Peak)	deg/s	<0.35
Czułość na przyspieszenie (G-Value)	°/hr/g	<1
Czas uruchomienia (ważne dane)	s	750m
Częstotliwość rezonansowa czujnika	hz	10.5k-13.5K

Specyfikacje środowiskowe

Uderzenie (włączony): 500g, 1ms

Odporność na uderzenia (wyłączony): 10000g, 10ms

Wibracje (włączony): 18g rms (20Hz do 2kHz)

Temperatura pracy: -40°C do +85°C

Temperatura przechowywania: -55°C do +125°C

Napięcie zasilania: 5±0.25V

Pobór prądu: 45mA

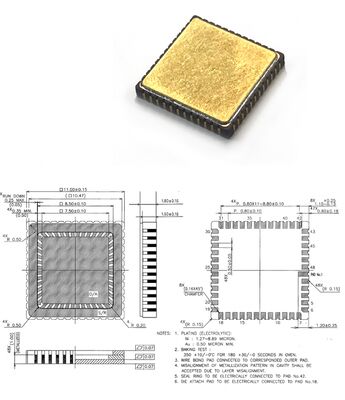

Instrukcje montażu
