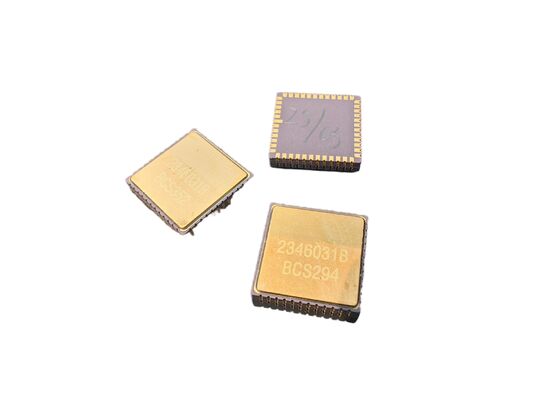

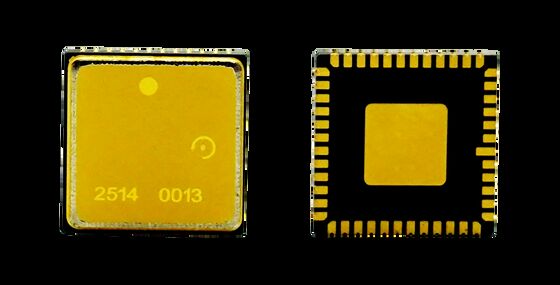

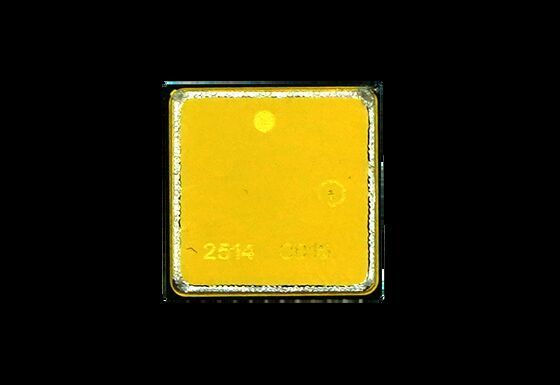

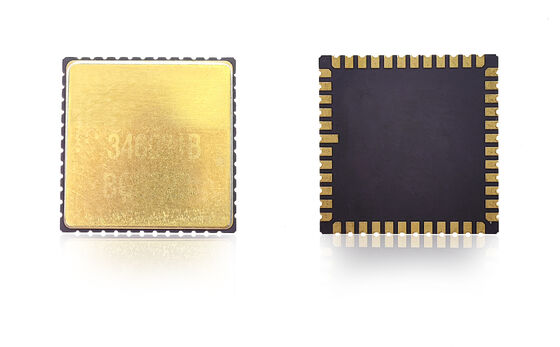

Niezawodny chip żyroskopu MEMS w cenie fabrycznej dla systemów nawigacji UAV

Nazwa marki:	Firepower
Numer modelu:	MGZ318HC-A1
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Zakres pomiarowy:

400 stopni/s

Stabilność odchylenia:

<0,1°/godz

przepustowość łącza:

200 Hz

Dokładność wyjściowa:

24 bity

Losowy spacer:

<0,05°/√ godz

Temperatura pracy:

-40ºC do +85ºC

Szczegóły pakowania:

gąbka + pudełko

Możliwość Supply:

500/miesiąc

Opis produktu

Niezawodny żyroskop MEMS w cenie fabrycznej dla systemów nawigacji UAV

Opis produktu

Zaprojektowany z myślą o precyzji i niezawodności, nasz żyroskop MEMS zapewnia spójne wykrywanie prędkości kątowej z minimalnym dryftem i wysoką stabilnością. Działa niezawodnie w warunkach wibracji i zmian temperatury, dzięki czemu nadaje się do dronów, robotyki i systemów autonomicznych. Łatwa integracja i wsparcie OEM sprawiają, że jest to preferowany wybór dla programistów systemów.

Wytyczne dotyczące projektowania PCB

Kondensatory odsprzęgające dla pinów VCP, VREF, VBUF i VREG powinny być umieszczone jak najbliżej pinów.
Minimalizuj równoważną rezystancję ścieżek.
Podłącz pozostałe końce kondensatorów odsprzęgających dla VREF, VBUF i VREG do najbliższego AVSS_LN, a następnie do masy sygnałowej przez koralik magnetyczny.
Umieść kondensatory odsprzęgające dla VCC i VIO blisko odpowiednich pinów.
Normalna praca VCC wymaga około 35 mA prądu - użyj szerokich ścieżek PCB dla stabilności napięcia.
Unikaj prowadzenia ścieżek pod obudową, aby zapewnić płynny montaż.
Umieść komponenty tak, aby unikać obszarów koncentracji naprężeń.
Unikaj dużych elementów rozpraszających ciepło i obszarów z zewnętrznym kontaktem mechanicznym.
Zapobiegaj umieszczaniu w obszarach podatnych na wypaczenia podczas instalacji.

Parametry techniczne

Wydajność	Jednostka	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Zakres	deg/s	400	400	400	400	400	100
Szerokość pasma @3DB (konfigurowalna)	Hz	90	180	200	200	300	50
Dokładność wyjściowa (cyfrowy SPI)	bity	24	24	24	24	24	24
Częstotliwość próbkowania (ODR) (konfigurowalna)	Hz	12K	12K	12K	12K	12K	12K
Opóźnienie (konfigurowalne)	ms	<3	<1.5	<1.5	<1.5	<1	<6
Stabilność dryftu	deg/hr(1σ)	<0.05	<0.05	<0.1	<0.5	<0.1	<0.02
Stabilność dryftu (1σ 10s)	deg/hr(1σ)	<0.5	<0.5	<1	<5	<1	<0.1
Błąd dryftu w funkcji temperatury (1σ)	deg/hr(1σ)	<5	<5	<10	<30	10	5
Współczynnik skali przy 25°C	lsb/deg/s	20000	20000	16000	16000	20000	80000
Powtarzalność współczynnika skali (1σ)	ppm(1σ)	<20ppm	<20ppm	<20ppm	<20ppm	<100ppm	<100ppm
Współczynnik skali w funkcji temperatury (1σ)	ppm(1σ)	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Nieliniowość współczynnika skali (1σ)	ppm	100ppm	100ppm	<150ppm	<150ppm	<300ppm	<300ppm
Kątowy błąd przypadkowy (ARW)	°/√h	<0.025	<0.025	<0.05	<0.25	<0.05	<0.005
Szum (od piku do piku)	deg/s	<0.15	<0.3	<0.35	<0.4	<0.25	<0.015
Czułość na przyspieszenie G	°/hr/g	<1	<1	<1	<3	<1	<1
