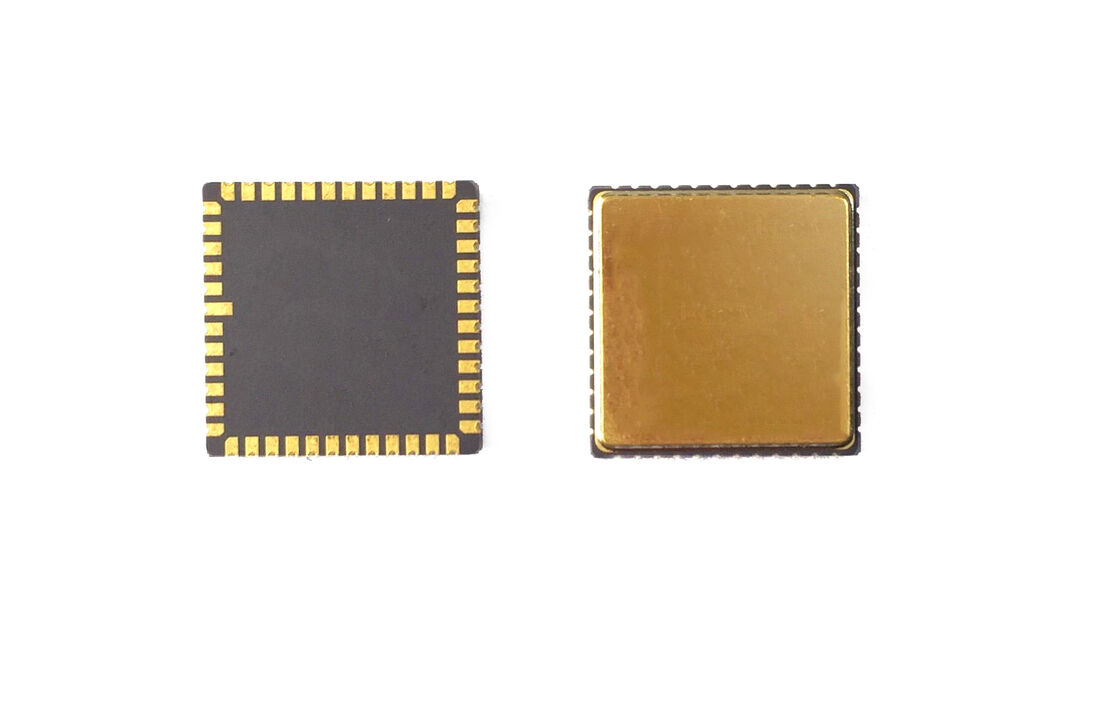

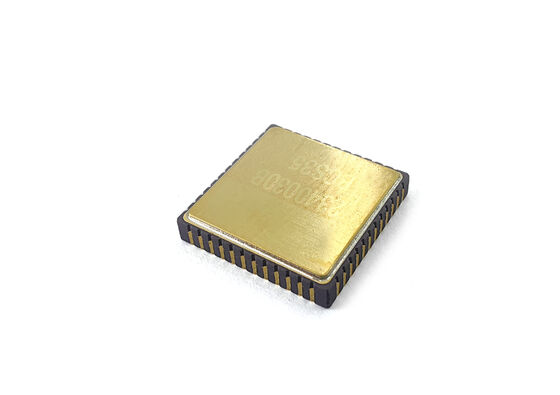

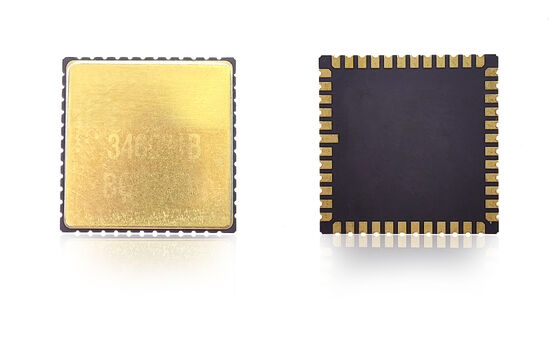

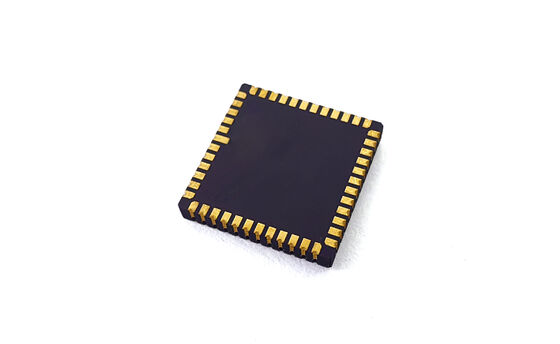

Wysokiej wydajności jednoosiowy żyroskop MEMS dla zintegrowanego systemu nawigacji

Wysokiej wydajności jednoosiowy żyroskop MEMS dla zintegrowanego systemu nawigacji

Nazwa marki: Firepower
Numer modelu: MGZ318HC-A1
MOQ: 1
Cena £: Negocjowalne
Warunki płatności: T/T
Zdolność do zaopatrzenia: 500/miesiąc
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Zakres pomiarowy:
400 stopni/s
Stabilność odchylenia:
<0,1°/godz
Przepustowość łącza:
200 Hz
Losowy spacer:
<0,05°/√ godz
Temperatura pracy:
-40ºC do +85ºC
Napięcie zasilania:
5±0,25V
Szczegóły pakowania:
gąbka + pudełko
Możliwość Supply:
500/miesiąc
Podkreślić:

Jednoosiowy MEMS Gyroscope Chip

,

Gyroskop MEMS dla systemu nawigacji

,

Zintegrowany żyroskop nawigacyjny

Opis produktu
Wysokowydajny jednosalowy żyroskop MEMS do zintegrowanego systemu nawigacyjnego
Ten wysokowydajny żyroskop MEMS zapewnia dokładny i stabilny pomiar prędkości kątowej dla systemów nawigacyjnych i sterowania. Charakteryzuje się niskim poziomem szumów, niskim dryftem i doskonałą adaptacyjnością środowiskową, co czyni go idealnym do sterowania lotem dronów, nawigacji inercyjnej i automatyki przemysłowej. Zaprojektowany z myślą o bezproblemowej integracji, obsługuje elastyczne interfejsy i opcje dostosowywania.
Wytyczne projektowe PCB
  • Kondensatory odsprzęgające dla pinów VCP, VREF, VBUF i VREG powinny być umieszczone jak najbliżej pinów.
  • Minimalizuj równoważną rezystancję ścieżek.
  • Podłącz pozostałe końce kondensatorów odsprzęgających dla VREF, VBUF i VREG do najbliższego AVSS_LN, a następnie do masy sygnałowej przez koralik magnetyczny.
  • Umieść kondensatory odsprzęgające dla VCC i VIO blisko odpowiednich pinów.
  • Prąd normalnej pracy VCC: około 35 mA - wymaga szerokich ścieżek PCB dla stabilności napięcia.
  • Unikaj prowadzenia ścieżek pod obudową w celu ułatwienia montażu.
  • Umieść komponenty tak, aby unikać obszarów koncentracji naprężeń.
  • Unikaj obszarów z elementami o dużym rozpraszaniu ciepła, zewnętrznym kontaktem mechanicznym, ściskaniem, ciągnięciem i wypaczaniem przez śruby pozycjonujące podczas instalacji.
MEMS gyroscope chip PCB design layout and component placement
Parametry techniczne
Wydajność Jednostka MGZ332HC-P1 MGZ332HC-P5 MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1 MGZ330HC-A1
Zakresdeg/s400400400400400100
Szerokość pasma @3DB (niestandardowa)Hz9018020020030050
Dokładność wyjściowa (cyfrowy SPI)bity242424242424
Częstotliwość wyjściowa (ODR) (niestandardowa)Hz12K12K12K12K12K12K
Opóźnienie (niestandardowe)ms<3<1.5<1.5<1.5<1<6
Stabilność dryftudeg/hr(1σ)<0.05<0.05<0.1<0.5<0.1<0.02
Stabilność dryftu (1σ 10s)deg/hr(1σ)<0.5<0.5<1<5<1<0.1
Błąd dryftu w funkcji temperatury (1σ)deg/hr(1σ)<5<5<10<30105
Współczynnik skali przy 25°Clsb/deg/s200002000016000160002000080000
Powtarzalność współczynnika skali (1σ)ppm(1σ)<20ppm<20ppm<20ppm<20ppm<100ppm<100ppm
Współczynnik skali w funkcji temperatury (1σ)ppm(1σ)100ppm100ppm<150ppm<150ppm<300ppm<300ppm
Nieliniowość współczynnika skali (1σ)ppm100ppm100ppm<150ppm<150ppm<300ppm<300ppm
Kątowy szum losowy (ARW)°/√h<0.025<0.025<0.05<0.25<0.05<0.005
Szum (od piku do piku)deg/s<0.15<0.3<0.35<0.4<0.25<0.015
Czułość na przyspieszenie G°/hr/g<1<1<1<3<1<1
Dodatkowe specyfikacje
  • Czas uruchomienia (ważne dane): 750 ms
  • Częstotliwość rezonansowa czujnika: 10,5-13,5 kHz
  • Uderzenie (włączony): 500 g, 1 ms
  • Odporność na uderzenia (wyłączony): 10000 g, 10 ms
  • Wibracje (włączony): 18 g rms (20 Hz do 2 kHz)
  • Temperatura pracy: -40°C do +85°C
  • Temperatura przechowywania: -55°C do +125°C
  • Napięcie zasilania: 5 ± 0,25 V
  • Pobór prądu: 45 mA

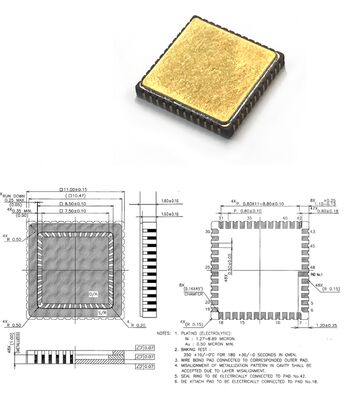

Instrukcje instalacji
MEMS gyroscope chip installation guidelines and mounting specifications
