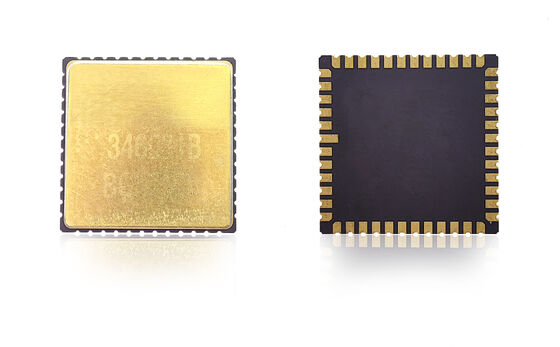

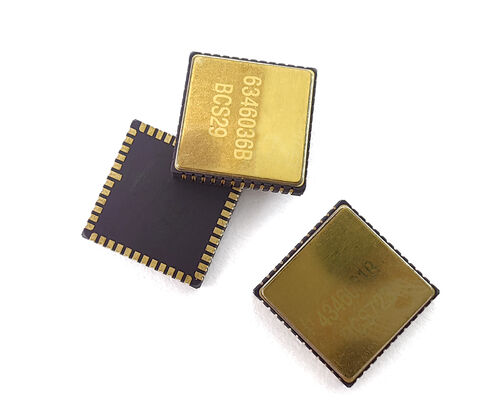

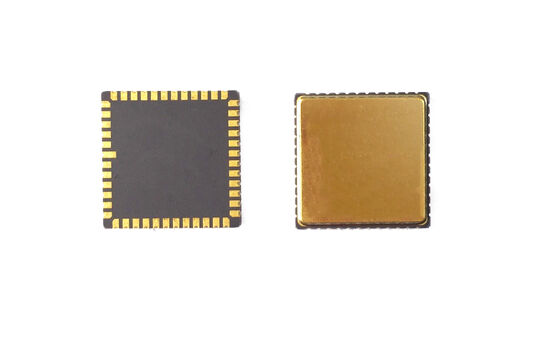

Wysokiej dokładności żyroskop MEMS 1-osiowy czujnik prędkości kątowej do sterowania przemysłowego

Nasz chip żyroskopu MEMS to precyzyjny czujnik prędkości kątowej przeznaczony do wymagających zastosowań w zakresie wykrywania ruchu i nawigacji. Dzięki niskiemu dryftowi punktu zerowego, wysokiej stabilności i silnej odporności na wstrząsy i wibracje, zapewnia niezawodne działanie w złożonych środowiskach. Jego kompaktowa konstrukcja i interfejsy cyfrowe umożliwiają łatwą integrację z systemami IMU, UAV i robotyki. Dostępna jest personalizacja OEM, aby spełnić Twoje dokładne wymagania.

• Kondensatory odsprzęgające dla pinów VCP, VREF, VBUF i VREG powinny być umieszczone jak najbliżej pinów
• Minimalizuj równoważną rezystancję ścieżek
• Pozostałe końce kondensatorów odsprzęgających dla VREF, VBUF i VREG są podłączone do najbliższego AVSS_LN, a następnie do masy sygnałowej przez koralik magnetyczny
• Kondensatory odsprzęgające dla VCC i VIO umieszczone blisko odpowiednich pinów
• Prąd normalnej pracy VCC: około 35 mA - wymaga szerokich ścieżek PCB dla stabilności napięcia
• Unikaj prowadzenia ścieżek pod obudową w celu zapewnienia płynnego montażu
• Umieść komponenty tak, aby unikać obszarów koncentracji naprężeń
• Unikaj dużych elementów rozpraszających ciepło oraz obszarów z zewnętrznym kontaktem mechanicznym, ściskaniem, ciągnięciem lub wypaczaniem podczas instalacji

• Czas uruchomienia (ważne dane): 750 ms
• Częstotliwość rezonansowa czujnika: 10,5-13,5 kHz
• Uderzenie (włączony): 500 g, 1 ms
• Odporność na uderzenia (wyłączony): 10000 g, 10 ms
• Wibracje (włączony): 18 g rms (20 Hz do 2 kHz)
• Temperatura pracy: -40°C do +85°C
• Temperatura przechowywania: -55°C do +125°C
• Napięcie zasilania: 5 ± 0,25 V
• Pobór prądu: 45 mA
