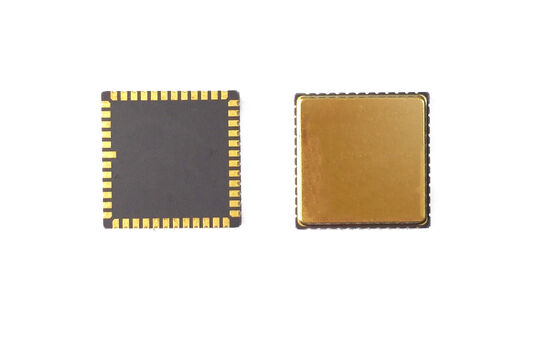

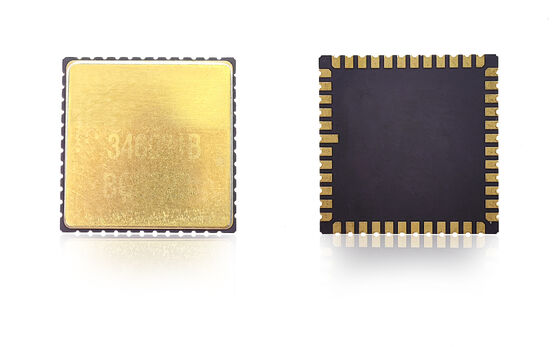

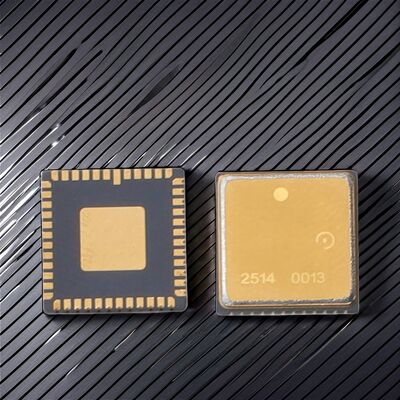

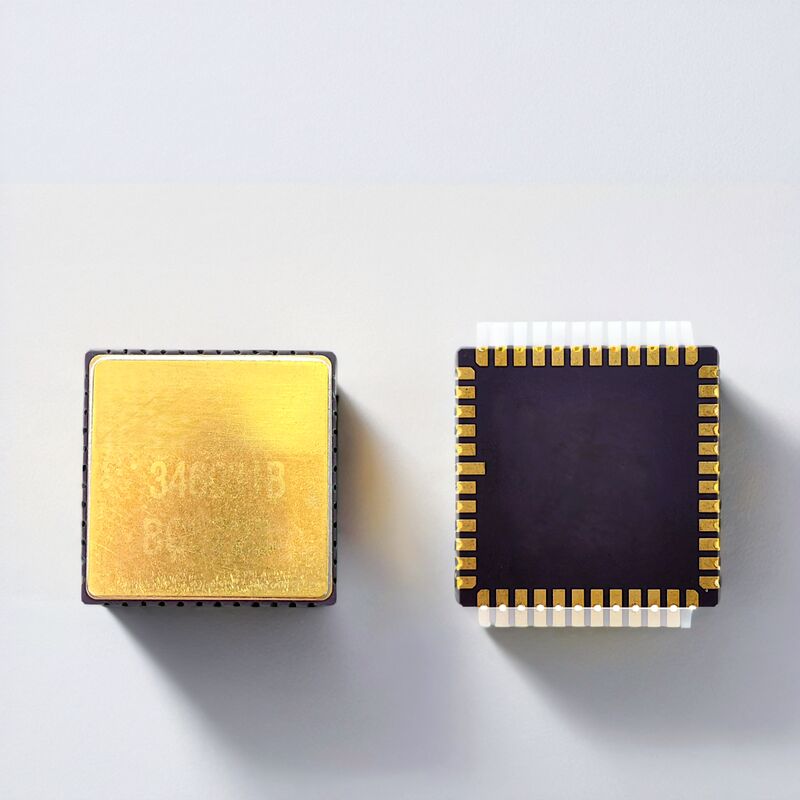

Wysokiej precyzji czujnik prędkości kątowej z żyroskopem MEMS

Nazwa marki:	Firepower
Numer modelu:	MGZ318HC-A1
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Zakres pomiarowy:

400

Stabilność odchylenia:

<0,1°/godz

Stabilność odchylenia (10 s):

<1°/godz

Stabilność odchylenia (1 s):

<3°/godz

Błąd odchylenia w stosunku do temperatury:

<10°/godz

Powtarzalność stronniczości:

<0,5°/godz

Szerokość pasma @3DB dostosowana):

200 Hz

Kątowy błądzenie losowe (ARW):

<0,05°/√ godz

Szczegóły pakowania:

gąbka + pudełko

Możliwość Supply:

500/miesiąc

Opis produktu

Ten wydajny żyroskop MEMS zapewnia dokładne i stabilne pomiary prędkości kątowej dla systemów nawigacji i sterowania.i doskonałą zdolność adaptacyjną do środowiskaJest idealny do sterowania lotami bezzałogowych statków powietrznych, nawigacji inercyjnej i automatyki przemysłowej.

Projektowanie PCB:

Kondensatory odłączające dla pinów VCP, VREF, VBUF i VREG powinny być umieszczone tak blisko pinów, jak to możliwe, a odpowiedni opór śladów powinien być zminimalizowany.Pozostałe końce kondensatorów odłączających do VREFPołączenia VCC, VBUF i VREG są podłączone do najbliższego AVSS _ LN, a następnie do sygnału naziemnego za pośrednictwem magnetycznej beady.W przypadku normalnej pracy VCCW celu sprawnego montażu urządzenia należy unikać przemieszczania się pod opakowaniem.Zlokalizować elementy, aby uniknąć obszarów koncentracji napięćNależy unikać dużych elementów rozpraszających ciepło oraz obszarów o zewnętrznym kontakcie mechanicznym, wytłaczania i ciągnięcia,oraz obszarów, w których śruby pozycjonowania są podatne na wypaczenie podczas całkowitej instalacji.

Parametry techniczne

wydajność	Jednostka	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Zakres	stopnie/s	400	400	400	400	400	100
Szerokość pasma @ 3DB dostosowana)	Hz	90	180	200	200	300	50
Dokładność wyjścia (digital SPI)	bity	24	24	24	24	24	24
Prędkość wyjścia (ODR) (zaopatrzona)	Hz	12K	12K	12K	12K	12K	12K
Opóźnienie (na zamówienie)	ms	(3)	< 1.5	< 1.5	< 1.5	< 1	< 6
Stabilność biasu	Deg/hr ((1o)	< 0.05	< 0.05	< 0.1	< 0.5	< 0.1	< 0.02
Stabilność stronniczości (1σ 10s)	Deg/hr ((1o)	< 0.5	< 0.5	< 1	< 5	< 1	< 0.1
Błąd przesunięcia w stosunku do temperatury (1σ)	Deg/hr ((1o)	< 5	< 5	< 10	< 30	10	5
Współczynnik skali w temperaturze 25°C	Lsb/stopnie/s	20000	20000	16000	16000	20000	80000
Powtarzalność współczynnika skali (1σ)	ppm (((1o)	< 20 ppm	< 20 ppm	< 20 ppm	< 20 ppm	< 100 ppm	< 100 ppm
Współczynnik skali w stosunku do temperatury (1σ)	ppm (((1o)	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Nieliniowość współczynnika skali (1σ)	ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Przypadkowy krok kątowy (ARW)	°/√h	< 0.025	< 0.025	< 0.05	< 0.25	< 0.05	< 0.005
Hałas (od szczytu do szczytu)	stopnie/s	< 0.15	< 0.3	< 0.35	< 0.4	< 0.25	< 0.015
GWaluta wrażliwości	°/h/g	< 1	< 1	< 1	(3)	< 1	< 1
Czas uruchomienia (prawidłowe dane)	s	750 m
Częstotliwość rezonansowa czujnika	hz	10.5k-13.5k
Przystosowanie do środowiska
Uderzenie (włączona moc)	500 g, 1 min.
Odporność na uderzenie (wyłączanie mocy)	10000 g, 10 min.
wibracja (włączona moc)	18 g rms (20 Hz do 2 kHz)
Temperatura pracy	-40oC----+85oC
Temperatura przechowywania	-55oC----+125oC
Napięcie zasilania	5 ± 0,25 V
Konsumpcja bieżąca	45ma

Instrukcje instalacji
