Chipy gyroskopów MEMS nowej generacji do wymagających zastosowań

Nazwa marki:	Firepower
Numer modelu:	MGZ318HC-A1
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Zakres pomiarowy:

400 stopni/s

Stabilność odchylenia:

<0,1°/godz

przepustowość łącza:

200 Hz

Losowy spacer:

<0,05°/√ godz

Dokładność wyjściowa:

24 bity

Napięcie zasilania:

5±0,25V

Szczegóły pakowania:

gąbka + pudełko

Możliwość Supply:

500/miesiąc

Opis produktu

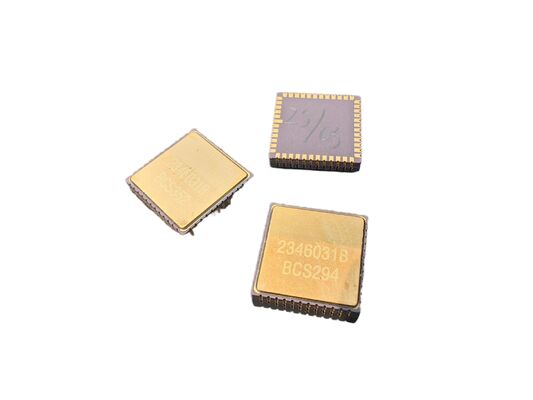

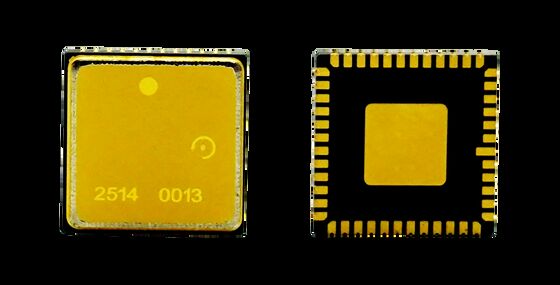

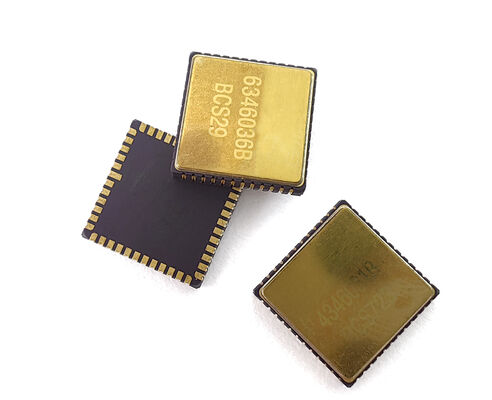

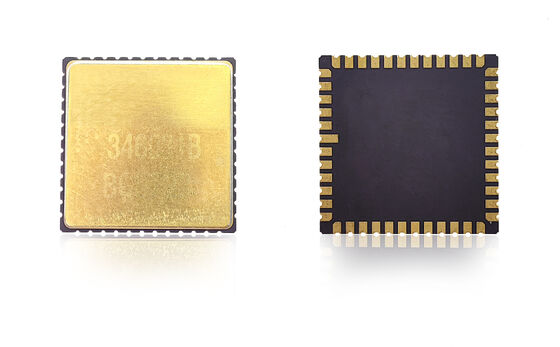

Chipy gyroskopów MEMS nowej generacji do wymagających zastosowań

Przegląd produktu

Nasz żyroskop MEMS to wysokowydajny czujnik kątowy zaprojektowany do precyzyjnego wykrywania ruchu i nawigacji.i doskonała odporność na wstrząsy i wibracje, zapewniając niezawodną wydajność w wymagających warunkach.

Dzięki kompaktowemu rozmiarowi, niskim zużyciu energii i elastycznym interfejsom cyfrowym może być łatwo zintegrowany z systemami IMU, UAV, robotyki i nawigacji inercyjnej.Dostosowanie OEM jest obsługiwane w celu spełnienia specyficznych wymagań projektu, co czyni go idealnym rozwiązaniem zarówno dla zastosowań przemysłowych, jak i handlowych.

Wytyczne dotyczące projektowania PCB

Kondensatory odłączające dla szpil VCP, VREF, VBUF i VREG powinny być umieszczone jak najbliżej szpil
Minimalizować równoważny opór śladów
Podłącz pozostałe końce kondensatorów odłączania dla VREF, VBUF i VREG do najbliższego AVSS_LN, a następnie do sygnału naziemnego za pośrednictwem magnetycznego wiązki
Umieść kondensatory odłączające dla VCC i VIO w pobliżu odpowiednich pinów
Normalny prąd pracy VCC: około 35 mA - wymaga szerokich śladów PCB dla stabilności napięcia
Unikaj routingu pod opakowaniem dla płynnego montażu
Zlokalizować elementy, aby uniknąć obszarów koncentracji napięć
Unikaj obszarów z dużymi elementami rozpraszającymi ciepło, zewnętrznym kontaktem mechanicznym, wytłaczaniem, ciąganiem i pozycjonowaniem skrutów podczas montażu

Specyfikacje techniczne

Wydajność	Jednostka	MGZ332HC-P1	MGZ332HC-P5	MGZ318HC-A1	MGZ221HC-A4	MGZ330HC-O1	MGZ330HC-A1
Zakres	stopnie/s	400	400	400	400	400	100
Szerokość pasma @ 3DB (na zamówienie)	Hz	90	180	200	200	300	50
Dokładność wyjścia (SPI cyfrowe)	bity	24	24	24	24	24	24
Poziom wyjścia (ODR) (na zamówienie)	Hz	12K	12K	12K	12K	12K	12K
Opóźnienie (na zamówienie)	ms	(3)	< 1.5	< 1.5	< 1.5	< 1	< 6
Stabilność biasu	Deg/hr ((1σ)	< 0.05	< 0.05	< 0.1	< 0.5	< 0.1	< 0.02
Stabilność stronniczości (1σ 10s)	Deg/hr ((1σ)	< 0.5	< 0.5	< 1	< 5	< 1	< 0.1
Błąd przesunięcia w stosunku do temperatury (1σ)	Deg/hr ((1σ)	< 5	< 5	< 10	< 30	10	5
Współczynnik skali w temperaturze 25°C	Lsb/stopnie/s	20000	20000	16000	16000	20000	80000
Powtarzalność współczynnika skali (1σ)	ppm ((1σ)	< 20 ppm	< 20 ppm	< 20 ppm	< 20 ppm	< 100 ppm	< 100 ppm
Współczynnik skali w stosunku do temperatury (1σ)	ppm ((1σ)	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Nieliniowość współczynnika skali (1σ)	ppm	100 ppm	100 ppm	< 150 ppm	< 150 ppm	< 300 ppm	< 300 ppm
Przykładowy bieg kątowy (ARW)	°/√h	< 0.025	< 0.025	< 0.05	< 0.25	< 0.05	< 0.005
Hałas (od szczytu do szczytu)	stopnie/s	< 0.15	< 0.3	< 0.35	< 0.4	< 0.25	< 0.015
G Wrażliwość wartości	°/h/g	< 1	< 1	< 1	(3)	< 1	< 1

Dodatkowe parametry techniczne

Czas uruchomienia (dane ważne): 750 ms
Częstotliwość rezonansu czujnika: 10,5k-13,5kHz

Przystosowanie do środowiska

Wpływ (włączenie mocy): 500 g, 1 ms
Odporność na uderzenie (wyłączenie mocy): 10000 g, 10 ms
Wibracja (włączona moc): 18g rms (20Hz do 2kHz)
Temperatura pracy: -40°C do +85°C
Temperatura przechowywania: -55°C do +125°C
Napięcie zasilania: 5±0,25V
Zużycie prądu: 45 mA

Instrukcje instalacji
