Opis produktu

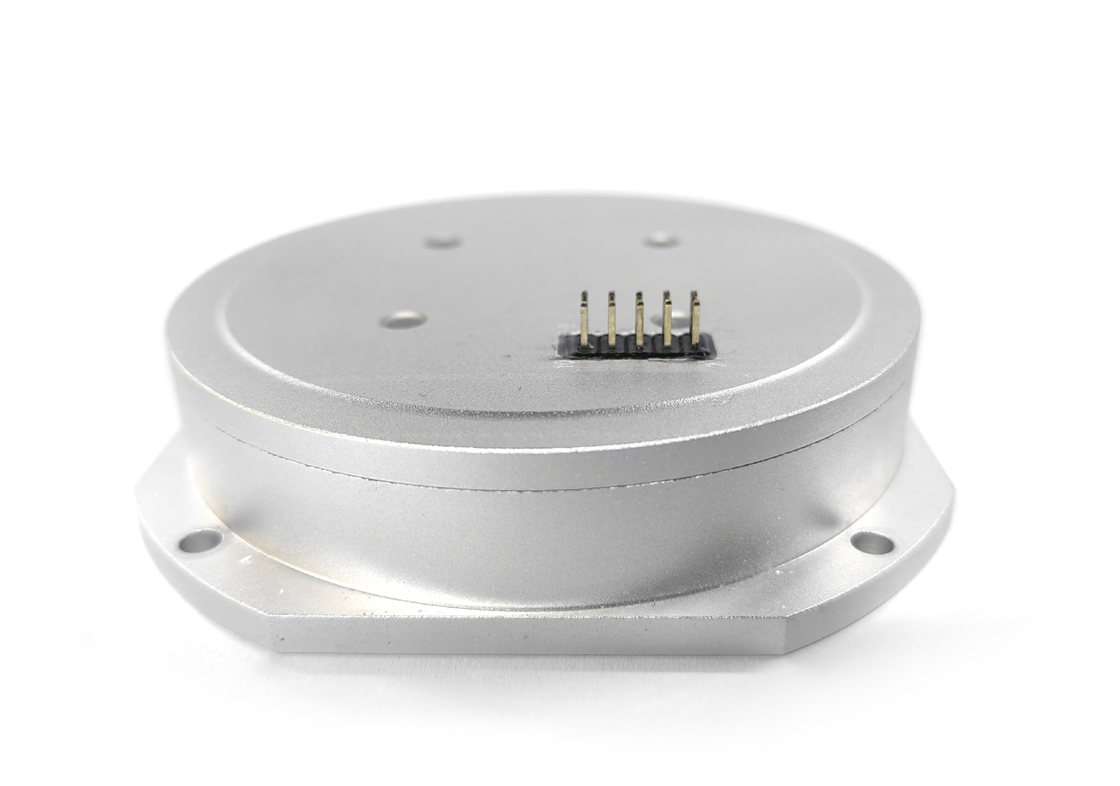

Mikro-nanowłóknowy żyroskop optyczny MFOG-910 to wysokowydajny czujnik prędkości kątowej wykorzystujący efekt Sagnaca. Dzięki kompaktowej konstrukcji (82 mm × 82 mm × 19,5 mm) i niewielkiej wadze (≤150 g) idealnie nadaje się do kontroli położenia w zastosowaniach lotniczych i obronnych. Jego solidna wydajność obejmuje zakres ±240°/s i stabilność zerowego dryfu ≤0,8°/H.

Produkt składa się głównie z elementów toru optycznego, elementów obwodów i elementów konstrukcyjnych. Charakteryzuje się prostą konstrukcją, brakiem ruchomych części, brakiem części zużywających się, szybkim startem, małym rozmiarem, niewielką wagą i tak dalej. Może być stosowany do kontroli położenia i pomiaru nośnika.

Skład

Produkt składa się głównie z następujących elementów:

A) zespół toru optycznego;

B) Płyta obwodów sygnału detekcji i sterowania;

         C) Szkielet pierścienia światłowodowego, obudowa i inne części konstrukcyjne

Główne parametry

Rysunek obrysu

Aplikacje

Kompaktowa i lekka konstrukcjaTypowe zastosowania obejmują:Bezzałogowe statki powietrzne (UAV)Autonomiczne systemy nawigacji

Robotyka i pojazdy inteligentne

• Platformy stabilizacji anten

• Systemy śledzenia elektrooptycznego

• Inercyjne systemy nawigacyjne (INS)

• Bezzałogowe pojazdy naziemne (UGV)

• Przemysłowe systemy sterowania ruchem

• Zamiennik Fizoptika VG910

• MFOG-910 został zaprojektowany tak, aby zapewnić porównywalną lub lepszą wydajność w porównaniu do żyroskopu światłowodowego Fizoptika VG910.

• Zalety obejmują:

• Porównywalna stabilność dryfu i wydajność błądzenia losowego

Kompatybilny zakres pomiaru prędkości kątowej

Kompaktowa i lekka konstrukcjaUlepszona stabilność zasilania i niezawodnośćOpłacalne alternatywne rozwiązanieDzięki temu MFOG-910 jest doskonałym wyborem dla klientów poszukujących niezawodnego zamiennika dla Fizoptika VG910 w zastosowaniach nawigacji inercyjnej i stabilizacji.

Parametr

• Żyroskop światłowodowy VG910H1Mikro-nanowłóknowy żyroskop optyczny MFOG-910

• Zakres prędkości kątowej (°/s)250

• ±240

• Stabilność dryfu (RMS, °/h)

• 1

≤0,8Błądzenie losowe kąta (°/√h)

≤0,02

Szeroki zakres temperatur pracy

Te cechy sprawiają, że czujniki FOG są idealne do zastosowań nawigacyjnych i naprowadzania.

4. Jakie aplikacje wykorzystują żyroskopy światłowodowe?

Żyroskopy światłowodowe są szeroko stosowane w:Nawigacja UAV i dronówInercyjne systemy nawigacyjne (INS)Platformy stabilizacji elektrooptycznej

Pojazdy autonomiczne i robotyka

Systemy nawigacji morskiejSystemy naprowadzania w lotnictwie i kosmonautyce5. Dlaczego wybierać żyroskopy światłowodowe do nawigacji UAV?
Żyroskopy światłowodowe oferują kilka zalet dla systemów UAV:Wysoka precyzja pomiaru położeniaSzybka reakcja i wysokie pasmo przenoszenia

Doskonała odporność na wibracje

Długoterminowa stabilność podczas lotu

• Te cechy sprawiają, że czujniki FOG są idealne do systemów sterowania lotem i nawigacji dronów.

• 6. Jak żyroskopy światłowodowe porównują się z żyroskopami MEMS?

• Żyroskopy światłowodowe zazwyczaj zapewniają:

• Wyższą dokładność

• Niższy dryf

Lepszą długoterminową stabilnośćŻyroskopy MEMS są zazwyczaj mniejsze i tańsze, ale często są używane w systemach nawigacji o niższej precyzji.
