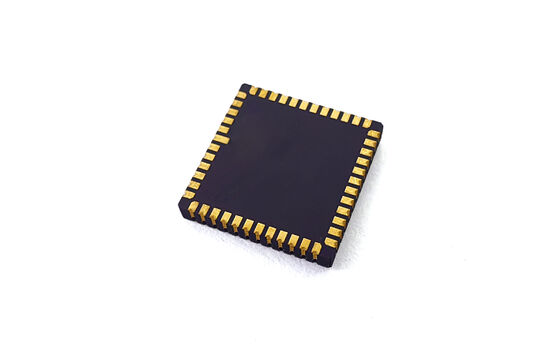

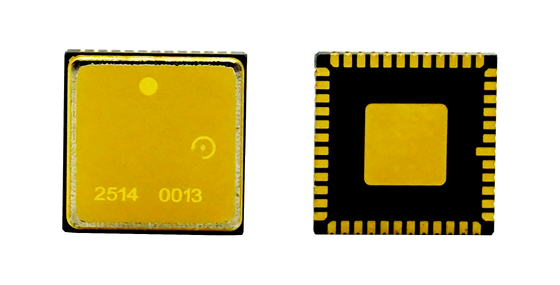

Nawigacyjny MEMS Gyroscope Chip dla UAV i nawigacji

Nawigacyjny MEMS Gyroscope Chip dla UAV i nawigacji

Nazwa marki: Firepower
Numer modelu: MGZ221HC
MOQ: 1
Cena £: Negocjowalne
Warunki płatności: T/T, L/C, Western Union
Zdolność do zaopatrzenia: 100 szt./Miesiąc
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Nazwa produktu:
Płytka żyroskopowa
Zakres:
400 stopni/s
przepustowość łącza:
>200 Hz, @3dB
Rezolucja:
24 bity
Współczynnik skali:
16000 funtów/stopień/s, @25℃
Opóźnienie (dostosowane):
<1,5 ms
Szczegóły pakowania:
gąbka + pudełko
Możliwość Supply:
100 szt./Miesiąc
Podkreślić:

chip żyroskopu MEMS w zakresie nawigacji

,

Żyroskop MEMS do nawigacji bezzałogowych statków powietrznych

,

Żyroskop światłowodowy z gwarancją

Opis produktu
Nawigacyjny MEMS Gyroscope Chip dla UAV i nawigacji
Gyroskop MEMS o wysokiej precyzji do pomiaru inercji
Nasz żyroskop MEMS dostarcza wysokiej precyzji czujnik kątowy dla zaawansowanych aplikacji nawigacji inercjalnej i kontroli ruchu.Zaprojektowany z niezawodnością na poziomie lotniczym i trwałością przemysłową, zapewnia ultra niską hałas, niską niestabilność stronniczości i doskonałą stabilność temperatury dla platform wymagających długotrwałej dokładności i solidnej wydajności.
Zaprojektowany dla dronów, autonomicznych robotów i sprzętu przemysłowego, ten żyroskop MEMS oferuje szybką reakcję dynamiczną, kompaktowy czynnik kształtu,i niskiego zużycia energii, co czyni go idealnym rozwiązaniem dla wbudowanych systemów nawigacji i precyzyjnych platform ruchowych..
Wytyczne dotyczące projektowania PCB
  • Kondensatory odłączające dla szpil VCP, VREF, VBUF i VREG powinny być umieszczone tak blisko szpil, jak to tylko możliwe przy minimalnym oporze śladowym
  • Pozostałe końce kondensatorów odłączania dla VREF, VBUF i VREG powinny być podłączone do najbliższego AVSS_LN, a następnie do sygnału naziemnego za pośrednictwem wiązki magnetycznej
  • Kondensatory odłączające dla VCC i VIO muszą być umieszczone w pobliżu odpowiednich pinów
  • Działanie VCC wymaga około 35mA prądu - użyj szerokich śladów PCB dla stabilności napięcia
  • Unikaj routingu pod opakowaniem dla płynnego montażu
  • Położenie elementów z dala od obszarów stężenia naprężeń, źródeł ciepła i punktów styku mechanicznych

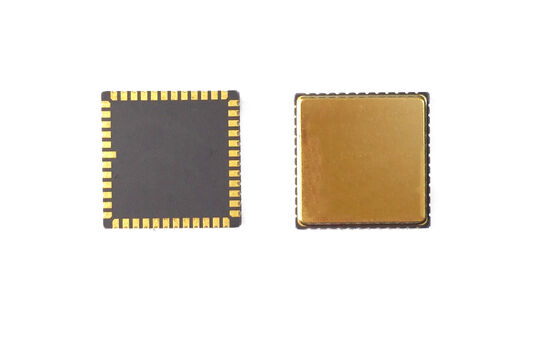

Nawigacyjny MEMS Gyroscope Chip dla UAV i nawigacji 0
Specyfikacje techniczne
Wydajność Jednostka MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1
Zakres stopnie/s 400 400 400
Szerokość pasma @ 3DB dostosowana Hz 200 200 300
Dokładność wyjścia (digital SPI) bity 24 24 24
Prędkość wyjścia (ODR) (zaopatrzona) Hz 12K 12K 12K
Opóźnienie (na zamówienie) ms < 1.5 < 1.5 < 1
Stabilność biasu Deg/hr ((1o) < 0.1 < 0.5 < 0.1
Stabilność stronniczości (1σ 10s) Deg/hr ((1o) < 1 < 5 < 1
Stabilność stronniczości (1σ 1s) Deg/hr ((1o) (3) < 15 (3)
Błąd przesunięcia w stosunku do temperatury (1σ) Deg/hr ((1o) < 10 < 30 10
Zmiany temperatury przesunięcia, kalibrowane ((1σ) Deg/hr ((1o) < 1 < 10 < 1
Powtarzalność stronniczości Deg/hr ((1o) < 0.5 (3) < 0.3
Współczynnik skali w temperaturze 25°C Lsb/stopnie/s 16000 16000 20000
Powtarzalność współczynnika skali (1σ) ppm (((1o) < 20 ppm < 20 ppm < 100 ppm
Współczynnik skali w stosunku do temperatury (1σ) ppm (((1o) < 100 ppm < 100 ppm < 300 ppm
Nieliniowość współczynnika skali (1σ) ppm < 150 ppm < 150 ppm < 300 ppm
Przypadkowy krok kątowy (ARW) °/√h < 0.05 < 0.25 < 0.05
Hałas (od szczytu do szczytu) stopnie/s < 0.35 < 0.4 < 0.25
GWaluta wrażliwości °/h/g < 1 (3) < 1
Błąd naprawy drgań ((12gRMS,20-2000) °/h/g ((rms) < 1 (3) < 1
Czas uruchomienia (prawidłowe dane) s 750 m
Częstotliwość rezonansowa czujnika hz 10.5k-13.5k
Specyfikacje środowiskowe
  • Wpływ (włączenie mocy): 500 g, 1 ms
  • Odporność na uderzenie (wyłączanie mocy): 10000 g, 10 ms
  • Wibracja (włączona moc): 18g rms (20Hz do 2kHz)
  • Temperatura pracy: -40°C do +85°C
  • Temperatura przechowywania: -55°C do +125°C
  • Napięcie zasilania: 5±0,25V
  • Zużycie prądu: 45 ma

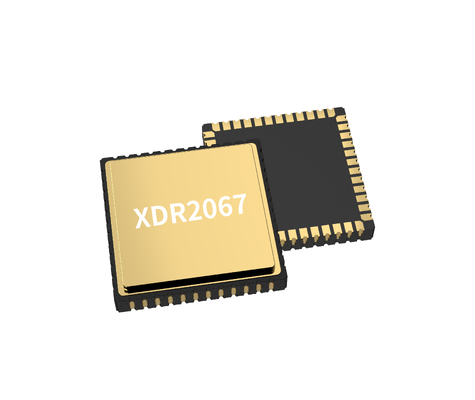

Nawigacyjny MEMS Gyroscope Chip dla UAV i nawigacji 1
Wytyczne dotyczące instalacji
Wysokiej wydajności żyroskop MEMS jest wysokiej precyzji sprzętu testowego.
  • Ocena umieszczenia czujników przy użyciu analizy termicznej, symulacji naprężenia mechanicznego (mierzenie gięcia/FEA) oraz badania odporności na uderzenia
  • Utrzymać odpowiednią odległość od:
    • Zalecenia grubości PCB: 1,6-2,0 mm w celu zminimalizowania nieodłącznego stresu
    • Przyciski/punkty obciążenia mechanicznego
    • Źródła ciepła (kontrolery, układy graficzne), które mogą podnosić temperaturę PCB
  • Unikaj umieszczania w miejscach narażonych na obciążenia mechaniczne, wypaczenia lub rozszerzanie cieplne
