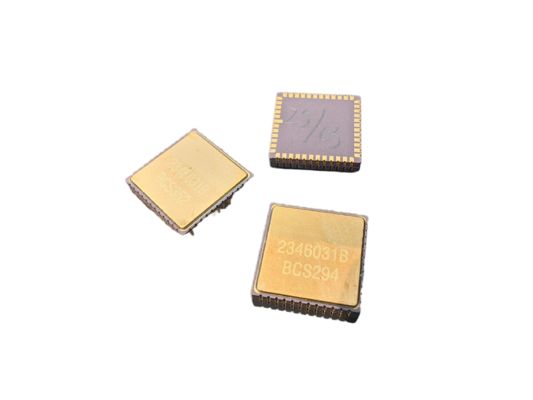

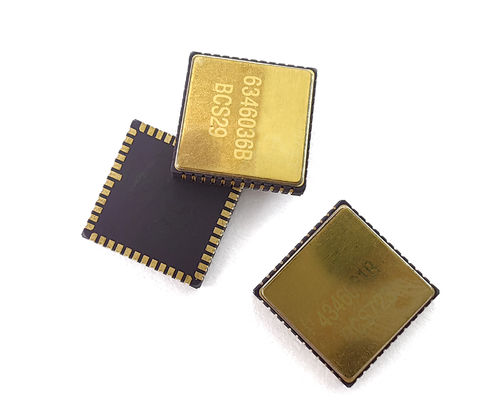

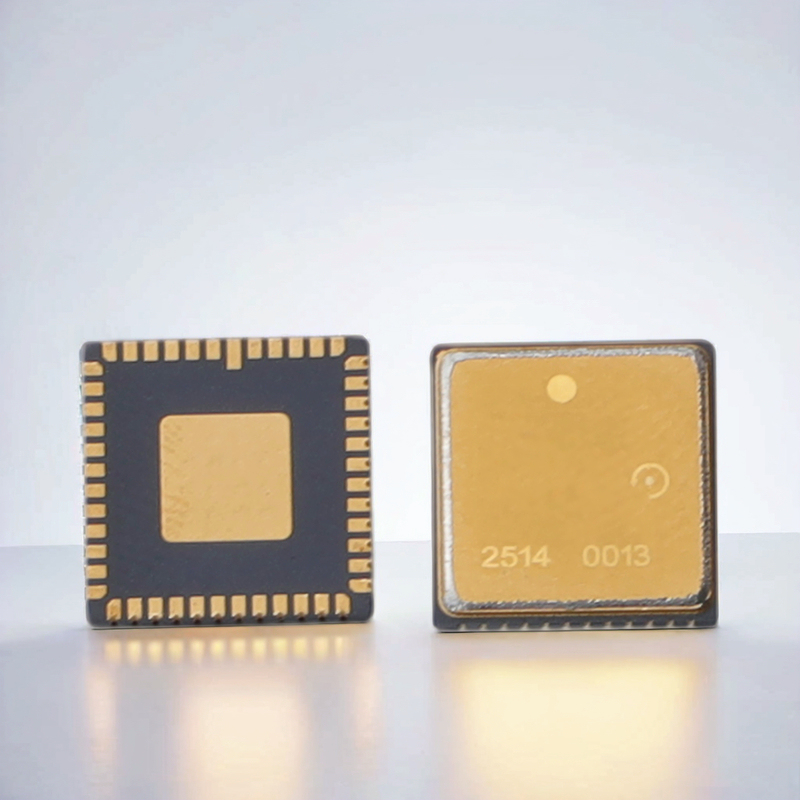

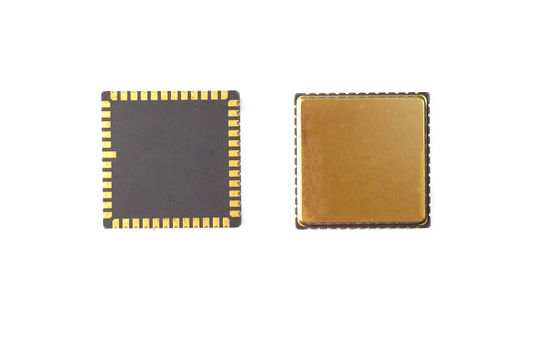

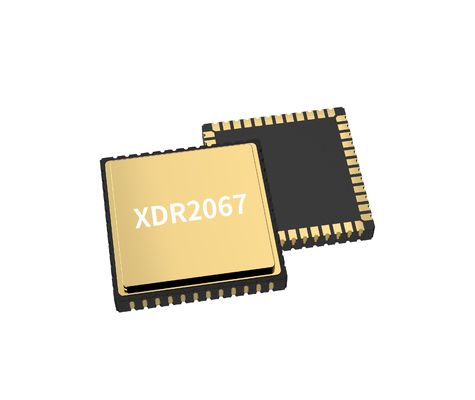

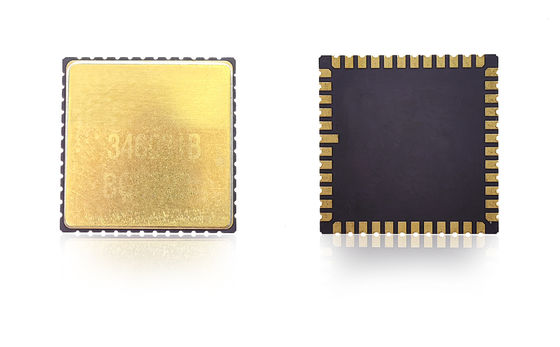

Wysokostabilny inercyjny czujnik żyroskopowy MEMS do integracji OEM IMU

Nasz układ żyroskopowy MEMS zapewnia precyzyjne wykrywanie prędkości kątowej na potrzeby zaawansowanych zastosowań nawigacji inercyjnej i sterowania ruchem. Zaprojektowany z myślą o niezawodności na poziomie lotniczym i trwałości klasy przemysłowej, zapewnia wyjątkowo niski poziom hałasu, małą niestabilność odchylenia i doskonałą stabilność temperaturową dla platform, które wymagają długoterminowej dokładności i solidnej wydajności.

Zaprojektowany dla UAV, robotów autonomicznych i sprzętu przemysłowego, ten żyroskopowy układ MEMS zapewnia szybką reakcję dynamiczną, kompaktową obudowę i niskie zużycie energii – dzięki czemu idealnie nadaje się do wbudowanych systemów nawigacji i precyzyjnych platform ruchu.

• Kondensatory odsprzęgające dla pinów VCP, VREF, VBUF i VREG powinny być umieszczone jak najbliżej pinów, przy zminimalizowanej śladowej rezystancji zastępczej
• Pozostałe końce kondensatorów odsprzęgających dla VREF, VBUF i VREG należy podłączyć do najbliższego AVSS_LN, a następnie do masy za pomocą kulki magnetycznej
• Kondensatory odsprzęgające dla VCC i VIO muszą być umieszczone blisko odpowiednich pinów
• Działanie VCC wymaga prądu o natężeniu około 35 mA — użyj szerokich ścieżek PCB, aby zapewnić stabilność napięcia
• Aby zapewnić płynny montaż, należy unikać prowadzenia pod paczką
• Rozmieść komponenty tak, aby unikać obszarów koncentracji naprężeń, dużych elementów rozpraszających ciepło, mechanicznych punktów styku i miejsc podatnych na wypaczenia

• Uderzenie (włączenie zasilania): 500g, 1ms
• Odporność na uderzenia (wyłączenie): 10000 g, 10 ms
• Wibracje (włączenie zasilania): 18 g rms (20 Hz do 2 kHz)
• Temperatura pracy: -40 ℃ do + 85 ℃
• Temperatura przechowywania: -55℃ do +125℃
• Napięcie zasilania: 5±0,25V
• Pobór prądu: 45mA

Ten wysokowydajny żyroskop MEMS to sprzęt precyzyjny. Aby uzyskać optymalną wydajność, należy wziąć pod uwagę następujące zalecenia dotyczące instalacji:

• Oceń rozmieszczenie czujnika za pomocą analizy termicznej, pomiaru zginania i symulacji elementów skończonych
• Po lutowaniu należy wykonać testy upadku, aby sprawdzić odporność na uderzenia
• Zachowaj odległość od punktów koncentracji naprężeń:
  • Użyj płytki PCB o grubości 1,6–2,0 mm, aby zminimalizować naprężenia wewnętrzne
  • Unikaj umieszczania w pobliżu przycisków lub punktów naprężeń mechanicznych
  • Trzymaj z dala od źródeł ciepła, takich jak kontrolery lub układy graficzne
