Żyroskop światłowodowy UAV Fizoptika VG191A ±500°/s, pasmo 300 Hz

Żyroskop światłowodowy UAV Fizoptika VG191A ±500°/s, pasmo 300 Hz

Nazwa marki:	Firepower
Numer modelu:	MFOG-24
MOQ:	1
Cena £:	1350$
Warunki płatności:	L/C, D/P, T/T, Western Union
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Zakres pomiarowy:

±500°/s

Stabilność zerowego odchylenia ((10s, 1σ):

≤1,5°/godz

kątowy przypadkowy spacer:

≤0,03 °/h

Pasmo:

≥300 Hz

Powtarzalność zerowego uprzedzenia ((1σ):

≤1,5°/godz

Nieliniowość współczynnika skali:

≤300ppm

Wymiar:

φ24x39mm

Zasilacz:

Szczegóły pakowania:

Sponge + karton

Możliwość Supply:

500/miesiąc

Podkreślić:

Żyroskop UAV Fizoptika VG191A

żyroskop światłowodowy 500 dps

Żyroskop UAV

Opis produktu

Fizoptika UAV Miniature Fiber Optic Gyroscope Sensor VG191A Sensor szybkości kątowej

Główne specyfikacje

Atrybut	Wartość
Zakres pomiarowy	± 500°/s
Stabilność zerowej stronniczości (10s, 1σ)	≤ 1,5°/h
Przypadkowe chodzenie kątowe	≤ 0,03°/h
Przepustowość	≥ 300 Hz
Powtarzalność bez stronniczości (1σ)	≤ 1,5°/h
Nieliniowość współczynnika skali	≤ 300 ppm
Wymiar	φ24×39 mm
Zasilanie	5V

Przegląd produktu

W sprawieMFOG-24 Mikro-Nano-Włókno-Optyczny Gyroskopjest wysokoprecyzyjnym czujnikiem prędkości kątowej zaprojektowanym jako bezpośredni zamiennikFizoptika VG191ATen zaawansowany czujnik łączy w sobie technologie optyczne, mechaniczne i elektroniczne, aby zapewnić dokładne i niezawodne pomiary prędkości kątowej.

Technologia

Na podstawieEfekt Sagnaca, żyroskop wykrywa ruch kątowy poprzez pomiar różnicy fazy między dwoma wiązkami światła poruszającymi się w przeciwnych kierunkach w obrębie pętli włóknistej.Ta różnica fazowa jest precyzyjnie przetwarzana w celu osiągnięcia wysokiej dokładności czujnik prędkości kątowej.

Cechy projektowe

Kompaktowa i lekka konstrukcja (φ24×39mm)
Zaawansowane komponenty mikro-nano włókiennicze dla zwiększonej czułości
Brak ruchomych lub zużywających się części dla minimalnej konserwacji
Szybkie uruchomienie i trwałość
Rzeczywista konstrukcja do wymagających warunków

Wnioski

Idealne dlaAplikacje sterowania nastawieniem i wykrywania ruchu, w tym:

Bezzałogowe statki powietrzne (UAV)
Autonomiczne systemy nawigacji
Platformy robotyczne
Systemy lotnicze

Specyfikacje techniczne

Parametry	MFOG-24	MFOG-24-AN
Zakres (°/s)	± 500	± 300
Współczynnik skali	3600 ((LSB/o/s)	7mv/o/s
Nieliniowość współczynnika skali (ppm)	300	≤ 1000
Stabilność zerowej stronniczości (10s, 1σ, °/h)	≤ 1.5	≤ 2
Przykładowy bieg kątowy (°/h 1/2	≤ 0.03	≤ 0.04
3dB szerokość pasma (Hz)	≥ 300	≥ 450
Zasilanie (V)	5±0.15	5±0.15

Składniki produktu

Zbiór ścieżki optycznej
Płyty obwodowe sygnałów wykrywania i sterowania
Szkielet pierścienia z włókna optycznego
Muszel i elementy konstrukcyjne

Rysunki techniczne

Rysunek techniczny żyroskopu światłowodowego MFOG-24

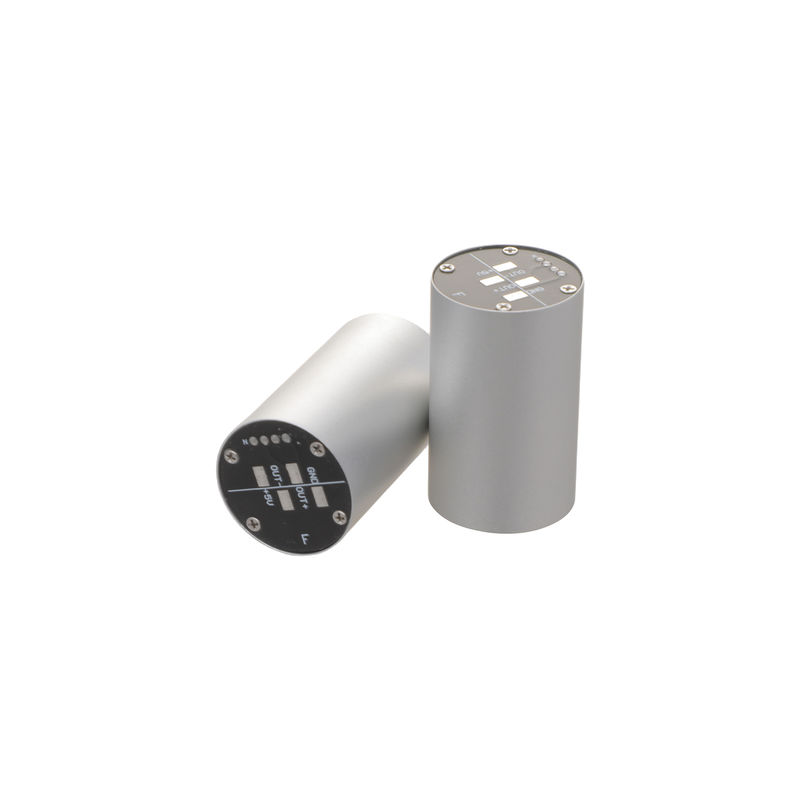

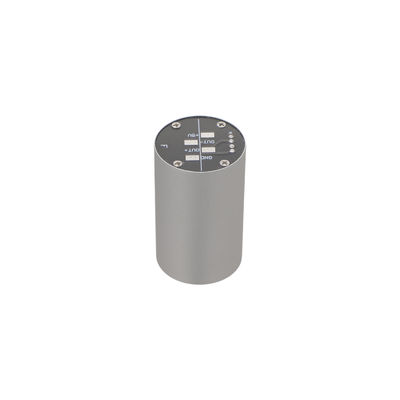

Zdjęcie produktu MFOG-24 Fiber Optic Gyroscope
