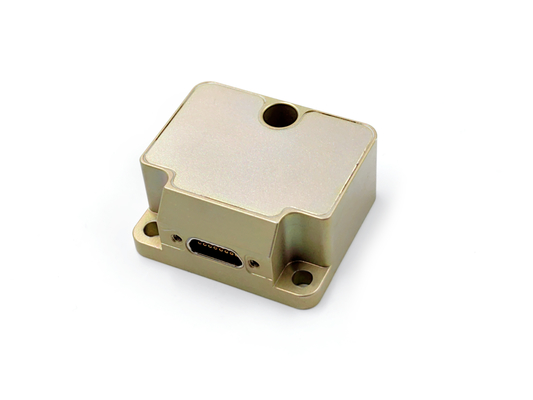

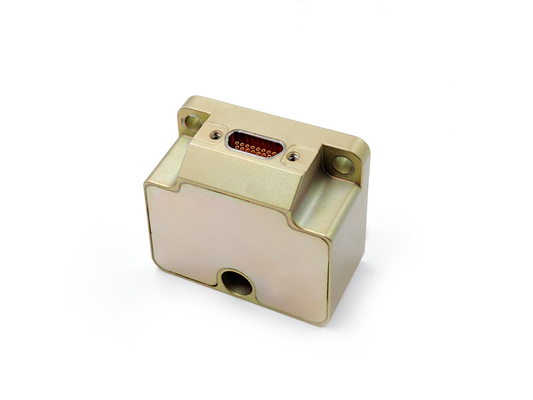

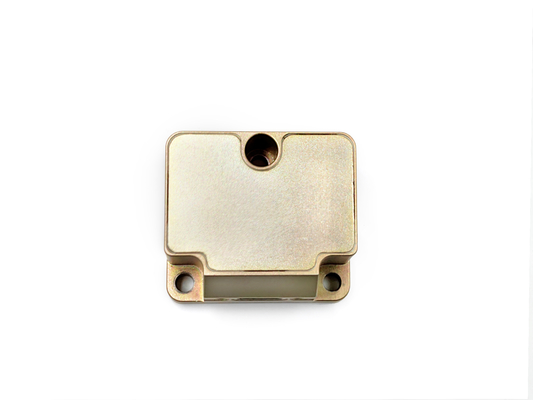

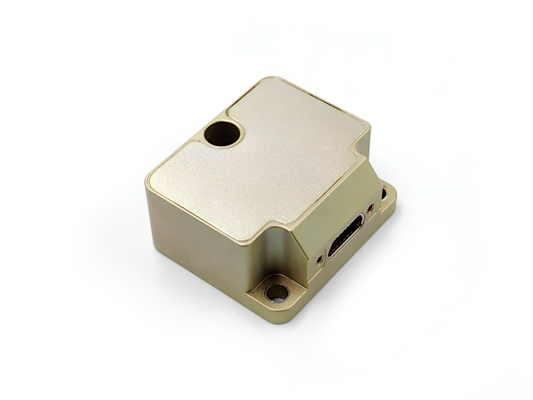

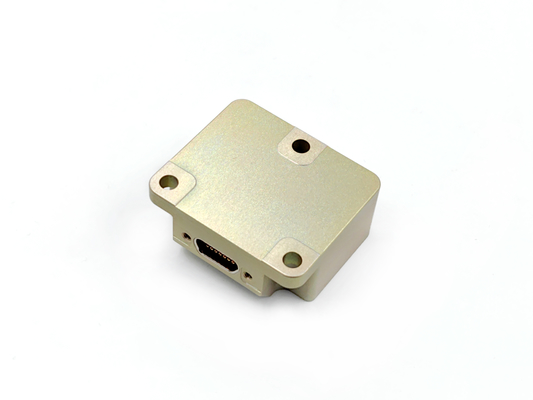

MEMS IMU z 3-osiowym przyspieszaczem ±10g i giroskopem ±400°/s

MEMS IMU z 3-osiowym przyspieszaczem ±10g i giroskopem ±400°/s

Nazwa marki:	FIREPOWER
Numer modelu:	IMU6
MOQ:	1
Cena £:	2500$
Warunki płatności:	L/C,D/P,T/T,Western Union
Zdolność do zaopatrzenia:	1 tydzień na próbkę

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Dynamiczny zakres pomiaru żyroskopowego:

± 400 °/s

Stabilność zerowego odchylenia (wariancja@ allan):

≤0,3 °/h

Zero stabilności stronniczości (10s gładkie):

≤3 °/h

Losowy spacer:

≤0,15 °/h

Nieliniowość współczynnika skali:

150ppm

Zakres Acc:

± 10 g

Stabilność ACC Zero Bas (wariancja Allan @ 25 ℃):

0,02 mg

Stabilność stronniczości @10s:

0,05 mg

Interfejs komunikacyjny:

Rs422

Woltaż:

Szczegóły pakowania:

Sponge + karton

Możliwość Supply:

1 tydzień na próbkę

Podkreślić:

Wysokiej wydajności jednostka pomiarowa MEMS

Gyroskop MMS Jednostka pomiarowa inercyjna

3 Oś Mems Inercjalna jednostka pomiarowa

Opis produktu

Wysokiej wydajności jednostka pomiaru inercji MEMS z wbudowanym akcelerometrem 3-osiowym i gyroskopem

Jednostka pomiarowa inercji MEMS składa się z trójosiowego giroskopu, trójosiowego akcelerometru, trójosiowego czujnika kąta nachylenia, czujnika temperatury, tablicy przetwarzania sygnału,struktura i niezbędne oprogramowanie. mierzy trójosiową prędkość kątową, trójosiowe przyspieszenie i trójosiowy kąt nachylenia nośnika, a następnie emituje żyroskop,dane akcelerometru i nachylenia po rekompensatach błędów (w tym rekompensatach temperatury), kompensacja kąta niezgodności instalacji i kompensacja nieliniowa) za pośrednictwem portu seryjnego RS-422 zgodnie z uzgodnionym protokołem komunikacyjnym.

Specyfikacja produktu

Specyfikacje gyroskopu

Parametry	Jednostka	IMU6-1	IMU6-1A	IMU6-1B	IMU6-1C
Zakres pomiarowy (przystosowany)	°/s	± 400	± 400	± 400	±2000
Stabilność stronniczości w trakcie przebiegu ((@ rozbieżność Allana)	°/h	0.3	0.1	0.05	1
Stabilność stronniczości @10s (10s gładko, 1σ, temperatura pokojowa)	°/h	3	1	0.5	6
Stabilność biasu w pełnej temperaturze	°/h	10	3	2	18
Przypadkowe chodzenie kątowe	°/√h	0.15	0.1	0.02	0.3
Powtarzalność stronniczości (1σ)	°/h	1	0.5	0.3	2
Czułość przyspieszenia stronniczości	°/h/g	1	1	1	2
Nieliniowość współczynnika skali ((1σ)	ppm	150	150	150	300
Powtarzalność współczynnika skali (1σ)	ppm	20	20	20	100
Nieprawidłowe ustawienie	°	± 0.05	± 0.05	± 0.05	± 0.05
3 dB szerokości pasma	Hz	250	200	150	250

Wskaźniki techniczne akcelerometru

Parametry	Jednostka	IMU6-1y-1	IMU6-1y-2	IMU6-1y-3	IMU6-1y-4
Zakres pomiarowy (przystosowany)	g	± 10	± 30	±50	± 80
Stabilność stronniczości w trakcie jazdy (rozbieżność Allan @ 25 °C)	mg	0.02	0.05	0.1	0.2
Stabilność stronniczości @10s	mg	0.05	0.2	0.5	1
Stabilność biasu w pełnej temperaturze	mg	1	3	5	15
Przypadkowe chodzenie kątowe	m/s/√h	0.001	0.002	0.005	0.01
Powtarzalność stronniczości ((1σ)	mg	0.1	0.5	1	2
Powtarzalność współczynnika skali (1σ)	ppm	200	200	200	200
Nieliniowość współczynnika skali ((1σ)	ppm	50	100	200	300
Nieprawidłowe ustawienie	°	± 0.05	± 0.05	± 0.05	± 0.05
3 dB szerokości pasma	Hz	100	100	100	100

Charakterystyka elektryczna

Parametry	Jednostka	IMU6-1y-x
napięcie	V	5
Zużycie energii	W	2
Ripple	mV	100

Przystosowanie do środowiska

Parametry	Jednostka	IMU6-1y-x
Temperatura pracy	°C	-45~85
Temperatura przechowywania	°C	-55~105
Wibracje	- Tak.	10~2000 Hz,60,06 g
Wpływ	- Tak.	1000 g,0.1 ms

Rysunek
