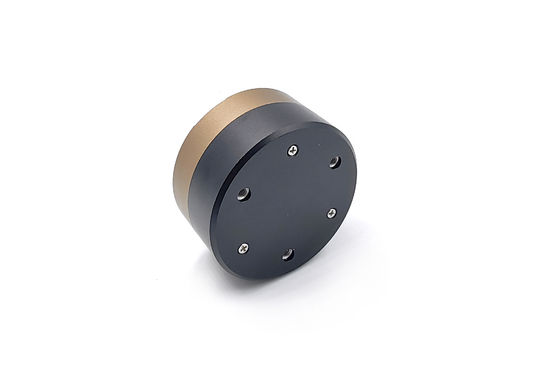

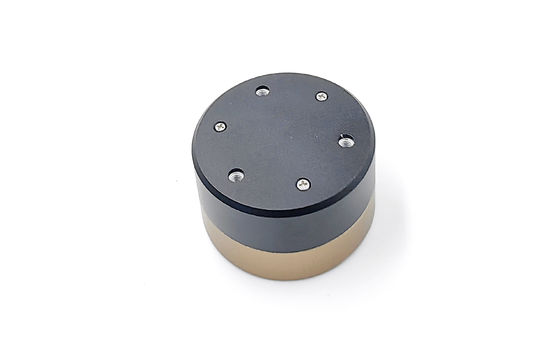

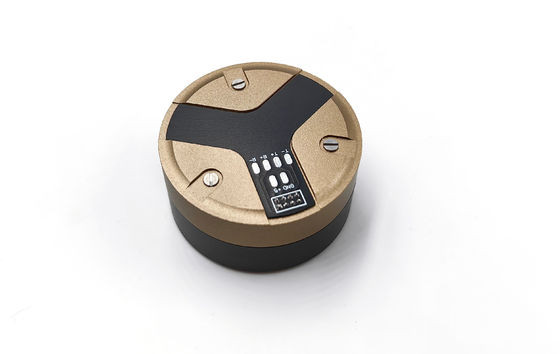

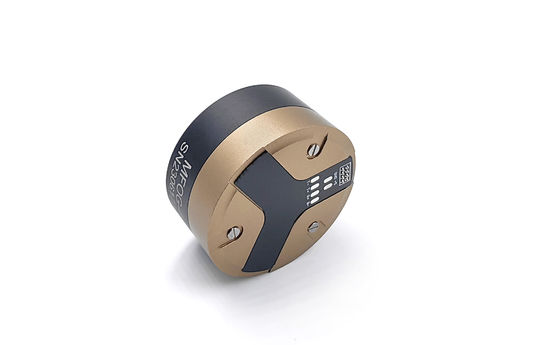

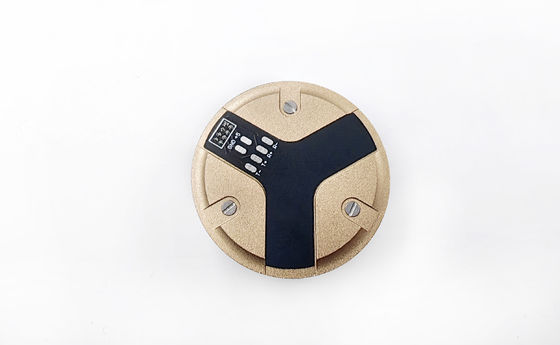

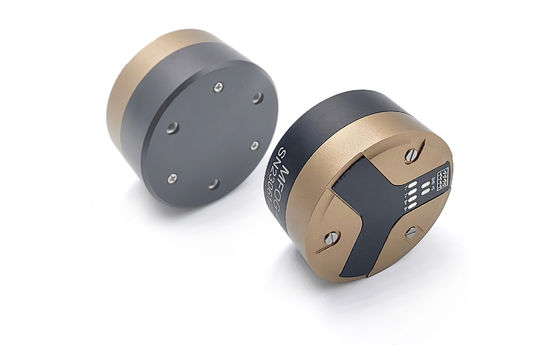

Gyroskop światłowodowy o małej wielkości z bliską pętlą, zerowa stabilność stronniczości 0,2-0,8°/

Nazwa marki:	Firepower
Numer modelu:	F60A
MOQ:	1 sztuk
Cena £:	US$2,500.00-3,500.00
Warunki płatności:	L/C, T/T
Zdolność do zaopatrzenia:	500 sztuk miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Shenzhen, Chiny

Orzecznictwo:

Pomiar rsnge:

± 400 ~ ± 800 (opcjonalnie)

zerowa stabilność biasu:

≤ 0,05°/h, 10 s

Zerowa powtarzalność odchylenia:

≤ 0,05°/h

Współczynnik błądzenia losowego:

≤0,006°/√h

Nieliniowość współczynnika skali:

≤50ppm

Powtarzalność współczynnika skali:

≤50ppm

Asymetria współczynnika skali:

≤50ppm

Czas rozpoczęcia:

≤1s

Pasmo:

500 Hz

Zasilanie:

±5±0,15V

Władza:

≤6 W

Temperatura pracy:

-40~+70°c

Temperatura przechowywania:

-55~+85°C

Wibracja:

20~2000Hz, 0,06g2/Hz

Uderzenie:

30 g, 11 ms

Szybkość transmisji:

921600 (konfigurowalny) b/s

Tryb wyjściowy:

RS-422

Złącze:

J30J-15TJL/(konfigurowalny)

Całkowite wymiary:

60 mm * 60 mm * 32 mm

Wymiary instalacyjne:

52 mm * 52 mm

Szczegóły pakowania:

gąbka i pudełko

Możliwość Supply:

500 sztuk miesięcznie

Podkreślić:

Gyroskop z włókna optycznego małych rozmiarów.

Close-Loop Fiber Optic Gyroscope

Opis produktu

Podstawowe informacje.

Model nr.

F60

Pomiar wielkości wału

Samotny

Stopień dokładności

≤ 0,05°/H

Ocena IP

IP67

Certyfikacja

Zindywidualizowane

Wskaźnik skali nieliniowości

< 50 ppm (1 sigma;)

Asymetria czynnika skali

< 50 ppm

Powtarzalność współczynnika skali

< 50 ppm

Zakres dynamiczny

300°C;/S

Stabilność zerowa

< 0,05°C/H (1 sigma);

Przepustowość

> 200 Hz

Pakiet transportowy

Gąbka i pudełko

Specyfikacja

70 mm × 70 mm × 32 mm

Kod HS

9031809090

Pojemność produkcyjna

500/miesiąc

Opis produktu

Jednoosiowy efekt optyczny Sagnac GyroInertial Angular Rate Fog Gyroscope

Niniejszy dokument określa wymagania i metody użytkowania i konserwacji żyroskopu światłowodowego FOG-60 (skrót od produktu).
Wprowadzenie produktu
1 Zasada działania, funkcja i zakres zastosowania produktu
1.1 Sposób działania Niniejszy produkt jest czujnikiem biegłości kątowej inercji opartym na optycznym efekcie Sagnaca, który służy do pomiaru biegłości kątowej nośnika wzdłuż czułej osi produktu.Jednostka wykrywająca prędkość kątową produktu to pierścień z włókna optycznego, a cyfrowy obwód wykrywania śluzy zamkniętej jest przyjmowany w celu wyodrębnienia różnicy ścieżki optycznej światła rozprzestrzeniającego się w kierunku wskazówek zegara i w kierunku przeciwnym, spowodowanej zewnętrzną fizyczną prędkością kątową,który jest wykrywany przez pierścień włókna optycznegoW tym samym czasie, the voltage signal converted from the optical path difference signal is used for closed-loop feedback and control to realize the modulation and demodulation of the signal and achieve the purpose of angular velocity signal detection.
1.2 Funkcja Niniejszy produkt składa się z optycznego urządzenia do wykrywania prędkości kątowej i urządzenia do wykrywania sygnału, dostarczającego jednoosiowe informacje o wzroście kątowym i informacje o temperaturze wewnętrznej.
1.3 Zakres zastosowania Produkty są przede wszystkim odpowiednie do zastosowań takich jak średnio precyzyjne systemy nawigacji inercyjnej, systemy pozycjonowania i orientacji oraz serwo-stabilizacyjne systemy.
2 Skład Podstawowe komponenty produktu są następujące: a) Jednostka ścieżki optycznej składa się ze źródła światła SLD, światłowodu optycznego, zintegrowanego modulatora fazy optycznej,o połączeniu światłowodowym i detektorze optycznym,b) Jednostka obwodowa składa się z obwodu napędowego źródła światła i płyty obwodowej sygnału wykrywania i sterowania; c) części konstrukcyjnych żyroskopu.
3 Wygląd i wymiary instalacji Ogólne wymiary (mm): (60 ± 0,1) × (60 ± 0,1) × (31 ± 0,1) (L × W × H); wymiary instalacji (mm): (50 ± 0,1) × (50 ± 0,1) (L × W), Φ3,2 mm × 4,
Na przykład na rysunku 1 Jak pokazano.

Gyroskop światłowodowy o małej wielkości z bliską pętlą, zerowa stabilność stronniczości 0,2-0,8°/ 0

Gyroskop światłowodowy o małej wielkości z bliską pętlą, zerowa stabilność stronniczości 0,2-0,8°/ 0

Główne osiągnięcia
Parametry szczegółowe Zobacz główne parametry działania produktu.
Tabela 1 Główne parametry wydajności

Numer seryjny	Element badawczy	Jednostka	Wymogi techniczne
1	Ogólne wymiary	mm	60×60×31
2	Czas rozpoczęcia	s	5
3	Stabilność zerowa (10 s wygładzania, 1σ)	o/h	≤ 0.1
4	Powtórzalność bez uprzedzeń	o/h	≤ 0.1
5	Współczynnik losowego spaceru	o/h1/2	≤ 0.01
6	Nieliniowość współczynnika skali	ppm	≤ 50
7	Powtarzalność współczynnika skali	ppm	≤ 50
8	Temperatura pracy	oC	-40~+700
9	Temperatura przechowywania	oC	-50~+70
10	Zakres dynamiczny	(°) /s	± 1000
11	Napięcie zasilania	V	+5
12	Zużycie energii w stanie stacjonarnym	W	< 4

Wymagania dotyczące mocy

Numer seryjny	Nazwa	Wniosek
1	Dokładność zasilania	± 5%
2	Wpływ mocy (Vpp)	20 mV
3	Prąd zasilający	> 1,5A

Interfejs połączenia elektrycznego

Numer punktu podstawowego	Definicja	Komentarz
1	+5V	Wejście zasilania
2	GND	Ziemia silnikowa
3	- Tak.	Z zastrzeżeniem
4	RXD+	Sortowanie i korekta różnicowa gyro
5	TXD+	Wyjście giroskop RS422 pozytywne
6	+5V	Wejście zasilania
7	GND	Ziemia silnikowa
8	RXD-	Gyrodferencjał negatywny
9	TXD-	Wyjście gier RS422 negatywne
