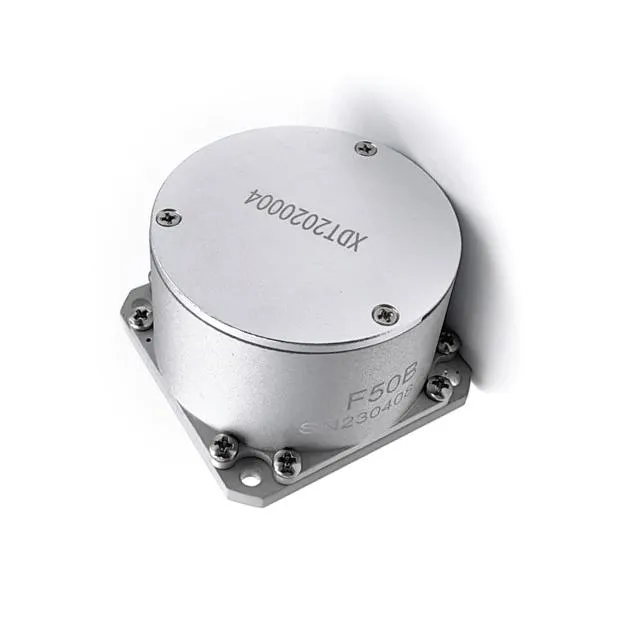

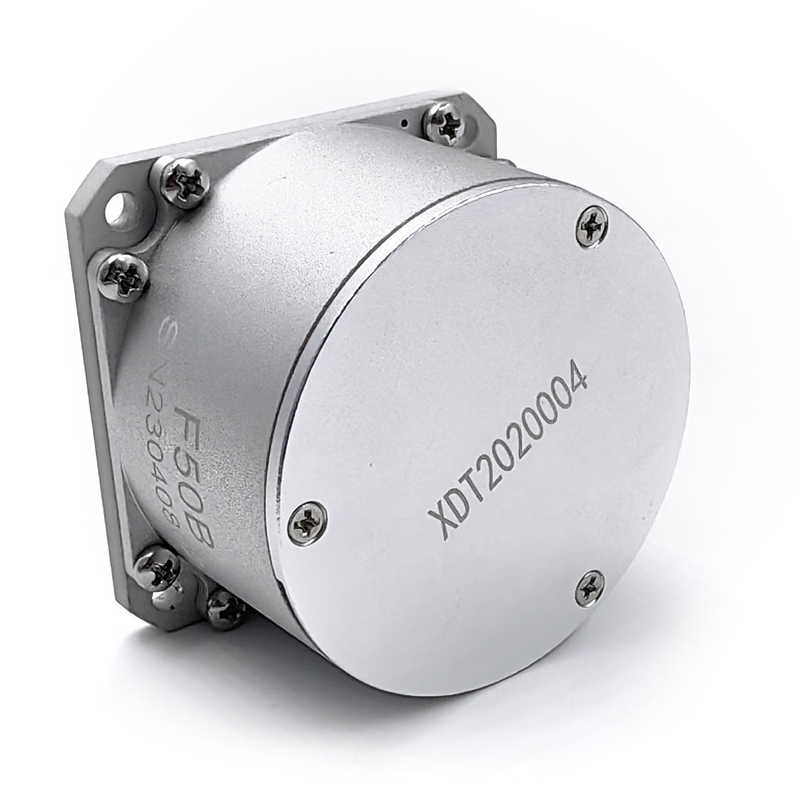

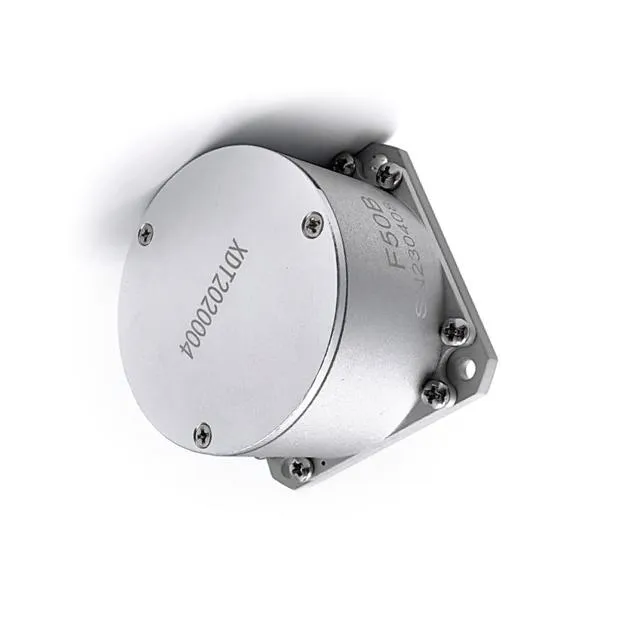

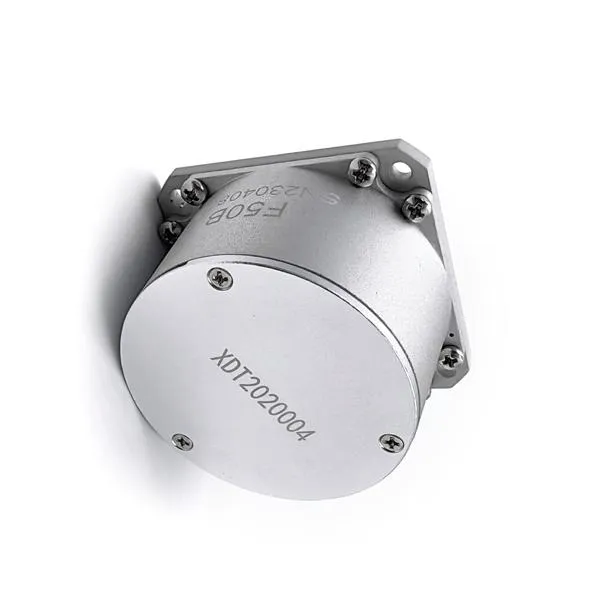

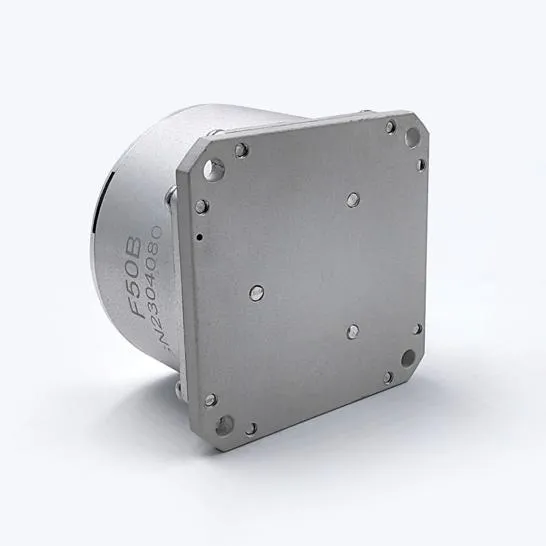

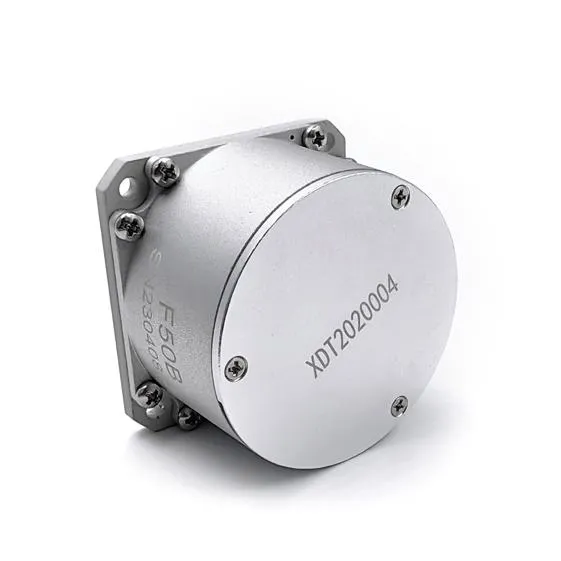

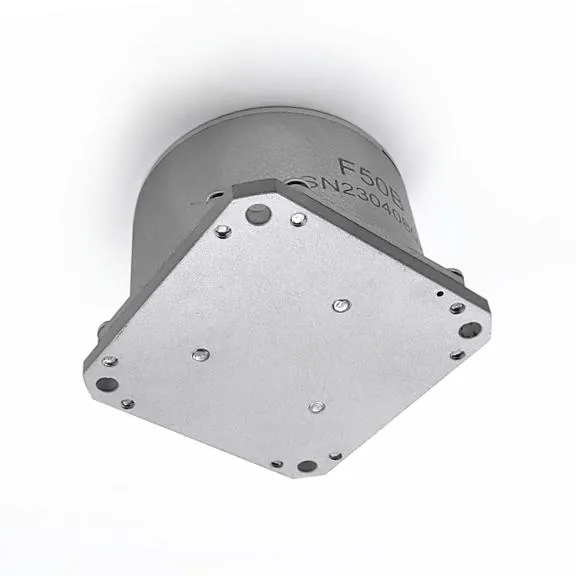

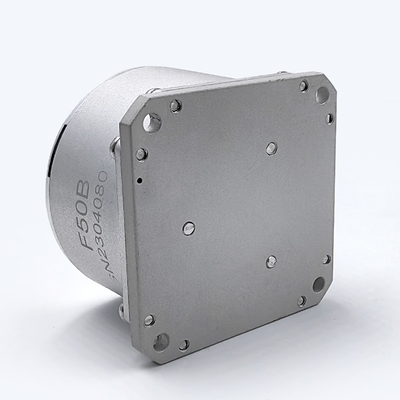

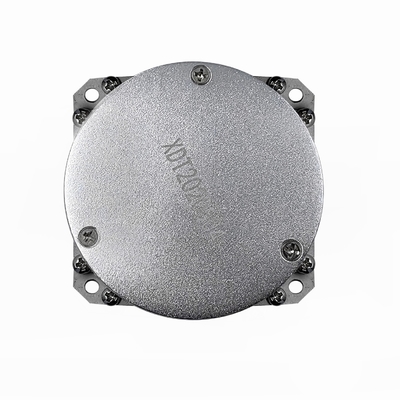

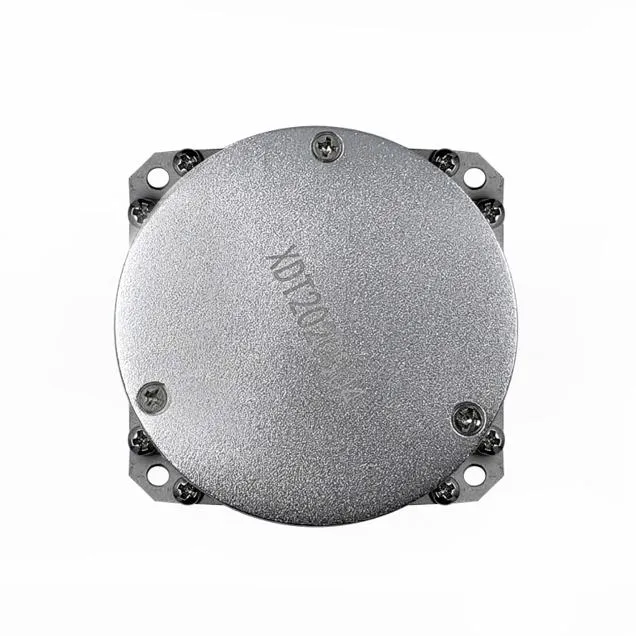

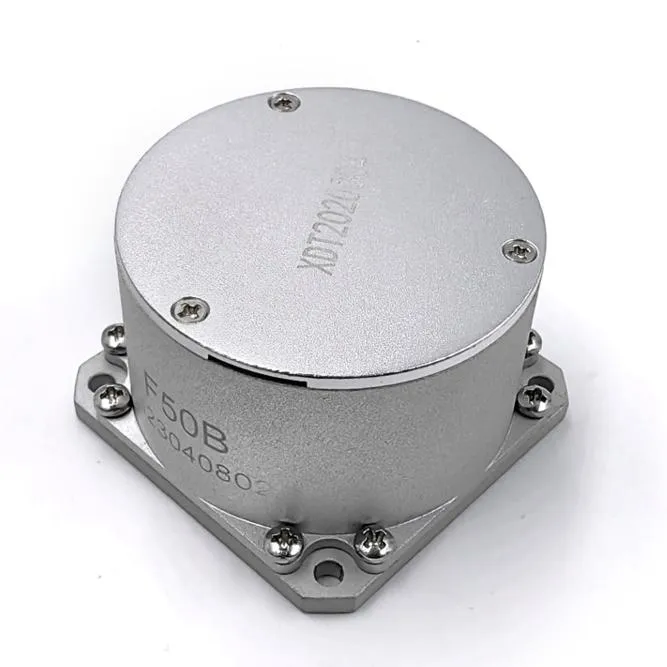

Niska cena FOG Gyroskop z błonnikiem optycznym z małą objętością

Nazwa marki:	Firepower
Numer modelu:	F50B
MOQ:	1 sztuk
Cena £:	US$2,800.00~3,000.00
Warunki płatności:	L/C, T/T
Zdolność do zaopatrzenia:	100 sztuk miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Shenzhen, Chiny

Orzecznictwo:

Skala:

-500~+500°/s

zerowa stabilność biasu:

≤0,1°/h, 10 s

Zerowa powtarzalność odchylenia:

≤0,1°/godz

Współczynnik błądzenia losowego:

≤ 0,01°/√h

Nieliniowość współczynnika skali:

≤ 40 ppm

Powtarzalność współczynnika skali:

≤ 40 ppm

Asymetria współczynnika skali:

≤ 40 ppm

Czas rozpoczęcia:

≤1s

Pasmo:

500 Hz

Zasilanie:

±5±0,15V

Władza:

≤6 W

Temperatura pracy:

-40~+70°c

Temperatura przechowywania:

-55~+85°C

Wibracja:

20~2000Hz, 0,06g2/Hz

Uderzenie:

30 g, 11 ms

Szybkość transmisji:

921600 (konfigurowalny) b/s

Tryb wyjściowy:

RS-422

Złącze:

J30J-15TJL/(konfigurowalny)

Wymiary całkowite:

50 mm * 50 mm * 32 mm

Wymiary instalacyjne:

43mm*43mm

Szczegóły pakowania:

gąbka i pudełko

Możliwość Supply:

100 sztuk miesięcznie

Podkreślić:

Gyroskop z błonnikiem optycznym w pętli bliskiej

Gyroskop światłowodowy o małej objętości

Gyroskop światłowodowy niskiej ceny

Opis produktu

1.1Przegląd produktu
Produkt ten jest czujnikiem biegłości kątowej inercji opartym na optycznym efekcie Sagnaca, który służy do pomiaru biegłości kątowej nośnika wzdłuż czułej osi produktu.Jednostka wykrywająca prędkość kątową produktu to pierścień z włókna optycznego, przyjmuje się cyfrowy obwód wykrywający ścieżkę zamkniętą w celu wyodrębnienia różnicy ścieżki optycznej światła rozprzestrzeniającego się w kierunku ruchu wskazówek zegara i w kierunku przeciwnym do ruchu wskazówek zegara spowodowanej zewnętrzną fizyczną prędkością kątową,który jest wykrywany przez pierścień włókna optycznego, a w międzyczasie sygnał napięcia przekształcony z sygnału różnicy ścieżki optycznej jest poddawany sprzężeniu zwrotnemu i kontroli w zamkniętej pętli, tak aby modulacja i demodulacja sygnału została zrealizowana,a cel wykrywania sygnału prędkości kątowej został osiągnięty.

1.2 Funkcja
Produkt ten składa się z optycznego urządzenia do wykrywania prędkości kątowej i urządzenia do wykrywania sygnału, dostarczającego jednoosiowe informacje o wzroście kątowym i informacje o temperaturze wewnętrznej.
1.3 Stosowanie
Produkty są przede wszystkim odpowiednie do zastosowań takich jak średnio precyzyjne systemy nawigacji inercjalnej, systemy pozycjonowania i orientacji oraz serwo-stabilizacyjne systemy.

Produkt składa się głównie z następujących składników:
a) elementy ścieżki optycznej;
b) Płyty obwodowe sygnałów wykrywania i sterowania;
c) szkielet pierścienia z włókna optycznego, powłoka i inne części konstrukcyjne;
1.3Wielkość
wymiar ogólny (mm): 50 ± 0,1 × 50 ± 0,1 × 36 ± 0,1 (L × W × H);
Wymiar instalacji (mm):Śruby 41 X 41, 4 M3

Wielkość

Interfejs elektryczny

Numer szpilki	Definicja	Wyjaśnij
1,9	T+	wyjście z portu seryjnego RS422 +
2,10	- Nie, nie.	wyjście z portu seryjnego RS422-
4,5	+5VA	Zasilanie analogowe + 5V
6,7	AGND	Analogiczna ziemia zasilania
8,15	-5VA	Analogiczne źródło zasilania -5V
12,13	Wpływ	Zasilanie cyfrowe + 5/+ 3.3V
11,14	GND	Ziemia zasilania cyfrowego
