Czujnik prędkości kątowej inercji o wysokiej precyzji

Nazwa marki:	Firepower
Numer modelu:	F50A
MOQ:	1 sztuk
Cena £:	US$2,800.00~3,000.00
Warunki płatności:	L/C, T/T
Zdolność do zaopatrzenia:	100 sztuk miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Shenzhen, Chiny

Orzecznictwo:

Skala:

-500~+500°/s

zerowa stabilność biasu:

≤0,05°/h, 10 s

Zerowa powtarzalność odchylenia:

≤0,05°/godz

Współczynnik błądzenia losowego:

≤0,006°/√h

Nieliniowość współczynnika skali:

≤30ppm

Powtarzalność współczynnika skali:

≤30ppm

Asymetria współczynnika skali:

≤30ppm

Czas rozpoczęcia:

≤1s

Pasmo:

500 Hz

Zasilanie:

±5±0,15V

Władza:

≤6 W

Temperatura pracy:

-40~+70°c

Temperatura przechowywania:

-55~+85°C

Wibracja:

20~2000Hz, 0,06g2/Hz

Uderzenie:

30 g, 11 ms

Szybkość transmisji:

921600 (konfigurowalny) b/s

Tryb wyjściowy:

RS-422

Złącze:

J30J-15TJL/(konfigurowalny)

Całkowite wymiary:

50 mm*50 mm*32

Wymiary instalacyjne:

43mm*43mm

Szczegóły pakowania:

gąbka i pudełko

Możliwość Supply:

100 sztuk miesięcznie

Podkreślić:

Czujnik biegłości kątowej bezwładności

Wysokiej precyzji żyroskop światłowodowy

Gyroskop z błonnikiem optycznym w pętli bliskiej

Opis produktu

Czujnik prędkości kątowej inercji o wysokiej precyzji

Specyfikacje techniczne

Zakres pomiarowy	-500~+500°/s
Stabilność zerowa	≤ 0,05°/h, 10 s
Zerowa powtarzalność stronniczości	≤ 0,05°/h
Współczynnik losowego spaceru	≤ 0,006°/√h
Nieliniowość współczynnika skali	≤ 30 ppm
Powtarzalność współczynnika skali	≤ 30 ppm
Asymetria współczynnika skali	≤ 30 ppm
Czas rozpoczęcia	≤ 1 s
Przepustowość	500 Hz
Zasilanie	±5±0,15V
Władza	≤ 6W
Temperatura pracy	-40~+70°C
Temperatura przechowywania	-55~+85°C
Wibracje	20~2000Hz, 0,06g2/Hz
Wpływ	30 g, 11 ms
Stawka Baud	921600 ((Kustomizowalne) bps
Tryb wyjścia	RS-422
Złącze	J30J-15TJL/(Wykonalne)
Ogólne wymiary	50 mm50 mm32
Wymiary instalacji	43 mm*43 mm

Przegląd produktu

Produkt ten jest czujnikiem biegłości kątowej inercji opartym na optycznym efekcie Sagnaca, który służy do pomiaru biegłości kątowej nośnika wzdłuż czułej osi produktu.Jednostka wykrywająca prędkość kątową produktu to pierścień z włókna optycznego, przyjmuje się cyfrowy obwód wykrywania śluzy zamkniętej w celu wyodrębnienia różnicy ścieżki optycznej światła rozprzestrzeniającego się w kierunku wskazówek zegara i w kierunku przeciwnym do wskazówek zegara, spowodowanej zewnętrzną fizyczną prędkością kątową,który jest wykrywany przez pierścień włókna optycznego, a w międzyczasie sygnał napięcia przekształcony z sygnału różnicy ścieżki optycznej jest poddawany sprzężeniu zwrotnemu i kontroli zamkniętej pętli, dzięki czemu modulacja i demodulacja sygnału są realizowane,a cel wykrywania sygnału prędkości kątowej został osiągnięty.

Funkcjonalność

Produkt ten składa się z optycznego urządzenia do wykrywania prędkości kątowej i urządzenia do wykrywania sygnału, dostarczającego jednoosiowe informacje o wzroście kątowym i informacje o temperaturze wewnętrznej.

Wnioski

Produkty są przede wszystkim odpowiednie do zastosowań takich jak średnio precyzyjne systemy nawigacji inercjalnej, systemy pozycjonowania i orientacji oraz serwo-stabilizacyjne systemy.

Składniki

Składniki ścieżki optycznej
Płyty obwodowe sygnałów wykrywania i sterowania
Pozostałe części i akcesoria, z wyłączeniem tych objętych pozycją 8403

Wymiary

Wymiar całkowity (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H)
Wymiar instalacji (mm): 43 ± 0,1 × 43 ± 0,1 (L × W), Φ3,2 mm × 4

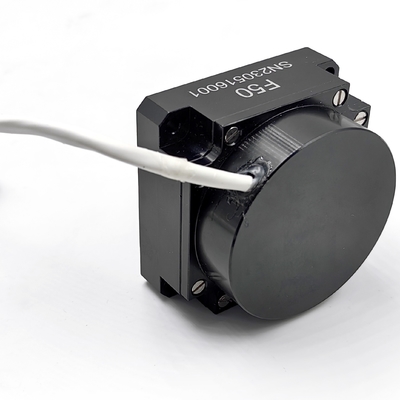

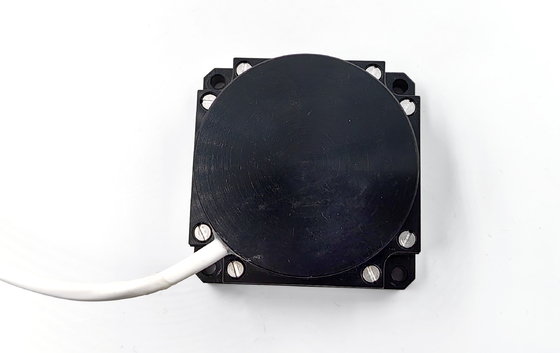

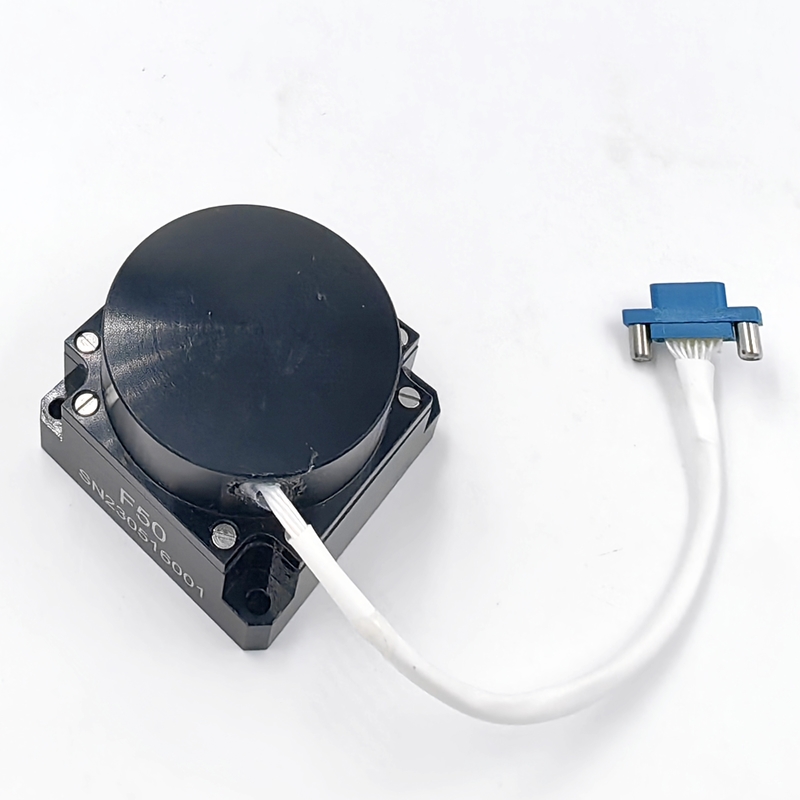

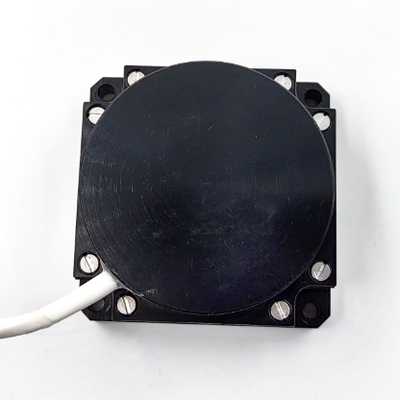

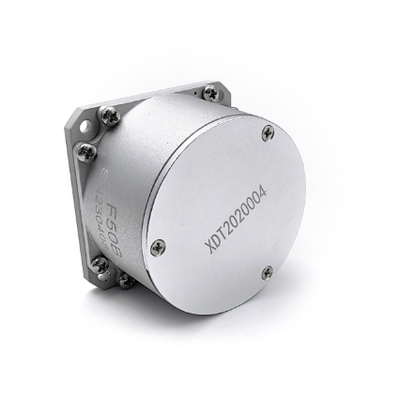

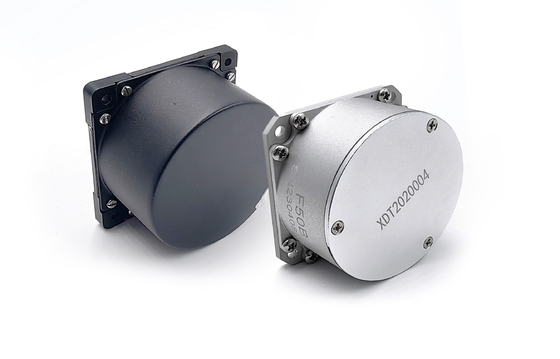

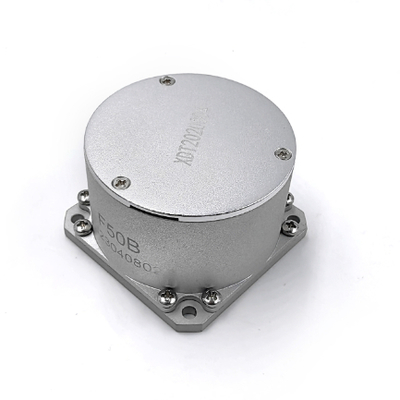

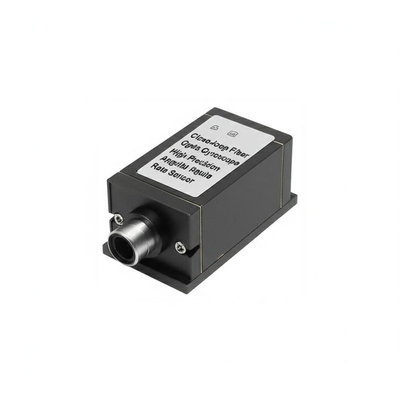

Obraz produktu

Interfejs elektryczny

Numer punktu podstawowego	Definicja	Komentarz
1	+5V	Wejście zasilania
2	GND	Ziemia silnikowa
3	- Tak.	Z zastrzeżeniem
4	RXD+	Sortowanie i korekta różnicowa gyro
5	TXD+	Wyjście giroskop RS422 pozytywne
6	+5V	Wejście zasilania
7	GND	Ziemia silnikowa
8	RXD-	Gyrodferencjał negatywny
9	TXD-	Wyjście gier RS422 negatywne
