Wysokiej precyzji FOG Micro-nano Integrated Fiber Optic Gyroscope z zerową stabilnością stronniczości ≤ 0,8°/h 10s

Nazwa marki:	Firepower
Numer modelu:	MFOG-910A
MOQ:	1 PCS
Cena £:	Negocjowalne
Warunki płatności:	L/C, T/T
Zdolność do zaopatrzenia:	500 sztuk miesięcznie

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Shenzhen, Chiny

Orzecznictwo:

Measuring range:

-240~+240°/s

Zero bias stability:

≤0.8°/h(10s, 1

Zero bias repatability:

≤0.8°/h(1

Random walk coefficient:

≤0.02°/√h

Scale factor:

47±5

Start time:

≤2s

Bandwidth:

≥300Hz

Power supply:

5±0.25, ±12

Power:

≤1W

Operating temperature:

-45~+70°C

Storage temperature:

-55~+85°C

Vibration:

20~2000Hz, 0.04g²/Hz

Impact:

30g, 11ms

Output mode:

Analog voltage

Connector:

soldering pin/ pad

Overall dimensions:

82mm*82mm*19.5mm

Szczegóły pakowania:

gąbka i pudełko

Możliwość Supply:

500 sztuk miesięcznie

Podkreślić:

Wysokiej precyzji żyroskop światłowodowy

Mikro-nano zintegrowany żyroskop światłowodowy

Gyroskop światłowodowy o zerowej stabilności stronniczości

Opis produktu

Specyfikacje

Nie, nie, nie.	Pozycje	Wartość
1	Zakres (°/s)	±240
2	Współczynnik skali(mV/o/s)	47±5
3	Nieliniowość współczynnika skali (ppm)	≤1000
4	Stabilność stronniczości (10s,1σ, °/h)	≤ 0.8
5	Powtarzalność stronniczości (1σ),o/h)	≤ 0.8
6	szerokość pasma 3 dB (Hz)	≥ 1000
7	Wyborne spacery(o/√h)	≤ 0.02
8	Zasilanie (V)	5+0.25 +12
9	zużycie energii elektrycznej	≤ 1.5
10	Wpływ (g)	≥ 1500
11	Przyspieszenie (g)	≥ 70
12	Lata życia zawodowego (ocena obliczeniowa)	≥ 15
13	MTBF (ocena obliczeniowa)	≥100000

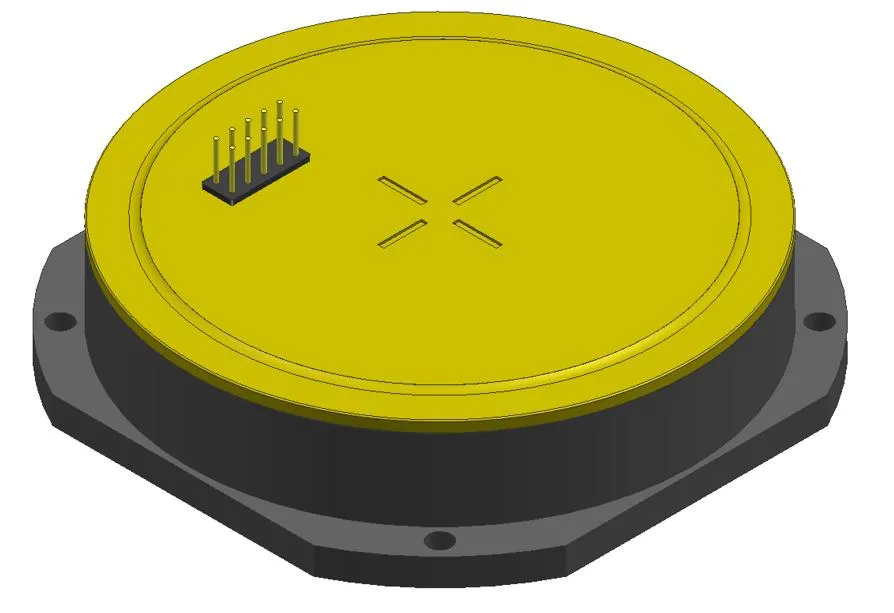

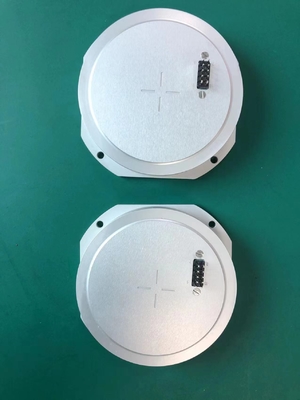

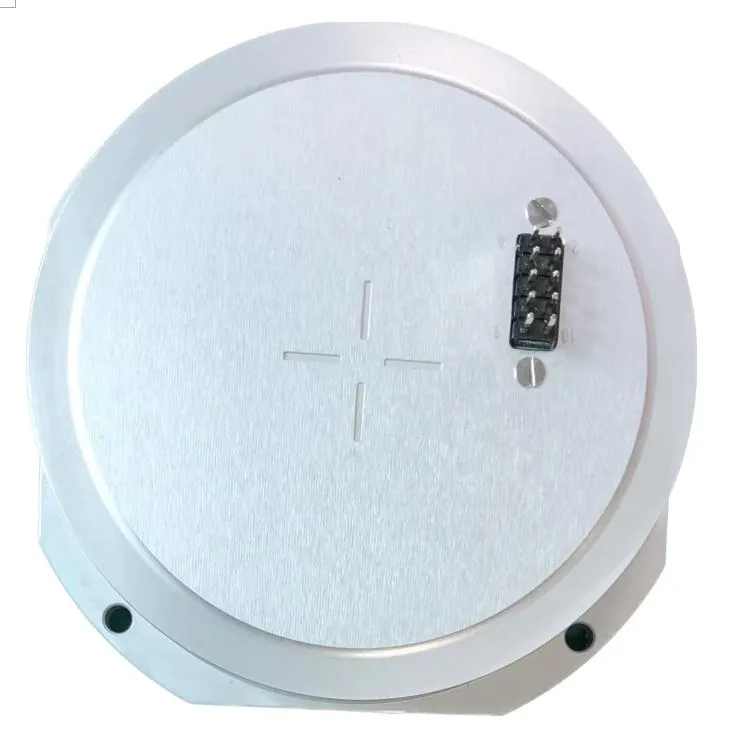

Wysokiej precyzji FOG Micro-nano Integrated Fiber Optic Gyroscope z zerową stabilnością stronniczości ≤ 0,8°/h 10s 0
1Wprowadzenie
1.1Przegląd produktu
Żyroskop włóknisty MFOG-910 (zwany dalej "tymto wyrobem") jest czujnikiem prędkości kątowej łączącym światło, urządzenia mechaniczne i elektryczne.Integruje wiele bardzo niezawodnych urządzeń mikro-nano-włóknowych w celu osiągnięcia procesu wykrywania poprzez wykrywanie, przetwarzanie i zwrot zwrotny różnicy fazowej generowanej przez dwa wiązki światła rozprzestrzeniające się w przeciwnym kierunku.Ten produkt umożliwia pomiar bardzo dużej prędkości obrotowej poprzez przeprojektowanie optyki, wsparcie strukturalne i algorytmy sterowania.
Produkt ten składa się głównie z elementów ścieżki optycznej, elementów obwodów i elementów konstrukcyjnych.odporność na uderzenia, szybkie uruchamianie, niewielkie rozmiary, lekka waga i wysoka niezawodność.
1.2Skład
Produkt składa się głównie z następujących składników:
a) elementy ścieżki optycznej;
b) Płyty obwodowe sygnałów wykrywania i sterowania;
c) szkielet pierścienia z włókna optycznego, powłoka i inne części konstrukcyjne;
1.3Wielkość
82 mm × 82 mm × 19,5 mm(nie obejmuje wtyczki).

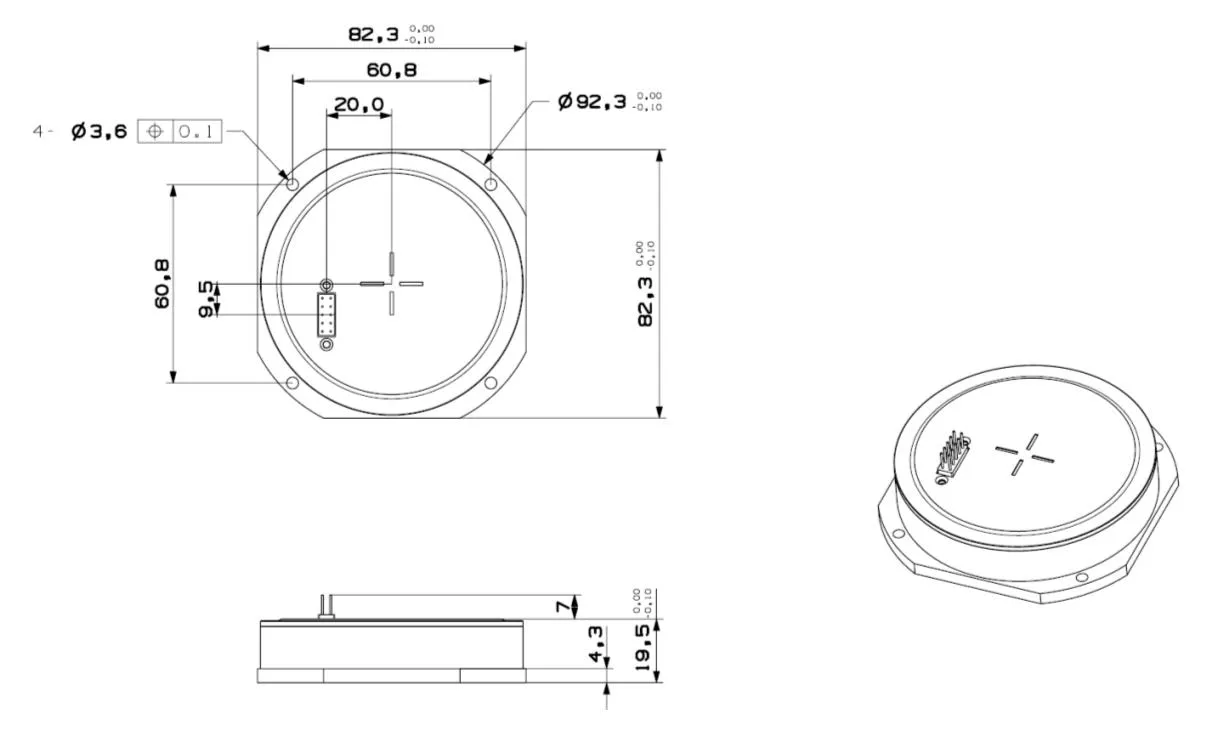

Wielkość

Interfejs elektryczny

Nie, nie, nie.	Definicja	Uwaga
1	5V	zużycie energii mniejsze niż 1 W
2	12V
3	Produkcja	Wynik różnicowy z AGND
4	-12V
5	AGND	Analogiczny GND
6	GND
7	Null
8	GND	Pojemność GND
9	TS	sygnał czujnika temperatury TMP Stosunki konwersji T=(TS-750)/10+25 Jednostką jest mV, T jest temperatura w Celsius

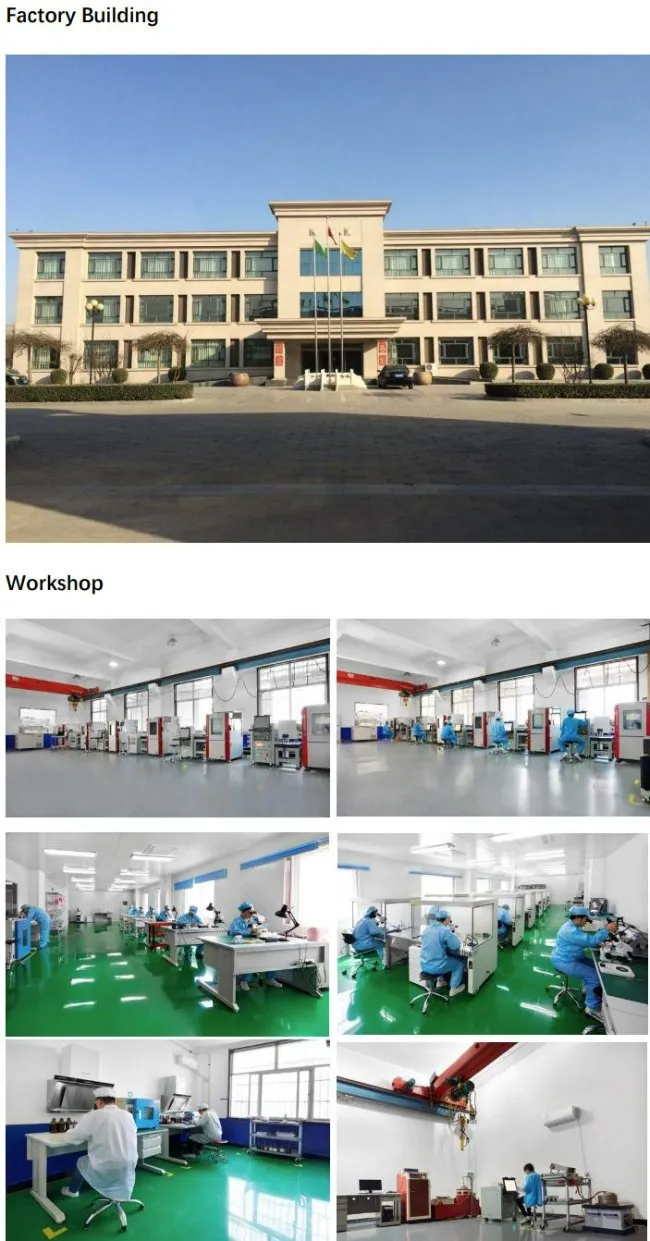

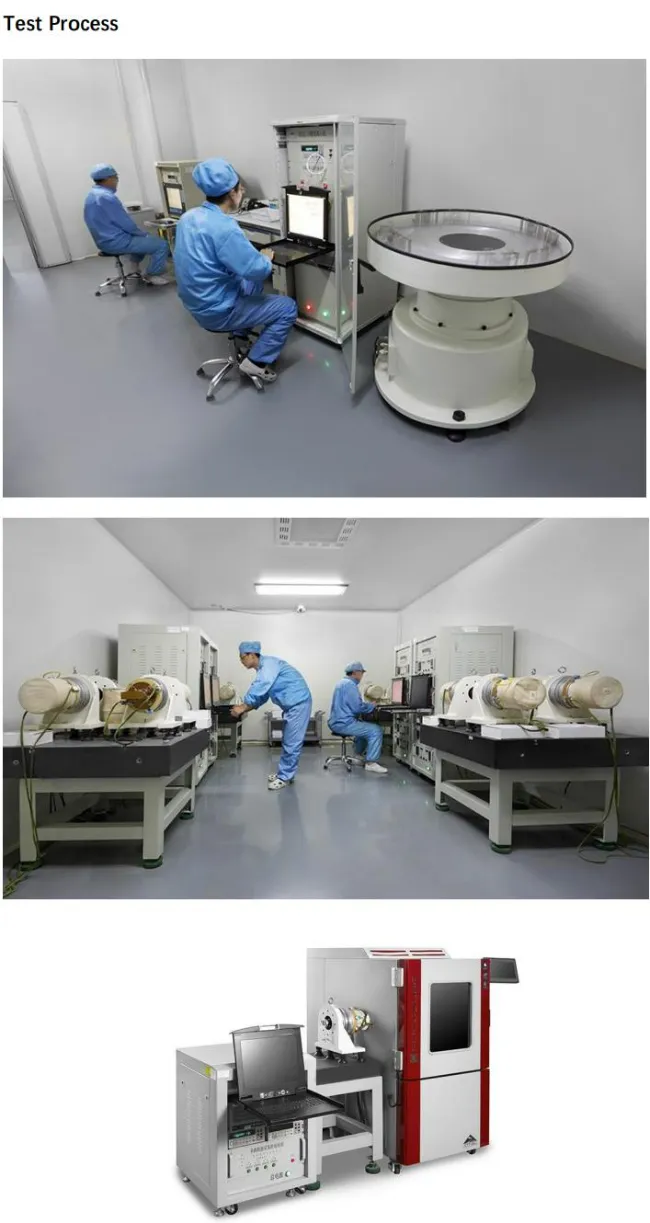

Kompania i produkcja
