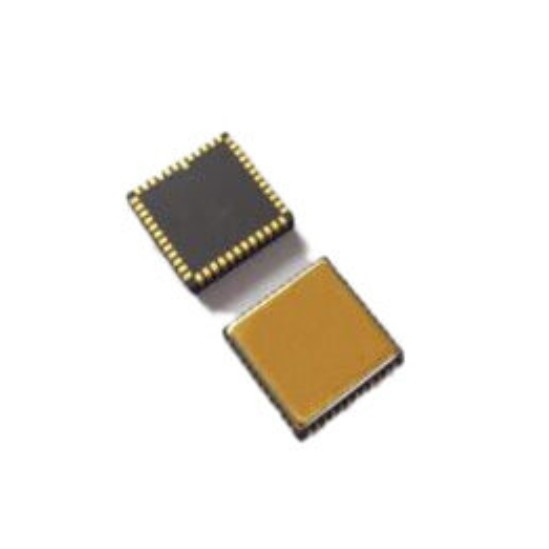

MEMS Gyro Chips Fiber Optic Gyro PCB dla wysokiej precyzji nawigacji

MEMS Gyro Chips Fiber Optic Gyro PCB dla wysokiej precyzji nawigacji

Nazwa marki: Firepower
Numer modelu: MGZ221HC
MOQ: 1
Cena £: Negocjowalne
Warunki płatności: T/T
Zdolność do zaopatrzenia: 500/miesiąc
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Nazwa produktu:
Płytka żyroskopowa
Zakres:
400 stopni/s
przepustowość łącza:
>200 Hz
Rezolucja:
24 bity
Współczynnik skali:
16000 funtów/stopień/s
Opóźnienie (dostosowane):
<1,5 ms
Szczegóły pakowania:
gąbka + pudełko
Możliwość Supply:
500/miesiąc
Podkreślić:

Włókno optyczne o wysokiej precyzji

,

MEMS Gyro Chips dla nawigacji

Opis produktu

MEMS Gyro Chips Fiber Optic Gyro PCB dla wysokiej precyzji nawigacji


Projektowanie PCB:

Kondensatory odłączające dla szpil VCP, VREF, VBUF i VREG powinny być umieszczone tak blisko szpil, jak to możliwe, a odpowiedni opór śladów powinien być zminimalizowany. Ostatnie końce kondensatorów odłączania dla VREFW celu uzyskania informacji o tym, czy systemy VCC, VBUF i VREG są podłączone do najbliższego AVSS _ LN, a następnie do sygnału naziemnego za pośrednictwem magnetycznego beadu.W przypadku normalnej pracy VCCW celu zapewnienia stabilności napięcia, należy unikać przemieszczania się pod opakowaniem.W celu uniknięcia obszarów koncentracji stresuNależy unikać dużych elementów rozpraszających ciepło oraz obszarów o zewnętrznym kontakcie mechanicznym, wytłaczania i ciągnięcia,oraz obszarów, w których śruby pozycjonujące są podatne na wypaczenie podczas całkowitej instalacji.


MEMS Gyro Chips Fiber Optic Gyro PCB dla wysokiej precyzji nawigacji 0


O produkcie

wydajność   MGZ318HC-A1 MGZ221HC-A4 MGZ330HC-O1
Zakres stopnie/s 400 400 400
Szerokość pasma @ 3DB dostosowana) Hz 200 200 300
Dokładność wyjścia (digital SPI) bity 24 24 24
Prędkość wyjścia (ODR) (zaopatrzona) Hz 12K 12K 12K
Opóźnienie (na zamówienie) ms < 1.5 < 1.5 < 1
Stabilność biasu Deg/hr ((1o) < 0.1 < 0.5 < 0.1
Stabilność stronniczości (1σ 10s) Deg/hr ((1o) < 1 < 5 < 1
Stabilność stronniczości (1σ 1s) Deg/hr ((1o) (3) < 15 (3)
Błąd przesunięcia w stosunku do temperatury (1σ) Deg/hr ((1o) < 10 < 30 10
Zmiany temperatury przesunięcia, kalibrowane ((1σ) Deg/hr ((1o) < 1 < 10 < 1
Powtarzalność stronniczości Deg/hr ((1o) < 0.5 (3) < 0.3
Współczynnik skali w temperaturze 25°C Lsb/stopnie/s 16000 16000 20000
Powtarzalność współczynnika skali (1σ) ppm (((1o) < 20 ppm < 20 ppm < 100 ppm
Współczynnik skali w stosunku do temperatury (1σ) ppm (((1o) < 100 ppm < 100 ppm < 300 ppm
Nieliniowość współczynnika skali (1σ) ppm < 150 ppm < 150 ppm < 300 ppm
Przypadkowy krok kątowy (ARW) °/√h < 0.05 < 0.25 < 0.05
Hałas (od szczytu do szczytu) stopnie/s < 0.35 < 0.4 < 0.25
GWaluta wrażliwości °/h/g < 1 (3) < 1
Błąd naprawy drgań ((12gRMS,20-2000) °/h/g ((rms) < 1 (3) < 1
Czas uruchomienia (prawidłowe dane) s 750 m
Częstotliwość rezonansowa czujnika hz 10.5k-13.5k
Przystosowanie do środowiska
Uderzenie (włączona moc) 500 g, 1 min.
Odporność na uderzenie (wyłączanie mocy) 10000 g, 10 min.
wibracja (włączona moc) 18 g rms (20 Hz do 2 kHz)
Temperatura pracy -40°C----+85°C
Temperatura przechowywania -55°C----+125°C
Napięcie zasilania 5 ± 0,25 V
Konsumpcja bieżąca 45ma





MEMS Gyro Chips Fiber Optic Gyro PCB dla wysokiej precyzji nawigacji 1




Instalacja


Wysokiej wydajności żyroskop MEMS jest wysokiej precyzji sprzętu testowego.zaleca się uwzględnienie następujących aspektów podczas montażu urządzenia na płytę PCB:Aby ocenić i zoptymalizować umieszczenie czujnika na płytce PCB, zaleca się uwzględnienie następujących aspektów i wykorzystanie dodatkowych narzędzi podczas fazy projektowania:  On the thermal sideW przypadku obciążeń mechanicznych: pomiar gięcia i/lub symulacja elementów skończonych.przeprowadza się badanie upadku. 2. It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis):  It is generally recommended to keep the PCB thickness to a minimum (recommended: 1.6 ~ 2.0 mm), because the inherent stress of a thin PCB board is small;Nie zaleca się umieszczania czujnika bezpośrednio pod przyciskiem lub w pobliżu przycisku z powodu obciążenia mechanicznego.Nie zaleca się umieszczania czujnika w pobliżu bardzo gorącego punktu, takiego jak sterownik lub układ graficzny, ponieważ może to podgrzać płytę PCB i spowodować wzrost temperatury czujnika.
