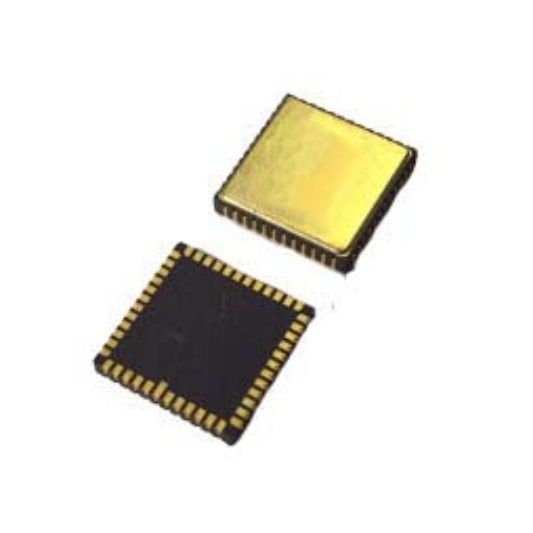

MEMS Gyro Chips Wysokiej Wydajności Gyro PCB

MEMS Gyro Chips Wysokiej Wydajności Gyro PCB

Nazwa marki: Firepower
Numer modelu: MGZ332HC
MOQ: 1
Cena £: Negocjowalne
Warunki płatności: T/T
Zdolność do zaopatrzenia: 500/miesiąc
Szczegółowe informacje
Miejsce pochodzenia:
Chiny
Nazwa produktu:
Płytka żyroskopowa
Zakres:
400 stopni/s
przepustowość łącza:
> 90 Hz
Rezolucja:
24 bity
Współczynnik skali:
20000 funtów/stopień/s
Opóźnienie (dostosowane):
<3 ms
Szczegóły pakowania:
gąbka + pudełko
Możliwość Supply:
500/miesiąc
Podkreślić:

Wysokiej wydajności MEMS Gyro Chips

,

MEMS Gyro Chips PCB

,

Wysokiej wydajności PCB gyro

Opis produktu

MEMS Gyro Chips Wysokiej Wydajności Gyro PCB


Projektowanie PCB:

Kondensatory odłączające dla szpil VCP, VREF, VBUF i VREG powinny być umieszczone tak blisko szpil, jak to możliwe, a odpowiedni opór śladów powinien być zminimalizowany. Ostatnie końce kondensatorów odłączania dla VREFW celu uzyskania informacji o tym, czy systemy VCC, VBUF i VREG są podłączone do najbliższego AVSS _ LN, a następnie do sygnału naziemnego za pośrednictwem magnetycznego beadu.W przypadku normalnej pracy VCCW celu zapewnienia stabilności napięcia, należy unikać przemieszczania się pod opakowaniem.W celu uniknięcia obszarów koncentracji stresuNależy unikać dużych elementów rozpraszających ciepło oraz obszarów o zewnętrznym kontakcie mechanicznym, wytłaczania i ciągnięcia,oraz obszarów, w których śruby pozycjonujące są podatne na wypaczenie podczas całkowitej instalacji.


MEMS Gyro Chips Wysokiej Wydajności Gyro PCB 0

O produkcie

wydajność
MGZ1 MGZ2 MGZ3 MGZ6
Zakres stopnie/s 500 500 500 8000
Szerokość pasma @ 3DB dostosowana) Hz 250 250 250 200
Dokładność wyjścia (digital SPI) bity 24 24 24 24
Prędkość wyjścia (ODR) (zaopatrzona) Hz 12K 12K 12K 12K
Opóźnienie (na zamówienie) ms < 2 < 2 < 2 < 2
Stabilność stronniczości ((Allan Curve@25°C) Deg/hr ((1o) < 0.5 < 0.2 < 0.3 < 5
Stabilność stronniczości ((10saverage@25°C) Deg/hr ((1o) (3) < 1 < 2.5 < 20
Stabilność stronniczości ((1serror@25°C) Deg/hr ((1o) < 9 (3) < 7.5 < 60
Przesunięcie temperatury Deg/Hr/C < 2 < 1 < 2 < 5
Powtarzalność stronniczości ((25°C) Deg/hr ((1o) (3) < 1 (3) < 5
Powtarzalność współczynnika przerażenia ((25°C) ppm (((1o) < 50 ppm < 50 ppm < 50 ppm < 10 ppm
Wskaźnik przemieszczenia się w przerażającym czynniku ((1 sigma) ppm (((1o) ± 200 ppm ± 200 ppm ± 200 ppm ± 100 ppm
/Faktor przerażenia jest nieliniowy (w pełnej temperaturze) ppm < 300 ppm < 300 ppm < 300 ppm < 100 ppm
Przypadkowy krok kątowy (ARW) °/√h < 0.15 < 0.15 < 0.125 < 1
Rozstrzygnięcie °/h < 1 < 0.5 < 1 < 5
Hałas (od szczytu do szczytu) stopnie/s < ± 0.25 < ± 0.20 < ± 0.2 < ± 1
GWaluta wrażliwości °/h/g (3) < 1 (3) (3)
Błąd naprawy drgań ((12gRMS,20-2000) °/h/g ((rms) (3) < 1 (3) < 1
Czas uruchomienia (prawidłowe dane) s 1 1 1 1
Przystosowanie do środowiska




Uderzenie (włączona moc) 500 g (1 ms, 1/2 sinus)
Odporność na uderzenie (wyłączanie mocy) 1 wtg 5 ms
wibracja (włączona moc) 12 g rms (20 Hz do 2 kHz)
Temperatura pracy -45°C----+85°C
Temperatura przechowywania -50°C----+105°C
Wysoka odporność na przeciążenie (poweroff)
10000 g 20000 g



MEMS Gyro Chips Wysokiej Wydajności Gyro PCB 1


Instalacja

Wysokiej wydajności żyroskop MEMS jest wysokiej precyzji sprzętu testowego.zaleca się uwzględnienie następujących aspektów podczas montażu urządzenia na płytę PCB:Aby ocenić i zoptymalizować umieszczenie czujnika na płytce PCB, zaleca się uwzględnienie następujących aspektów i wykorzystanie dodatkowych narzędzi podczas fazy projektowania:  On the thermal sideW przypadku obciążeń mechanicznych: pomiar gięcia i/lub symulacja elementów skończonych.przeprowadza się badanie upadku. 2. It is recommended to maintain a reasonable distance between the mounting position of the sensor on the PCB and the key points described below (the exact value of "reasonable distance" depends on many customer-specific variables and must therefore be determined on a case-by-case basis):  It is generally recommended to keep the PCB thickness to a minimum (recommended: 1.6 ~ 2.0 mm), because the inherent stress of a thin PCB board is small;Nie zaleca się umieszczania czujnika bezpośrednio pod przyciskiem lub w pobliżu przycisku z powodu obciążenia mechanicznego.Nie zaleca się umieszczania czujnika w pobliżu bardzo gorącego punktu, takiego jak sterownik lub układ graficzny, ponieważ może to podgrzać płytę PCB i spowodować wzrost temperatury czujnika.
