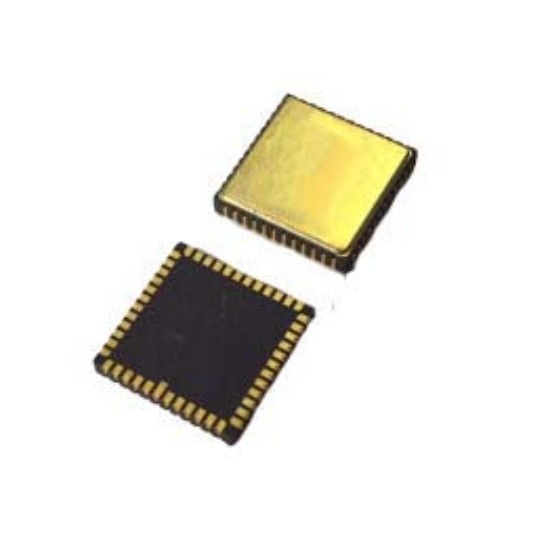

00,05 stopnia/h Niestabilność stronniczości MEMS Gyro Chips Wysokiej Wydajności Gyro PCB

Chipy żyroskopowe MEMS Wysokowydajna płytka PCB żyroskopowa

Projekt PCB:

Kondensatory odsprzęgające dla pinów VCP, VREF, VBUF i VREG należy umieścić jak najbliżej pinów, a rezystancja zastępcza ścieżek powinna być zminimalizowana. Drugie końce kondensatorów odsprzęgających dla VREF, VBUF i VREG są podłączone do najbliższego AVSS_LN, a następnie do sygnału masy za pomocą kulki magnetycznej. Kondensatory odsprzęgające dla VCC i VIO są również umieszczone blisko odpowiednich pinów.Gdy VCC działa normalnie, całkowity prąd będzie wynosić około 35 mA, co wymaga szerokiego śladu PCB, aby zapewnić stabilność napięcia. Aby montaż urządzenia przebiegał bezproblemowo, staraj się unikać prowadzenia pod paczką. Zlokalizuj komponenty, aby uniknąć obszarów koncentracji naprężeń.Należy unikać dużych elementów odprowadzających ciepło oraz obszarów z zewnętrznym kontaktem mechanicznym, wytłaczaniem i rozciąganiem, a także obszarów, w których śruby pozycjonujące są podatne na wypaczenie podczas całej instalacji.


O produkcie

Instalacja

Wysokowydajny żyroskop MEMS to wysoce precyzyjny sprzęt testowy.Aby uzyskać jak najlepszy efekt konstrukcyjny, podczas montażu urządzenia na płytce PCB należy wziąć pod uwagę następujące aspekty: 1. W celu oceny i optymalizacji rozmieszczenia czujnika na płytce PCB należy wziąć pod uwagę następujących aspektów i skorzystaj z dodatkowych narzędzi na etapie projektowania:  Od strony termicznej; W przypadku naprężeń mechanicznych: pomiar zginania i/lub symulacja elementów skończonych; Odporność na uderzenia: Po przylutowaniu płytki drukowanej docelowej aplikacji w zalecany sposób przeprowadzany jest test upadku.2. Zaleca się zachowanie rozsądnej odległości pomiędzy miejscem montażu czujnika na płytce drukowanej a kluczowymi punktami opisanymi poniżej (dokładna wartość „rozsądnej odległości” zależy od wielu zmiennych specyficznych dla klienta i dlatego musi być ustalana indywidualnie dla każdego przypadku w indywidualnych przypadkach):  Ogólnie zaleca się utrzymanie minimalnej grubości PCB (zalecane: 1,6 ~ 2,0 mm), ponieważ naprężenia wewnętrzne cienkiej płytki PCB są małe; Nie zaleca się umieszczania czujnika bezpośrednio pod przyciskiem lub w jego pobliżu ze względu na naprężenia mechaniczne; Nie zaleca się umieszczania czujnika w pobliżu bardzo gorących miejsc, takich jak kontroler lub układ graficzny, ponieważ może to spowodować nagrzanie płytki PCB i wzrost temperatury czujnika.
