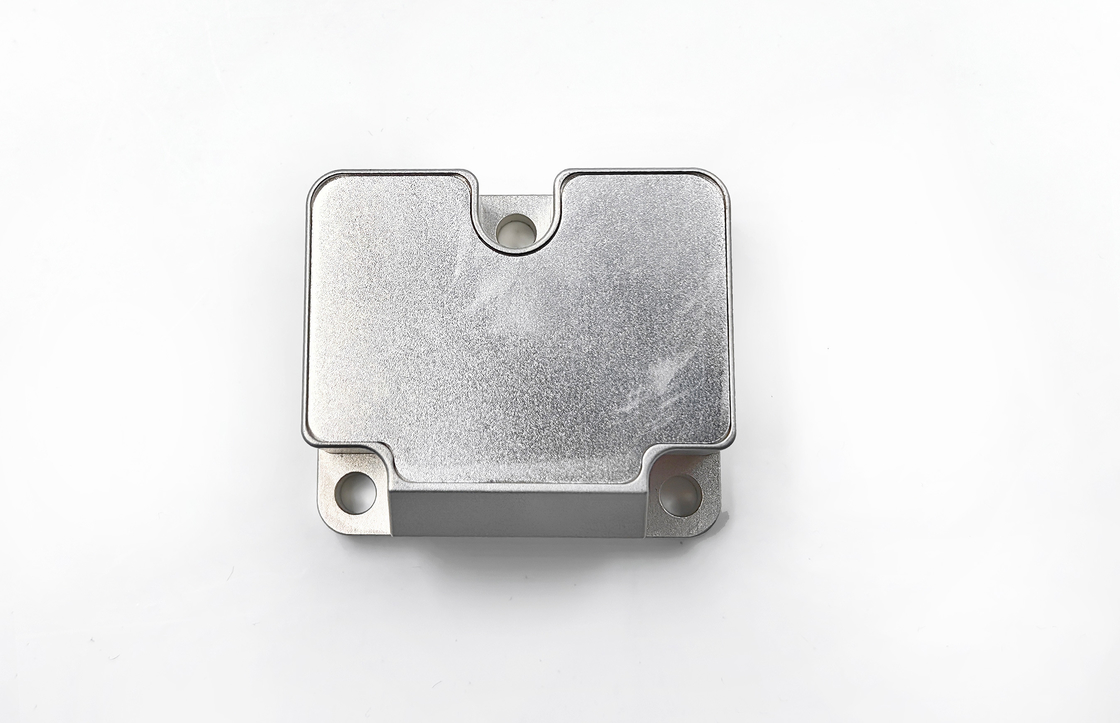

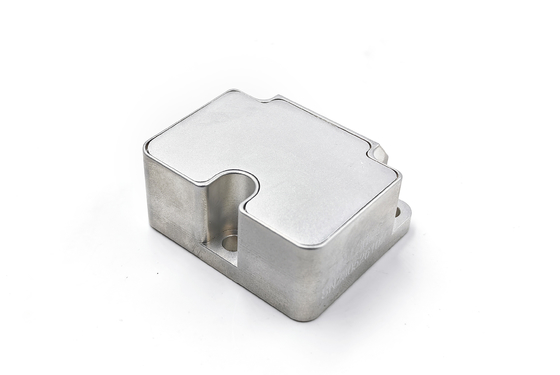

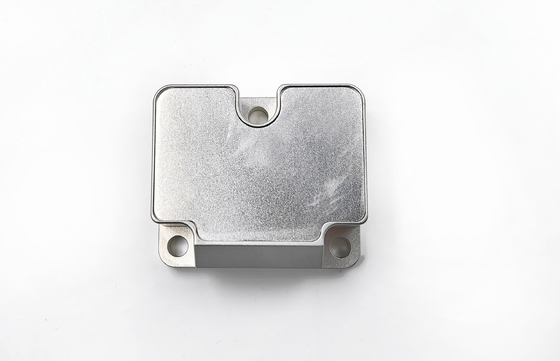

Czujnik IMU RS422 500º/s Zakres żyroskopu 16g Akcelerometr

Czujnik IMU RS422 500º/s Zakres żyroskopu 16g Akcelerometr

Nazwa marki:	AVIC
Numer modelu:	IMU300C
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T, L/C
Zdolność do zaopatrzenia:	500/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

CE ROHS

Nazwa produktu:

Jednostka pomiarowa inercjalna

zakres pomiarowy żyroskopu:

±500º/s

Stabilność zerowego odchylenia żyroskopowego:

00,3 stopnia/h

Losowy spacer:

00,06 stopnia /√h

zakres akcelerometru:

stabilność obciążenia:

0,02 mg

Współczynnik skali:

0,02% FS

Przepustowość łącza:

200 Hz

Wyjście:

Rs422

Szczegóły pakowania:

gąbka/pudełko

Możliwość Supply:

500/miesiąc

Podkreślić:

Czujnik IMU RS422 z żyroskopem

Akcelerometr IMU zakres 16g

Czujnik żyroskopu 500º/s RS422

Opis produktu

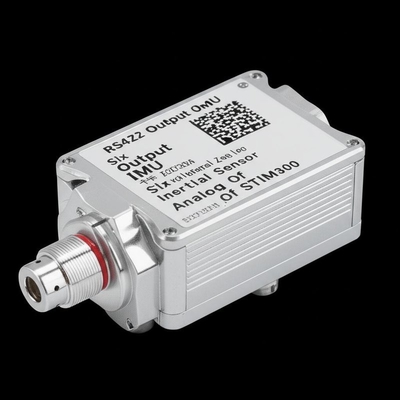

Wyjście RS422 Czujnik inercyjny sześciowyjściowy analogowy STIM300

Interfejs elektryczny

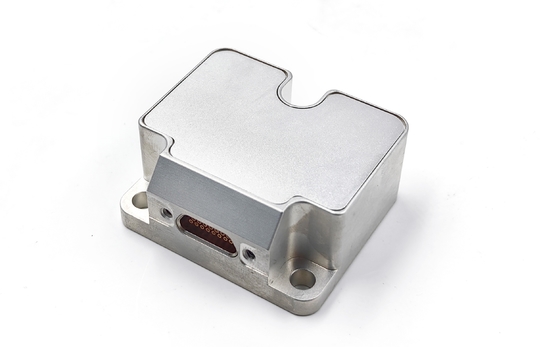

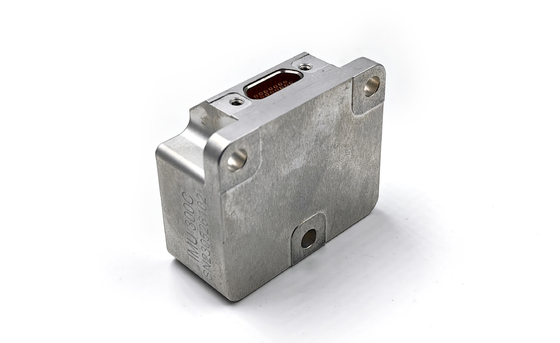

Złącze elektryczne produktu IMU300C-A0-IMU to J30J-15 TJL, z następującą definicją styków:

Numer styku	Nazwa	Typ	Uwaga
1	TxD-	Wyjście	RS422
2	RxD-	Wejście	RS422
3	TST_1	Wyjście
4	TOV_1	Wyjście
5	RST	Wejście
6	GND	Wejście
7	Zap.
8	VCC_5V	Źródło zasilania	+5v
9	TxD+	Wyjście	RS422
10	RxD+	Wejście	RS422
11	ExtTrig	Wejście	Wejście synchroniczne 5V
12	GND	Wejście
13	GND	Wejście
14	Zap.
15	GND	Masa zasilania

Cechy produktu

Trójosiowy cyfrowy żyroskop:
- Zakres pomiarowy dynamiczny ± 500º/s
- Stabilność zera: 3 °/H (GJB, 10s), 0.3 °/H (ALLAN)
Trójosiowy cyfrowy akcelerometr:
- Zakres pomiarowy dynamiczny ± 16 G
- Stabilność zera: 0.1mg (GJB, 10S), 0.02mg (ALLAN)
Wysoka niezawodność: MTBF > 20000h
Gwarantowana dokładność w pełnym zakresie temperatur (-40℃ ~ 80℃): wbudowany wysokowydajny algorytm kalibracji i kompensacji temperatury
Nadaje się do pracy w warunkach silnych wibracji
Interfejs 1-kierunkowy RS422
Kompatybilny z STIM300

Obszar zastosowania

Taktyczne i przemysłowe UAV
Inteligentna amunicja
Wyszukiwarka

Wskaźniki produktu

Parametr	Warunki testowe	Dokładność projektu	Jednostka
Żyroskop
Zakres pomiarowy dynamiczny	-	±500	º/s
Stabilność odchyłki	Wariancja Allana (zakres 500 °/s, temperatura normalna)	0.3	º/h
Stabilność odchyłki	Średnia 10 s (-40℃ ~ +80℃, stała temperatura)	3.0	º/h
Odchyłka	Zakres odchyłki zerowej	0.1	º/s
Odchyłka	Zmienność odchyłki zerowej w pełnym zakresie temperatur	0.01	º/s
Odchyłka	Powtarzalność startu	0.005	º/s
Wpływ przyspieszenia liniowego na odchyłkę		0.002	º/s/g
Wpływ wibracji na odchyłkę, zmiana przed i po wibracji		0.002	º/s/g
Wpływ wibracji na odchyłkę, zmiana przed i podczas wibracji		0.001	º/s/g
Współczynnik skali	Dokładność współczynnika skali	0.1	%
Współczynnik skali	Nieliniowość współczynnika skali	0.01	%FS
Dryf kątowy	-	0.06	°/√hr
Szerokość pasma	-	200	Hz
Akcelerometr
Zakres pomiarowy dynamiczny	-	16	g
Stabilność odchyłki	Wariancja Allana (zakres 16g, temperatura normalna)	0.02	mg
Stabilność odchyłki	Średnia 10 s (-40℃ ~ +80℃, stała temperatura)	0.03	mg
Odchyłka	Zakres odchyłki zerowej	1	mg
Odchyłka	Zmienność odchyłki zerowej w pełnym zakresie temperatur	1	mg
Odchyłka	Powtarzalność startu	0.2	mg
Współczynnik skali	Dokładność współczynnika skali	0.3	%
Współczynnik skali	Nieliniowość współczynnika skali	0.02	%FS
Dryf prędkości	-	0.08	m/s/√hr
Szerokość pasma	-	200	Hz
Interfejs komunikacyjny
1-kierunkowy SR422	Szybkość transmisji	460.8	MHz
Częstotliwość próbkowania	UART	1000	Hz
Charakterystyka elektryczna
Napięcie	-	5	V
Pobór mocy	-	1.5	W
Tętnienia	P-P	150	mV
Charakterystyka strukturalna
Rozmiar	-	38.6×44.6×21.5	mm
Waga	-	65±2	g
Środowisko użytkowania
Temperatura pracy	-	-40~80	℃
Temperatura przechowywania	-	-45~85	℃
Wibracje	-	20~2000Hz,6.06g
Uderzenie	-	6000g,0.5ms
Niezawodność
MTBF	-	20000	h
Czas pracy ciągłej	-	120	h

Przegląd produktu

IMU300C-A0-IMU to inercyjna jednostka pomiarowa (IMU) oparta na technologii mikromaszyn (MEMS), z wbudowanym wysokowydajnym żyroskopem MEMS i akcelerometrem MEMS, wyprowadzająca 3 prędkości kątowe i 3 przyspieszenia.

IMU300C-A0-IMU charakteryzuje się wysoką niezawodnością i silną adaptacją do środowiska. Dopasowując różne oprogramowanie, produkt może być szeroko stosowany w taktycznych i przemysłowych UAV, inteligentnej amunicji, wyszukiwarkach i innych dziedzinach.

Rozmiar

Pobierz instrukcję obsługi IMU300C (PDF)
