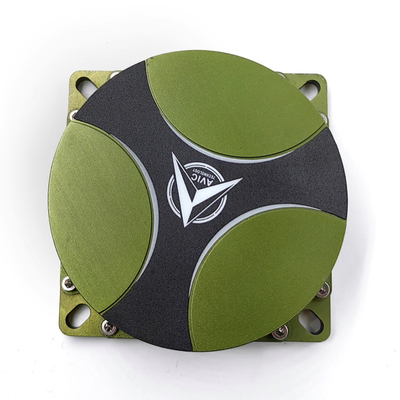

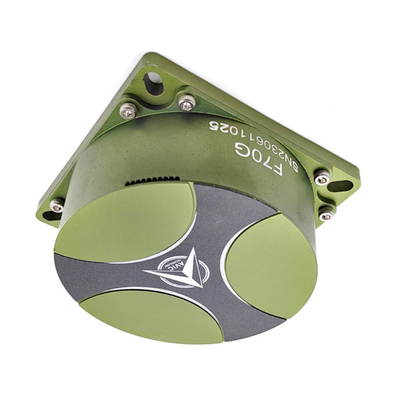

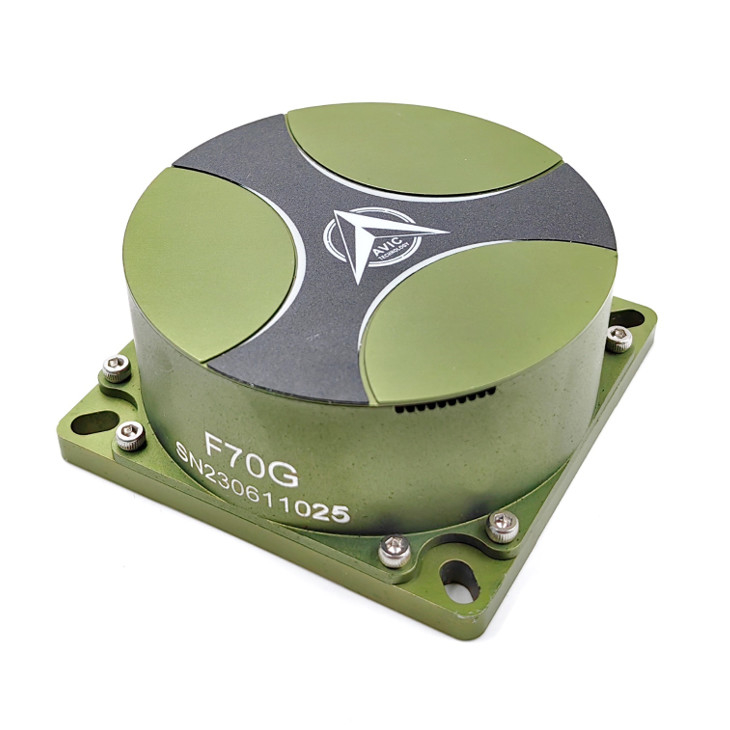

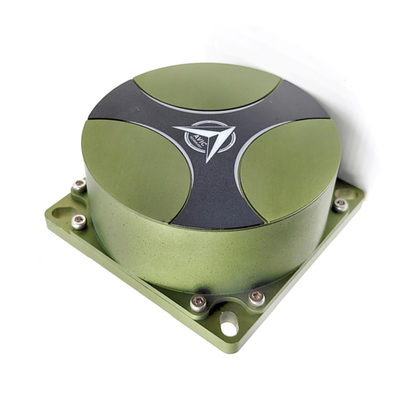

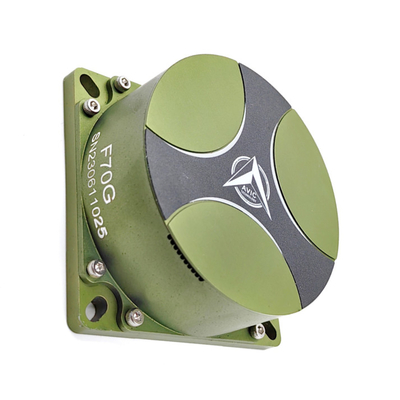

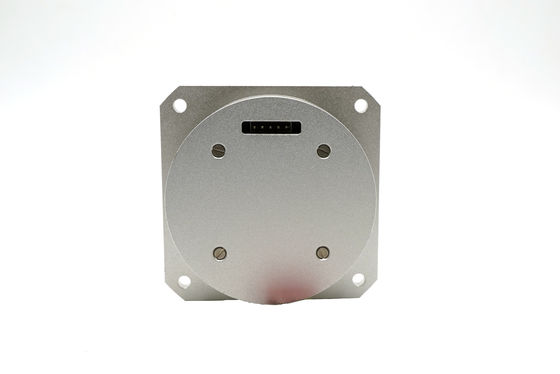

Stabilny giroskop optyczny dla zintegrowanego systemu nawigacji Dynamiczny czujnik giroskopu

Nazwa marki:	Firepower
Numer modelu:	F70G
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	200/MIESIĄC

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

CHINY

Skala:

-800°/s~+800°/s

Powtarzalność zerowa:

<=0,1°/godz

Stabilność zerowego obciążenia:

<=0,1°/godz

Współczynnik skali:

45000× (1±5%)SP/°/s

Tryb komunikacji:

RS422

Temperatura pracy:

-45℃～+60℃

Temperatura przechowywania:

-55℃～+75℃

Nieliniowość współczynnika skali:

<50ppm

Powtarzalność współczynnika skali:

<50ppm

Napięcie zasilania:

Szczegóły pakowania:

Pudełko z gąbką +

Możliwość Supply:

200/MIESIĄC

Podkreślić:

stabilny żyroskop optyczny

Gyroskop optyczny śmigłowca

Gyroskop światłowodowy helikoptera

Opis produktu

Stabilny żyroskop optyczny dla zintegrowanego systemu nawigacji Dynamiczny czujnik żyroskopowy

Specyfikacje produktu

Atrybut	Wartość
Zakres pomiarowy	-800°/s~+800°/s
Powtarzalność błędu zerowego	<=0.1°/h
Stabilność błędu zerowego	<=0.1°/h
Współczynnik skali	45000× (1±5%)SP/°/s
Tryb komunikacji	RS422
Temperatura pracy	-45℃～+60℃
Temperatura przechowywania	-55℃～+75℃
Nieliniowość współczynnika skali	<50ppm
Powtarzalność współczynnika skali	<50ppm
Napięcie zasilania	5V

Wymiary

Kluczowe cechy

Konstrukcja w całości z włókna - długa żywotność, mały rozmiar, wysoka stabilność i większa odporność na zakłócenia.
Zintegrowany polaryzator światłowodowy - minimalna strata wtrąceniowa i wysoki współczynnik ekstynkcji, oferujący większą odporność na temperaturę i wstrząsy mechaniczne, a także intensywne wibracje.
Niezawodne, kompaktowe opakowanie - solidne działanie w każdym środowisku, idealne do szerokiego zakresu zastosowań w obszarach cywilnych i wojskowych.
Technologia QuichLaunch - minimalny czas aktywacji bez konieczności kalibracji zewnętrznej.
Optymalna długość fali - poprawia czułość o 50% przy tej samej strukturze, rozmiarze i koszcie.
Izolacja i kompresja szumów - znacznie redukuje losowe błąd kątowy.
Technologia SelfTrack - poprawia zakres dynamiczny żyroskopu.

Zastosowania

UAV/AUV/Helikopter
Taktyczna broń jądrowa
Aeronautyka i astronautyka
Zintegrowany system nawigacji
Stabilizacja platformy inercyjnej
Nawigacja pojazdów

Charakterystyka wydajności

Nr	Parametr	F70G	Jednostka	Uwagi
1	Maksymalna prędkość kątowa	±800	°/s
2	Współczynnik skali	45000× (1±5%)	SP/°/s
3	Nieliniowość współczynnika skali w temperaturze pokojowej	≤50	ppm	@25℃
4	Powtarzalność współczynnika skali w temperaturze pokojowej	≤50	ppm	@25℃
5	Powtarzalność współczynnika skali w pełnym zakresie temperatur	≤100	ppm	-40℃~+70℃
6	Stabilność błędu zerowego w temperaturze pokojowej	≤0.1	10s(1σ,°/h)	@25℃
7	Powtarzalność błędu zerowego w temperaturze pokojowej	≤0.1	(1σ,°/h)	Błąd
8	Powtarzalność błędu zerowego w pełnym zakresie temperatur	≤0.2	(1σ,°/h)	-40℃~+70℃
9	Czas aktywacji	0	min
10	Błąd losowy	0.005	º/√h
11	Wartość błędu podczas wibracji/przed wibracjami/po wibracjach	≤0.3	°/h
12	Wartość błędu przed/po wibracjach	≤0.3	°/h
13	Czułość magnetyczna	≤0.2	°/h/Gs	Opcjonalne
14	Stabilność błędu zerowego podczas zmiany próżni	≤0.3	°/h	0~0.085~0Mpa@2min
15	Wibracje	20Hz～2000Hz Hz/10min X \| Y \| Z
16	Uderzenie	15g(3 razy) Pół sinusoida/11ms ±X \| ±Y \| ±Z

Zasilanie

Zasilanie	+5V	-5V
Wahania napięcia	4.75V~5.25V	-4.75V~-5.25V
Znamionowe napięcie tętnień	20mV	20mV
Pobór mocy	1.5A	0.6A

Wymagania dotyczące transportu i przechowywania

Informacja o transporcie

Umieść produkt zgodnie z kierunkiem pokazanym na opakowaniu
Gdy zakres temperatur wynosi -40℃～+70℃, dozwolony jest transport drogowy, kolejowy, lotniczy i wodny
Upewnij się, że opakowanie jest przymocowane do nośnika bez przemieszczania się podczas transportu

Informacja o przechowywaniu

Produkty umieszczone w opakowaniu powinny być przechowywane w magazynie klimatyzowanym pod standardowym ciśnieniem atmosferycznym, temperatura otoczenia wynosi 15℃～35℃
Okres przechowywania produktu wynosi 15 lat

Rozpakowywanie i inspekcja

Kontrola rozpakowywania

Sprawdź wygląd opakowania pod kątem kolizji i innych uszkodzeń fizycznych
Ochrona przed elektrycznością statyczną powinna być przeprowadzona podczas wyjmowania produktu

Kontrola dokumentów dostawy

Certyfikat kwalifikacji produktu
Protokół odbioru F70G żyroskopu światłowodowego w pętli zamkniętej
Instrukcja konserwacji F70G dla żyroskopu światłowodowego w pętli zamkniętej (1 sztuka na partię)
