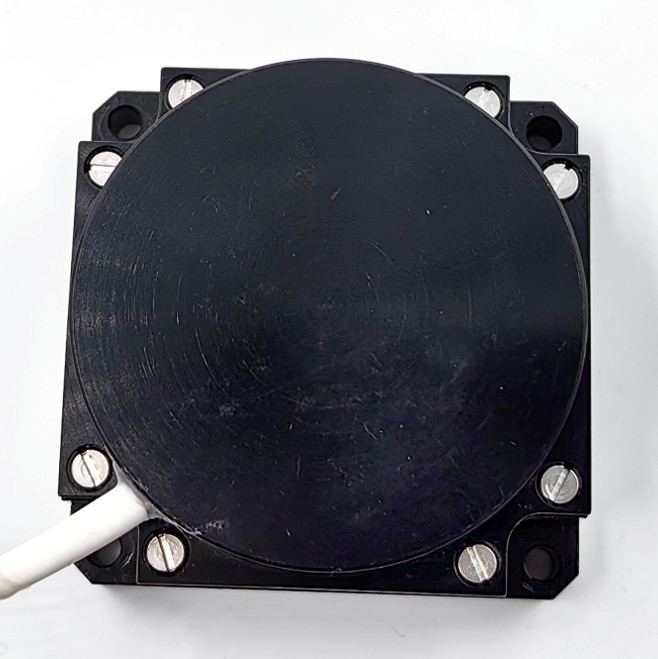

50mm Włókno optyczne Gyro mgła Low Zero Bias Gyroscope Sensor

50mm FOG Low Zero Bias Gyroscope Sensor

Wprowadzenie

Produkt ten jest czujnikiem biegłości kątowej inercji opartym na optycznym efekcie Sagnaca, który służy do pomiaru biegłości kątowej nośnika wzdłuż czułej osi produktu.Jednostka wykrywająca prędkość kątową produktu to pierścień z włókna optycznego, przyjmuje się cyfrowy obwód wykrywania śluzy zamkniętej w celu wyodrębnienia różnicy ścieżki optycznej światła rozprzestrzeniającego się w kierunku wskazówek zegara i w kierunku przeciwnym do wskazówek zegara spowodowanej zewnętrzną fizyczną prędkością kątową,który jest wykrywany przez pierścień włókna optycznego, a w międzyczasie sygnał napięcia przekształcony z sygnału różnicy ścieżki optycznej jest poddawany sprzężeniu zwrotnemu i kontroli zamkniętej pętli, tak aby modulacja i demodulacja sygnału była realizowana,a cel wykrywania sygnału prędkości kątowej został osiągnięty.

Produkt ten składa się z optycznego urządzenia do wykrywania prędkości kątowej i urządzenia do wykrywania sygnału, dostarczającego jednoosiowe informacje o wzroście kątowym i informacje o temperaturze wewnętrznej.

Produkty są przede wszystkim odpowiednie do zastosowań takich jak średnio precyzyjne systemy nawigacji inercjalnej, systemy pozycjonowania i orientacji oraz serwo-stabilizacyjne systemy.

Główne parametry

Główne składniki produktu są następujące:

1. Jednostka ścieżki optycznej składa się ze źródła światła SLD, światłowodu optycznego, zintegrowanego modulatora fazy optycznej, sprzęgła światłowodowego i detektora optycznego;
2. Jednostka obwodu składa się z obwodu napędowego źródła światła oraz płyty obwodowej sygnału wykrywania i sterowania;
3. Części konstrukcyjne gyroskopu.

wymiary całkowite (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H);

Wymiary instalacji (mm): 43 ± 0,1 × 43 ± 0,1 (L × W), Φ3,2 mm × 4, takie jak na rysunku.

Środki ostrożności

Odpowiednie uwagi są następujące:

1. Aby uniknąć uszkodzenia wydajności żyroskopu i skrócenia jego czasu użytkowania,częste włączanie i wyłączanie energii nie powinno być wykonywane podczas użytkowania żyroskopu;.
2. Zanim włączymy giroskop,system zasilania należy sprawdzić, aby upewnić się, że nie występuje zwarcie między punktami elektrycznymi zasilania oraz między osłoną giroskopu a punktami elektrycznymi.;
3. W przypadku nieprawidłowego działania tego produktu należy skonsultować się z producentem.
4. Żyroskop światłowodowy jest precyzyjnym instrumentem, dlatego należy z nim postępować ostrożnie podczas użytkowania i transportu.
5. Należy zapewnić prawidłowe linie sygnału wejściowego i wyjściowego produktu oraz linie zasilania;
6. Należy podjąć środki antystatyczne w procesie kontaktu z produktem;
7. Intensywność pola magnetycznego wokół lokalizacji produktu musi być mniejsza niż 1G.
