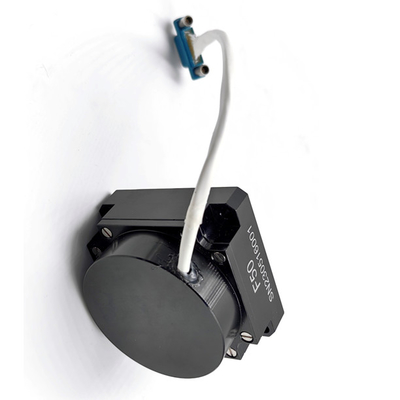

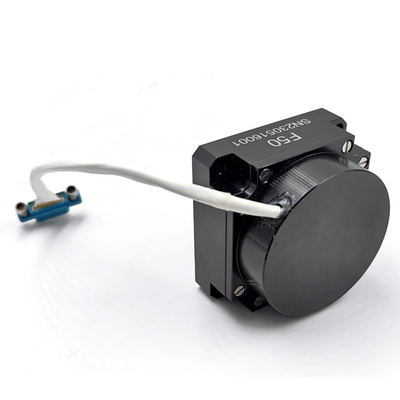

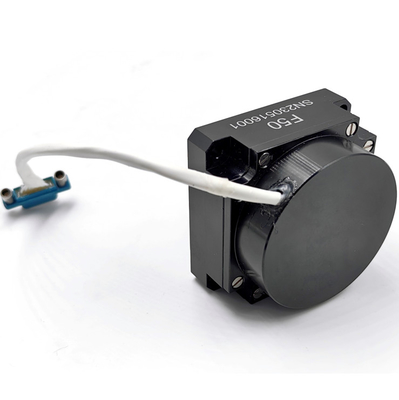

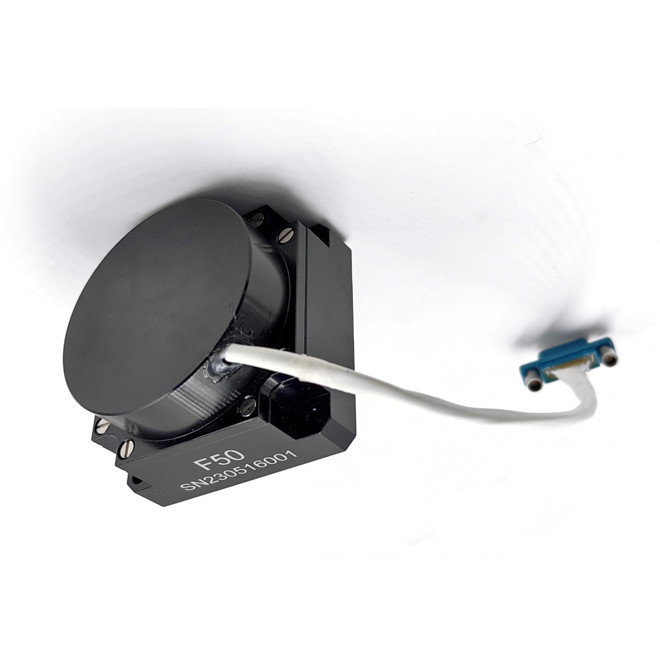

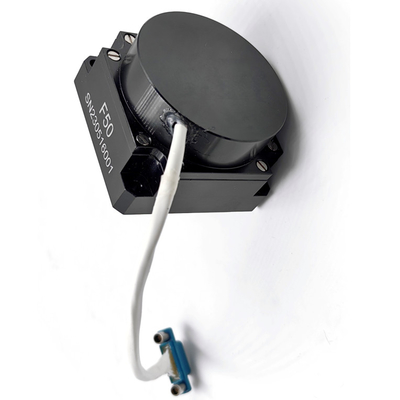

Inercyjny czujnik prędkości kątowej Zintegrowany giroskop optyczny Efekt Sagnaca

Czujnik biegłości kątowej bezwładności Efekt optyczny Sagnac Włókno giroskopiczne

Produkt ten jest czujnikiem biegłości kątowej inercji opartym na optycznym efekcie Sagnaca, który służy do pomiaru biegłości kątowej nośnika wzdłuż czułej osi produktu.Jednostka wykrywająca prędkość kątową produktu to pierścień z włókna optycznego, przyjmuje się cyfrowy obwód wykrywania śluzy zamkniętej w celu wyodrębnienia różnicy ścieżki optycznej światła rozprzestrzeniającego się w kierunku wskazówek zegara i w kierunku przeciwnym do wskazówek zegara, spowodowanej zewnętrzną fizyczną prędkością kątową,który jest wykrywany przez pierścień włókna optycznego, a w międzyczasie sygnał napięcia przekształcony z sygnału różnicy ścieżki optycznej jest poddawany sprzężeniu zwrotnemu i kontroli w zamkniętej pętli, tak aby modulacja i demodulacja sygnału była realizowana,a cel wykrywania sygnału prędkości kątowej został osiągnięty.

Produkt ten składa się z optycznego urządzenia do wykrywania prędkości kątowej i urządzenia do wykrywania sygnału, dostarczającego jednoosiowe informacje o wzroście kątowym i informacje o temperaturze wewnętrznej.

Produkty są przede wszystkim odpowiednie do zastosowań takich jak średnio precyzyjne systemy nawigacji inercjalnej, systemy pozycjonowania i orientacji oraz serwo-stabilizacyjne systemy.

Główne składniki produktu są następujące:

1. Jednostka ścieżki optycznej składa się ze źródła światła SLD, światłowodu optycznego, zintegrowanego modulatora fazy optycznej, sprzęgła światłowodowego i detektora optycznego;
2. Jednostka obwodu składa się z obwodu napędowego źródła światła oraz płyty obwodowej sygnału wykrywania i sterowania;
3. Części konstrukcyjne gyroskopu.

wymiary całkowite (mm): 50 ± 0,1 × 50 ± 0,1 × 32 ± 0,1 (L × W × H);

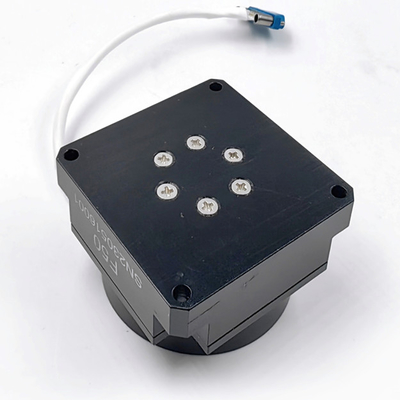

Wymiary instalacji (mm): 43 ± 0,1 × 43 ± 0,1 (L × W), Φ3,2 mm × 4, takie jak na rysunku.

Główne parametry

F50A FOB MANUAL.pdf
