Żyroskop światłowodowy Micro Nano, czujnik prędkości kątowej z wyjściem cyfrowym

Nazwa marki:	Firepower
Numer modelu:	FCG24
MOQ:	1
Cena £:	1600 USD
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	100/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Tryb wyjściowy:

RS422

Zakres:

≥500°/s

stronniczość (Allan):

≤0,2°/godz

Konsumpcja:

≤0,7w

Zasilanie:

5(±0,15) V

Przypadkowy spacer:

≤0,04°/√h(1σ)

Współczynnik skali:

4 mv/° /s

Szczegóły pakowania:

Pudełko z gąbką +

Możliwość Supply:

100/miesiąc

Podkreślić:

Żyroskop światłowodowy wyjściowy RS422

integrujący optykę czujnik prędkości kątowej

czujnik prędkości kątowej mikro nano włókna

Opis produktu

Mikro-nano światłowodowy czujnik prędkości kątowej zintegrowany z optyką z wyjściem cyfrowym

1 Zakres

Niniejszy dokument określa wymagania i metody użytkowania i konserwacji mikro-nano światłowodowego żyroskopu MFOG-24 (w skrócie produkt).

2 Odniesienia i standardy

GJB1649-1993 Program kontroli ESD dla produktów elektronicznych

3 Definicje

Brak.

4 Wprowadzenie do produktu

4.1 Przegląd produktu

Mikro-nano światłowodowy żyroskop MFOG-24 (zwany dalej tym produktem) jest czujnikiem prędkości kątowej integrującym optykę z wyjściem cyfrowym, mechaniką i elektroniką. Opiera się na efekcie Sagnaca, integruje różnorodne urządzenia mikro-nano światłowodowe i realizuje proces detekcji poprzez wykrywanie, przetwarzanie i sprzężenie zwrotne różnicy faz generowanej przez dwie wiązki światła propagujące się w przeciwnych kierunkach.

Produkt ten składa się głównie z elementów ścieżki optycznej, elementów obwodu i elementów konstrukcyjnych. Charakteryzuje się prostą konstrukcją, brakiem ruchomych części, brakiem części zużywających się, szybkim uruchamianiem, małymi rozmiarami, niewielką wagą i tak dalej. I może być stosowany do kontroli postawy i pomiaru nośnika.

4.2 Kompozycja

Produkt składa się głównie z następujących elementów:

A) zespół ścieżki optycznej;

B) Płytka obwodu sygnału detekcji i sterowania;

C) Szkielet pierścienia światłowodowego, obudowa i inne części konstrukcyjne;

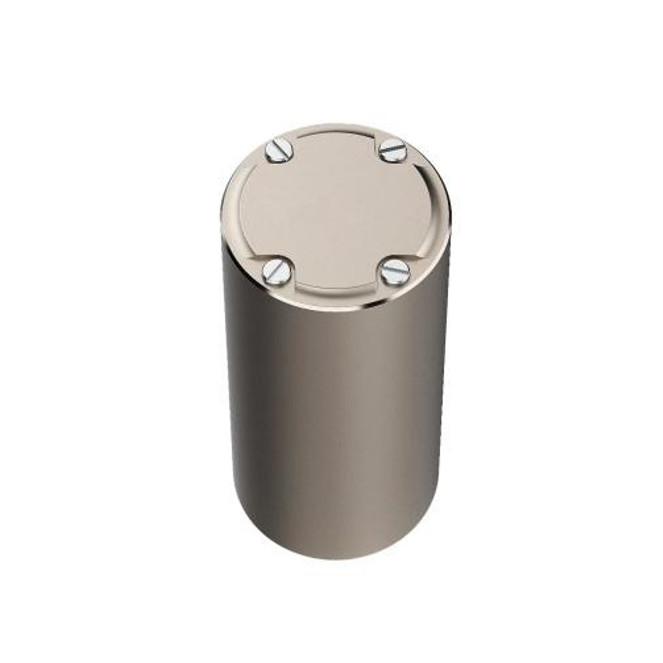

4.3 Wygląd i wymiary

Produkt jest cylindryczny, o wymiarach całkowitych φ24 mm × 40 mm

Żyroskop światłowodowy Micro Nano, czujnik prędkości kątowej z wyjściem cyfrowym 0

Tabela 1 Główne parametry wydajności

Pozycje	MFOG24	Jednostka
Sygnał wyjściowy	RS422
Złącze	Płytka lutownicza
Oś	1
Zużycie	≤1.5	W
Zasilanie	5(±0.15)	V
Błąd losowy	≤0.04	°/√h(1σ)
Zakres	≥500	°/s
Odchylenie (10s,1σ)	≤1.5	°/h
Powtarzalność odchylenia (Allan)	≤0.4	°/h
Powtarzalność odchylenia (Allan)	≤0.4	°/h
Współczynnik skali	3600	(LSB/o /s)
Nieliniowość współczynnika skali	≤300	PPM(1σ)
Czas uruchamiania	≤1	s
Szerokość pasma	300	Hz
Temperatura pracy	-45~+70	℃
Temperatura przechowywania	-55~+85	℃
Wibracje	20~2000,0.04	Hz,g²/Hz
Wymiary	Φ24*40	mm
Waga	≤30	g
