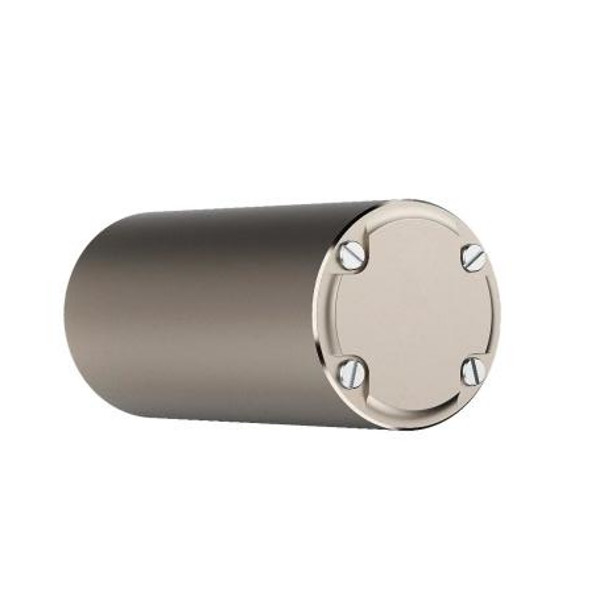

Mikroświatłowodowy żyroskop z wyjściem analogowym Nano Fibre Devices FOG

Nazwa marki:	Firepower
Numer modelu:	FCG24D
MOQ:	1
Cena £:	1600 USD
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	100/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Tryb wyjściowy:

Analog

Zakres:

≥500°/s

stronniczość (Allan):

≤0,2°/godz

Konsumpcja:

≤0,7w

Zasilanie:

5(±0,15) V

Przypadkowy spacer:

≤0,1°/√h(1σ)

Współczynnik skali:

4 mv/° /s

Szczegóły pakowania:

Pudełko z gąbką +

Możliwość Supply:

100/miesiąc

Podkreślić:

Nano żyroskop światłowodowy

żyroskop mikro światłowodowy

żyroskop światłowodowy z wyjściem analogowym

Opis produktu

Mikrożyroskop światłowodowy z wyjściem analogowym Urządzenia mikro-nano światłowodowe FOG

1 Zakres

Niniejszy dokument określa wymagania i metody użytkowania i konserwacji mikro-nano żyroskopu światłowodowego FCG-24 (w skrócie produkt).

2 Odniesienia i standardy

GJB1649-1993 Program kontroli ESD dla produktów elektronicznych

3 Definicje

Brak.

4 Wprowadzenie do produktu

4.1 Przegląd produktu

Mikro-nano żyroskop światłowodowy FCG-24 (zwany dalej tym produktem) to czujnik prędkości kątowej integrujący optykę z wyjściem analogowym, mechanikę i elektronikę. Opiera się na efekcie Sagnaca, integruje różnorodne urządzenia mikro-nano światłowodowe i realizuje proces detekcji poprzez wykrywanie, przetwarzanie i sprzężenie zwrotne różnicy faz generowanej przez dwie wiązki światła propagujące się w przeciwnych kierunkach.

Produkt ten składa się głównie z elementów ścieżki optycznej, elementów obwodu i elementów konstrukcyjnych. Charakteryzuje się prostą konstrukcją, brakiem ruchomych części, brakiem części zużywających się, szybkim uruchamianiem, małymi rozmiarami, niewielką wagą i tak dalej. I może być stosowany do kontroli postawy i pomiaru nośnika.

4.2 Skład

Produkt składa się głównie z następujących elementów:

A) zespół ścieżki optycznej;

B) Płytka obwodu sygnału detekcji i sterowania;

C) Szkielet pierścienia światłowodowego, obudowa i inne części konstrukcyjne;

4.3 Wygląd i wymiary

Produkt jest cylindryczny, o wymiarach ogólnych φ24 mm × 40 mm

Rys. 1 Rysunek obrysu mikro-nano żyroskopu światłowodowego FCG-24

4.4 Waga

≤40g.

4.5 Temperatura pracy

-40℃~+65℃.

4.6 Temperatura przechowywania

-55℃~+85℃.

4.7 Wibracje losowe

Poziom wibracji losowych: 20g, zakres częstotliwości: 20Hz ~ 2000Hz.

Tabela 1 Główne parametry wydajności

Pozycje	FOG24D	Jednostka
Tryb wyjścia	Analogowy
Złącze	Płytka lutownicza
Oś	1
Zużycie	≤0.7	w
Zasilanie	5(±0.15)	V
Błąd dryftu losowego	≤0.1	°/√h(1σ)
Zakres	≥500	°/s
Błąd (10s,1σ)	≤2	°/h
Błąd (Allan)	≤0.2	°/h
Powtarzalność błędu (Allan)	≤0.2	°/h
Współczynnik skali	4	mv/° /s
Nieliniowość współczynnika skali	≤1000	PPM(1σ)
Czas uruchomienia	≤1	s
Szerokość pasma	450	Hz
Temperatura pracy	-45~+70	℃
Temperatura przechowywania	-55~+85	℃
Wibracje	20~2000,0.04	Hz,g²/Hz
Wymiary	Φ24*40	mm
Waga	≤30	g

4.9.1 Interfejs mechaniczny

Dolna powierzchnia produktu jest powierzchnią montażową, z 3 gwintami M3 i zewnętrznym połączeniem mechanicznym.

Rysunek 2 Wymiar instalacji

4.9.2 Wymagania dotyczące zasilania

Zewnętrzne zasilanie produktu ma dwa obwody, a wymagania są pokazane w tabeli 2:

Tabela 2 Wymagania dotyczące zewnętrznego zasilania

	+5V
Napięcie	4.85V~5.15V
Tętnienia	20mV
Prąd elektryczny	0.25A
