Micro Nano Fiber Optic Gyroscope Produkcja analogowa FOG klasy przemysłowej

Nazwa marki:	Firepower
Numer modelu:	FCG24D
MOQ:	1
Cena £:	1600 USD
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	100/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Tryb wyjściowy:

Analog

Złącze:

Płyta spawalnicza

Zmierz oś:

Konsumpcja:

≤0,7w

Zasilanie:

5(±0,15) V

Przypadkowy spacer:

≤0,1°/√h(1σ)

Szczegóły pakowania:

Pudełko z gąbką +

Możliwość Supply:

100/miesiąc

Podkreślić:

Płyta spawalnicza żyroskop światłowodowy

żyroskop światłowodowy Micro Nano

żyroskop światłowodowy o wysokiej dokładności

Opis produktu

Mikro-nano-włókno-optyczny gyroskop wysokiej dokładności niskiej ceny FOG

1 Zakres

Niniejszy dokument określa wymagania i metody użytkowania i konserwacji mikro-nano-włóknooptycznego giroskopu FCG-24 (skrót produktu).

2 Odniesienia i normy

GJB1649-1993 Program kontroli ESD dla produktów elektronicznych

3 Definicje

- Żadnego.

4 Wprowadzenie produktu

4.1 Przegląd produktu

Mikro-nano-włókno-optyczny giroskop FCG-24 (zwany dalej "tym produktem") to czujnik prędkości kątowej integrujący optykę z analogicznym wyjściem, mechaniką i elektroniką.Opiera się na efekcie Sagnaca., integruje różnorodne urządzenia mikro-nano-włóknowe i realizuje proces wykrywania poprzez wykrywanie,przetwarzanie i odsyłanie różnicy fazowej generowanej przez dwa wiązki światła rozprzestrzeniające się w przeciwnych kierunkach.

Produkt ten składa się głównie z elementów ścieżki optycznej, elementów obwodów i elementów konstrukcyjnych.niewielki rozmiarMożna to zastosować do kontroli i pomiaru pozycji nośnika.

4.2 Skład

Produkt składa się głównie z następujących składników:

A) zespół ścieżki optycznej;

B) Płyty obwodowe do wykrywania i sterowania sygnałem;

C) Szkielet pierścienia z włókna optycznego, powłoka i inne części konstrukcyjne;

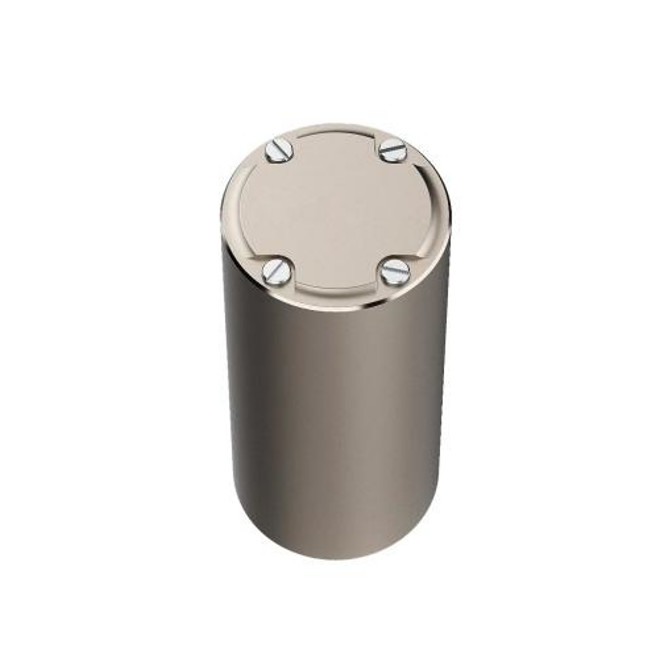

4.3 Wygląd i wymiary

Produkt ma kształt cylindryczny o wymiarach całkowitych φ24 mm × 40 mm

Rys. 1 Rysunek zarysu mikro-nano-włóknooptycznego żyroskopu MFOG-24

4.4 Waga

≤ 40 g.

4.5 Temperatura pracy

-40°C~+65°C.

4.6 Temperatura przechowywania

-55°C~+85°C.

4.7 Przypadkowe wibracje

Poziom wibracji losowych: 20 g, zakres częstotliwości: 20 Hz ~ 2000 Hz.

Tabela 1 Główne parametry wydajności

Pozycje	MFOG24D	Jednostka
Tryb wyjścia	Analogiczny
Złącze	Płyty spawalnicze
Oś	1
Konsumpcja	≤ 0.7	w
Zasilanie	5 ((± 0,15)	V
Wyborne spacery	≤ 0.1	°/√h(1σ)
Zakres	≥ 500	°/s
Bias (10s,1σ)	≤ 2	°/h
Bias (Allan)	≤ 0.2	°/h
Powtórność stronniczości (Allan)	≤ 0.2	°/h
Współczynnik skali	4	mv/° /s
Współczynnik skali Nieliniowość	≤ 1000	PPM ((1σ)
Czas uruchomienia	≤ 1	s
Przepustowość	450	Hz
Praca tymczasowa.	-45~+70	°C
Ciepło.	-55~+85	°C
Wibracje	20~2000,0.04	Hz,g2/Hz
Wymiary	Φ24*40	mm
Waga	≤ 30	g
