Wysokiej stabilności jednoosiowy żyroskop z włóknem optycznym z wyjściem RS422 dla systemu nawigacji

Nazwa marki:	Firepower
Numer modelu:	F50
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	T/T
Zdolność do zaopatrzenia:	200/miesiąc

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Orzecznictwo:

Zakres dynamiczny:

±500°/s

zerowa stabilność biasu:

≤0,5°/godz

Czas powtarzalności przy zerowym odchyleniu:

≤0,5°/godz

Współczynnik błądzenia losowego:

≤0,006% √h

Nieliniowość współczynnika skali:

≤30ppm

Napięcie zasilania:

+5V

Wibracja:

20 ~ 2000 Hz, 0,06 g²/Hz

interfejs:

RS-422

Szczegóły pakowania:

gąbka + pudełko

Możliwość Supply:

200/miesiąc

Podkreślić:

Żyroskop światłowodowy przeciwmgielny

żyroskop światłowodowy 20ppm

żyroskop przeciwmgielny 5V

Opis produktu

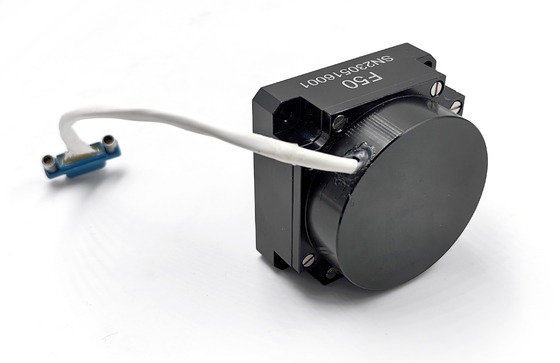

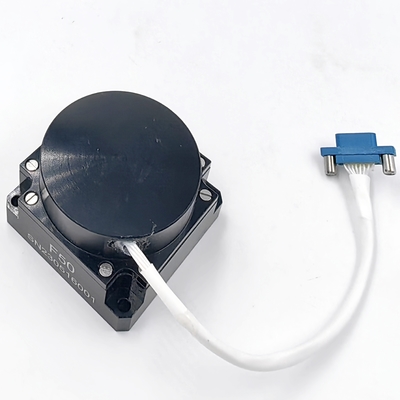

Wysokiej stabilności jednoosiowy żyroskop z włóknem optycznym z wyjściem RS422 dla systemu nawigacji

Opis produktu

F50 jednosiowy żyroskop światłowodowy jest całkowicie stałym, średnio precyzyjnym czujnikiem biegłości kątowej, który integruje światło, maszyny i energię elektryczną.Produkt posiada cechy wysokiej precyzji, niewielkie rozmiary, lekka masa, wysoka niezawodność i wysokie koszty działania.

Stabilność zerowej stronniczości produktu jest mniejsza lub równa 0,5°/h (10s gładko), szerokość pasma częstotliwości odpowiedzi, zasilanie prądem stałym +5V, moc mniejsza niż 4W,i przyjmuje się cyfrową metodę komunikacji RS422, który jest wygodny w użyciu dla użytkowników i jest idealnym urządzeniem inercyjnym zastępującym tradycyjny mechaniczny żyroskop.

Obszary zastosowań: zastosowania w średnio precyzyjnych systemach nawigacji bezwładnościowej, systemach pozycjonowania i orientacji, systemach pomiaru nastawienia, serwo-stabilizacji itp.

Skład

a) jednostka ścieżki optycznej: obejmująca źródło światła dopingowane erbium, pierścień światłowodowy, zintegrowany modulator fazy optycznej, sprzęgło światłowodowe, fotodetektor;
b) jednostka obwodu: obwód napędowy źródła światła, płyta obwodna sygnału wykrywania i sterowania;
c) Części konstrukcyjne gyro.

Parametry techniczne

Projekt	Zjednoczenie	F50A	F50B	F50C
Zakres pomiarowy	/s	-500 ~ +500
Stabilność zerowa	°/h,10s	≤ 0.05	≤ 0.1	≤ 0.2
Powtórzalność bez uprzedzeń	°/h	≤ 0.05	≤ 0.1	≤ 0.2
Współczynnik losowego spaceru	% √h	≤ 0.006	≤ 0.01	≤ 0.02
Nieliniowość współczynnika skali	ppm	≤ 30	≤ 40	≤ 50
Powtarzalność współczynnika skali	ppm	≤ 30	≤ 40	≤ 50
Asymetria współczynnika skali	ppm	≤ 30	≤ 40	≤ 50
Czas rozpoczęcia	S	≤ 1
Przepustowość	Hz	500
Zasilanie	V	±5±0.15
Władza	W	≤ 6
Temperatura pracy	°C	-40~+70
Temperatura przechowywania	°C	-55~+85
Wibracje	Hz,g2/Hz	20~2000,0.06
Wpływ	g,ms	3,011
Stawka Baud	bps	921600 ((Kustomowalne)
Tryb wyjścia	/	RS-422
Złącze	/	J30J-15TJL/(Wykonalne)
Ogólne wymiary	mm	505032
Wymiary instalacji	mm	43*43

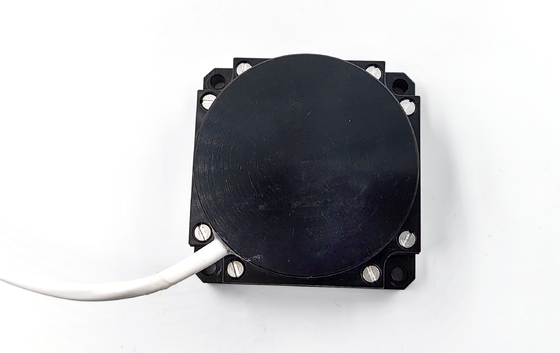

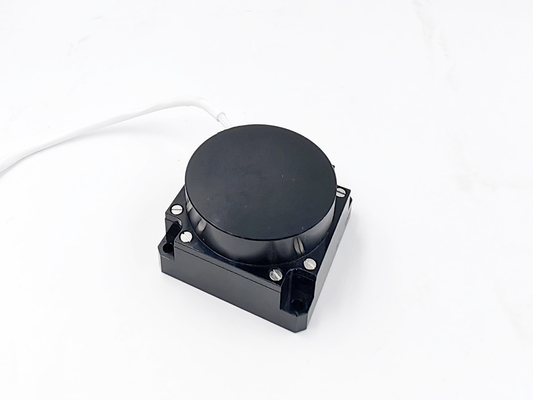

Kształt i wymiary instalacji

Całkowity wymiar: (jednostka: mm)
Φ50 X 36 (OD X H)
Powierzchnia montażowa 50 x 50 mm
Wymiary instalacji: 41 X 41, 4 śruby M3
Waga:220±30 g

Wysokiej stabilności jednoosiowy żyroskop z włóknem optycznym z wyjściem RS422 dla systemu nawigacji 0

Główny obszar zastosowania
