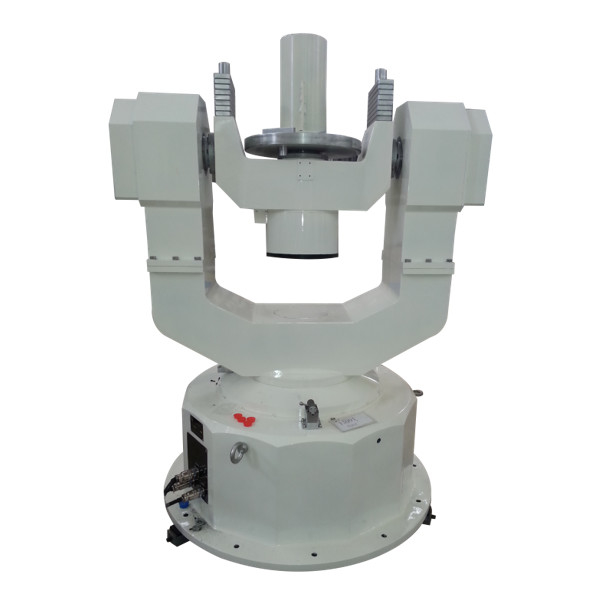

30 kg ładowność 3-osiowy gramofon precyzyjny do kalibracji i testowania INS

Bardzo precyzyjny symulator ruchu gramofonu o wadze 30 kg do kalibracji i testowania INS

2 Główne indeksy techniczne

2.1 Waga ładunku: 30 kg

2.2 Wielkość ładunku: średnica 500 mm × 500 mm;

2.3 Mechaniczna konstrukcja stołu: UUT

2.4 Przecięcie trzech osi: kula o promieniu 0,25 mm (gwarancja obróbki)

2.5 Dokładność obrotu pochylenia: toczenie ± 5″

Skok ± 5″

Łożysko ± 5″

2.6 Prostopadłość trzech osi: oś rolki i oś skoku ± 5 ″

2.7 Dokładność pozycjonowania trójosiowej pozycji kątowej: ± 6″

2.8 Rozdzielczość trójosiowego pomiaru położenia kątowego: 0,36″

2.9 Zakres obrotu w trzech osiach: ciągły w trzech osiach

2.10 Zakres prędkości kątowej: rolka ± 0,001 °/s ~ 400 °/s

Skok ± 0,001 °/s ~ 400 °/s

Azymut ± 0,001 °/s-200 °/s

2.11 Dokładność prędkości kątowej: 5 × 10^-5(średnia 360 °)

5 × 10^-4(średnia 10°)

5 × 10^-3(średnio 1°)

2.12 Stabilność prędkości kątowej: 5 × 10^-5(średnia 360 °)

5 × 10^-4(średnia 10°)

5 × 10^-3(średnio 1°)

2.13 Maksymalne przyspieszenie kątowe: rolka 200 °/s²

Skok 200 °/s²

Łożysko 100 °/s²

2.15 Interfejs symulacji

Z funkcją symulacji cyfrowej, interfejs komunikacyjny RS-232, szybkość transmisji do ustalenia.

2.16 Przewodzący pierścień ślizgowy (do ustalenia)

Pętla jest wspólną pętlą, w której:

Pierścień zasilający: 28 V, 10 A;

Rezystancja styku pierścienia ślizgowego: 0,005 Ω (statyczna), 0,01 Ω (dynamiczna).

2.17 Zasilanie

A) Trójfazowy czteroprzewodowy, 380 V ± 10%, 50 Hz ± 3%

B) Jednofazowy, 220 V ± 10%, 50 Hz ± 3%

2.18 Warunki pracy

A) Temperatura pracy: 20 ± 10 ℃;

B) Wilgotność względna: ≤ 50% (30 ℃);

C) Rezystancja uziemienia przewodu uziemiającego jest mniejsza niż 2Ω;

D) z fundamentem izolacji sejsmicznej;

E) Wokół nie ma silnych zakłóceń elektromagnetycznych.
