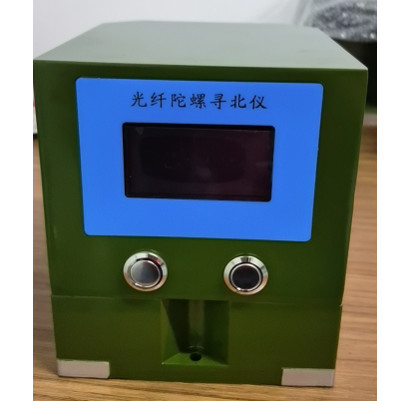

0.1deg North Seeking Gyro 3 Axes North Sensor Interfejs Rs422

0.1 stopnia na północ poszukując czujnika dokładności czujnik włókna na północ

Wymagania środowiskowe

1) Temperatura pracy: -40°C+65°C;

2) Temperatura przechowywania: -45°C+70°C.

3) Piasek i pył: w warunkach piasku i pyłu określonych w art. 2 GJB150.12, następujące warunki nie występują w żyroskopie światłowodowym z kierunkiem północnym:

a. organizacja jest zbyt ciasna, utknęła lub nie działa prawidłowo;

b. składniki elektryczne mają zwarcie lub nie mogą normalnie działać;

c. Wewnętrzne części mechaniczne są zakurzone.

4) Mgła słona

Żyroskop z włókna optycznego powinien spełniać wymagania GJB150.11.

5) Warunki środowiskowe wilgotne i gorące

Wilgotność względna: 95%; temperatura: 30±2°C; czas przechowywania: 72 godziny.

Odporność izolacyjna nie powinna być mniejsza niż 2 MΩ, powierzchnia metalowa nie powinna być korozowana, a powłoka nie powinna być pęcherzowana lub łuszczona, i może ona działać normalnie.

6) Środowisko drgań

Wymagania dotyczące środowiska drgań synowych

Zakres częstotliwości: 5 Hz~5,5 Hz, przesunięcie wibracji (podwójna amplituda) 25,4 mm

Zakres częstotliwości: 5,5 Hz ~ 200 Hz, przyspieszenie wibracji 1,5 g;

Czas skanowania: 12 min.

kierunek drgań: 3 osie (osio X, osi Y, osi Z);

każda oś: 2h;

7) Wpływ na warunki środowiskowe

Wzór fali uderzenia: puls półsinusowy

Maksymalne przyspieszenie: 20 g, szerokość impulsu 11 ms,

Liczba uderzeń na oś (oś X, oś Y, oś Z): 3

8) Warunki środowiskowe wypadków

Maksymalne przyspieszenie: 10 g

Szerokość impulsu: 16 ms

Prędkość zderzenia: oś pionowa 80 razy/min

Czasy zderzenia: 1000±10 razy

Kierunek zderzenia: pionowa płaszczyzna montażu

9) Wymagania środowiskowe dotyczące samochodów sportowych

Samochód sportowy ma przebieg 500 km. w:

Droga brukowa i żwirowa: prędkość 20-30 km/h, 300 km.

Droga asfaltowa i betonowa: prędkość pojazdu wynosi 30-40 km/h, 200 km.

10) Kompatybilność elektromagnetyczna

Kompatybilność elektromagnetyczna odnosi się do odpowiednich wymogów GJB151A-97 "Wymogi dotyczące emisji elektromagnetycznej i wrażliwości dla sprzętu wojskowego i podsystemów".

11) Pole magnetyczne

Charakterystyka wydajności żyroskopu w warunkach intensywności indukcji magnetycznej (3±0,5) × 10-4T powinna spełniać wymagania dotyczące wskaźnika technicznego.

Wydajność elektryczna

1) Odporność izolacyjna

Opór izolacyjny między niezależnymi obwodami żyroskopu i między obwodem a obudową nie powinien być mniejszy niż 100 MΩ w standardowych warunkach atmosferycznych.

Interfejs zewnętrzny

1.1.1 z wejściem zasilania 24V±4V.

1.1.2 Przy funkcji wyjścia z portu seryjnego wyjście z portu seryjnego jest zdefiniowane w następujący sposób:

Port komunikacji zewnętrznej przyjmuje formę seryjnego interfejsu RS422, z 1 bitem start, 8 bitami danych, 1 bitem stop, bez parytetu i częstotliwością baudów 9600bps. Dane są w formacie ASIC.
