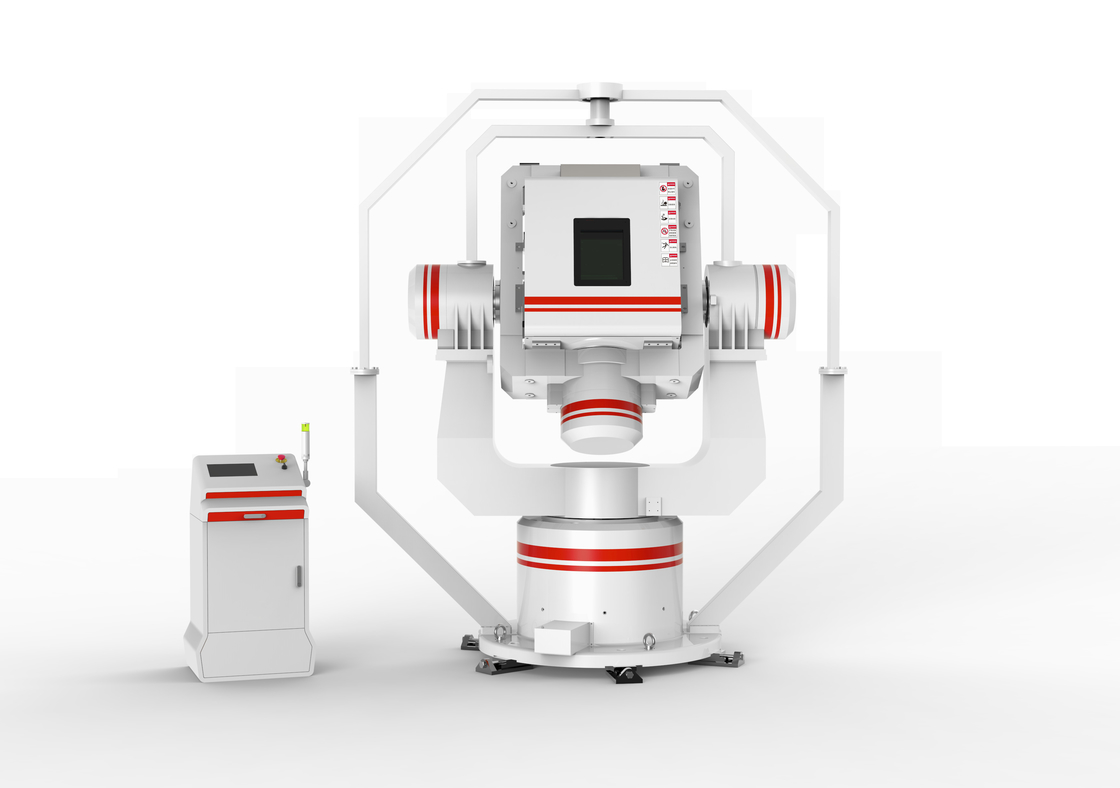

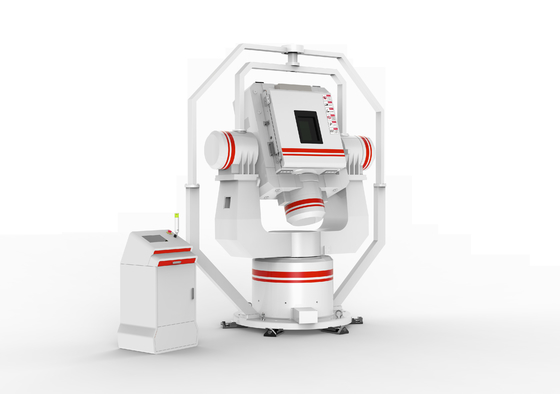

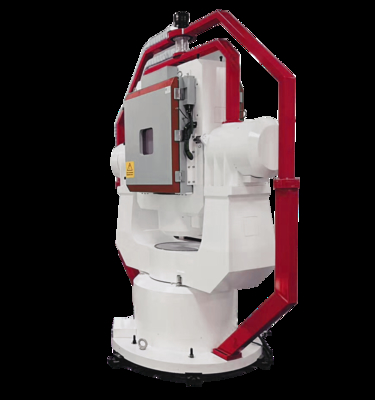

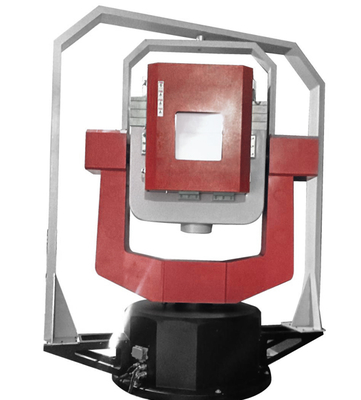

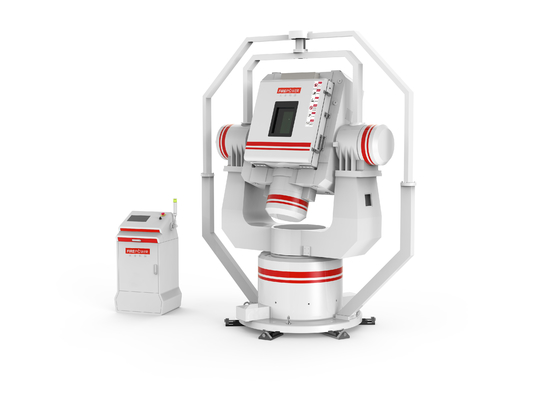

Pozycja 3-osiowego gramofonu UUT Struktura mechaniczna ze skrzynką temperaturową

Nazwa marki:	Firepower
Numer modelu:	3A50
MOQ:	1
Cena £:	Negocjowalne
Warunki płatności:	L/C, T/T

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Nazwa produktu:

gramofon trójosiowy

załaduj maksymalną wagę:

50 KG

załaduj maksymalny rozmiar:

450×400×350 mm

Struktura:

UUT

Średnica stołu:

550 mm

Przecięcie trzech osi:

0.25 mm w promieniu kuli

Precyzja pozycjonowania:

±3″

Podkreślić:

Pozycja 3-osiowego gramofonu

3-osiowego testowanego gramofonu

3-osiowego gramofonu z temperaturą

Opis produktu

Ceny 3-osiowego gramofonu trójosiowego stołu testowego pozycji ruchu gramofonu

Działający na trzech ośach gramofon w zależności od celu klasyfikacji obejmuje tradycyjny gramofon o trzech ośach oraz trójosiowy gramofon z skrzynką temperatury.Konwencjonalny stolik z węzłem trójosiowym ma głównie konstrukcję dwustronnąGłówna struktura trójosiowego gramofonu z skrzynką temperatury należy do typu UUT, który może realizować pozycję,funkcja prędkości i huśtawki w określonym zakresie temperatury.

Inercyjna nawigacja testowa gramofon składa się głównie z ciała mechanicznego, systemu sterowania, układu napędowego itp. Stan pracy obejmuje pozycję, prędkość, kołysanie, wibracje, serwo śledzenie itp.Zgodnie z różnymi wymaganiami badań, istnieją pojedyncze, podwójne, potrójne, a nawet wielokrotne osie; sposoby sterowania mogą być automatyczne, ręczne i symulacyjne itp. Dostępne są sterowanie bliskie i zdalne.Funkcje zabezpieczające obejmują ochronę przed nadmiernym obciążeniem, ochrona przed prądem, ochrona przed napięciem, ochrona przed gorącem, ochrona przed prądem awaryjnym w przypadku przekroczenia limitu ruchu itp.Badanie w różnych warunkach środowiskowych można wykonać z dodatkową komorą temperatury i skrzynką próżniową.

Główne parametry techniczne	Maksymalne obciążenie: 50 kg
	Maksymalny rozmiar obciążenia: 450 × 400 × 350 mm
	Struktura mechaniczna:UUT
	Średnica stołu: 550 mm
	Przecinek trzech osi:0.25 mm w promieniu kuli ((zabezpieczenie procesu)
	Dokładność obrotu nachylenia	Odległość ±3′′; Rolowanie ±3′′; Pozycja ±3′′
	Trójosiowa pionowość: oś odchylenia i rolowania ±3′′
	Dokładność pozycjonowania kątowego w trzech ośach: ± 3′′
	Powtórność pozycjonowania kątowego w trzech ośach:2"
	Zakres obrotowy w trzech ośach:nieprzerwanie
	Zakres prędkości kątowej	Rolowanie ±0,001o/s ̇500o/s
		Wskaźnik odchylenia
		Pozycja ±0,01 o/s ≈400 o/s
	Maksymalne przyspieszenie kątowe (z obciążeniem)	Rolowanie 1000°/s2
		Odchylenie 600°/s2
		Pozycja 400°/s2
	gładkość prędkości	ponad 360°, przy pełnej prędkości 0,001°/s
	Dokładność prędkości	(360° średnia) ±5×10-5 (50PPM) ((10° średnia) ±1×10-4 ((100PPM) ((1° średnia) ±1×10-3 ((1000PPM)
	Rozdzielczość prędkości	0.0001 o/s
	Przepustowość systemu: (-3dB)	15 Hz
		Głos 10 Hz
		Pozycja 8Hz
	Z funkcją symulacji cyfrowej, interfejsem komunikacyjnym RS232, GPS
	Pętla przesuwania przewodzenia elektrycznego (pętle użytkownika 90).
	Komora termiczna	Chłodzenie mechaniczne
		Zakres Min= - 65,Max= + 90,Avg= 25 °C
		Pozytywny nachylnik 1,0°С/min;Negatywny nachylnik 1,0 °С/min
		Dokładność ± 1 °C; Stabilność ± 0,1 °C
	Władza	a) Trójfazowy, czterofasowy przewód, 380V±10%, 50Hz ± 3%
		b) Jednofazowe 220V±10%, 50HZ±3%
	Warunki pracy	a) temperatura robocza:20±10oC;
		b) wilgotność względna: ≤ 50% (~ 30oC);
		c) opór uziemienia drutu uziemionego < 2Ω;
		d) z izolacją wibracyjną;
