Pozycja 3-osiowego gramofonu UUT Struktura mechaniczna ze skrzynką temperaturową

Nazwa marki:	Firepower

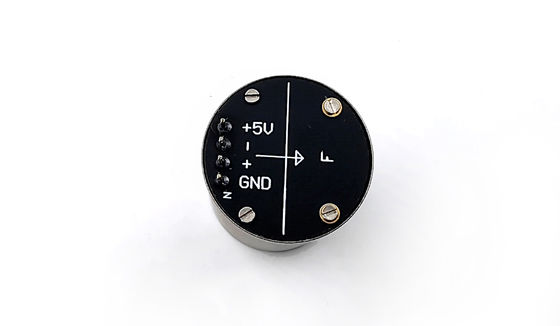

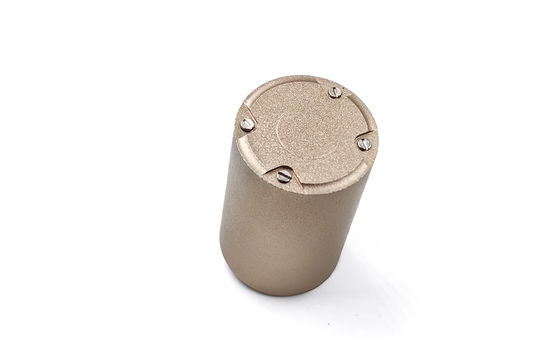

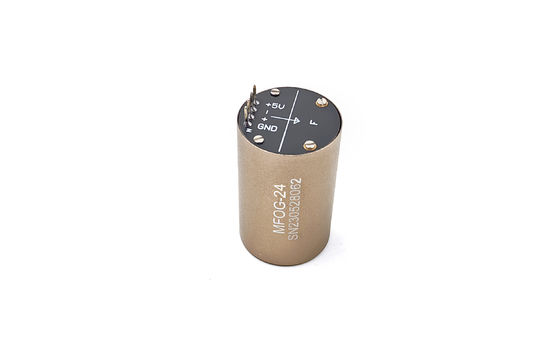

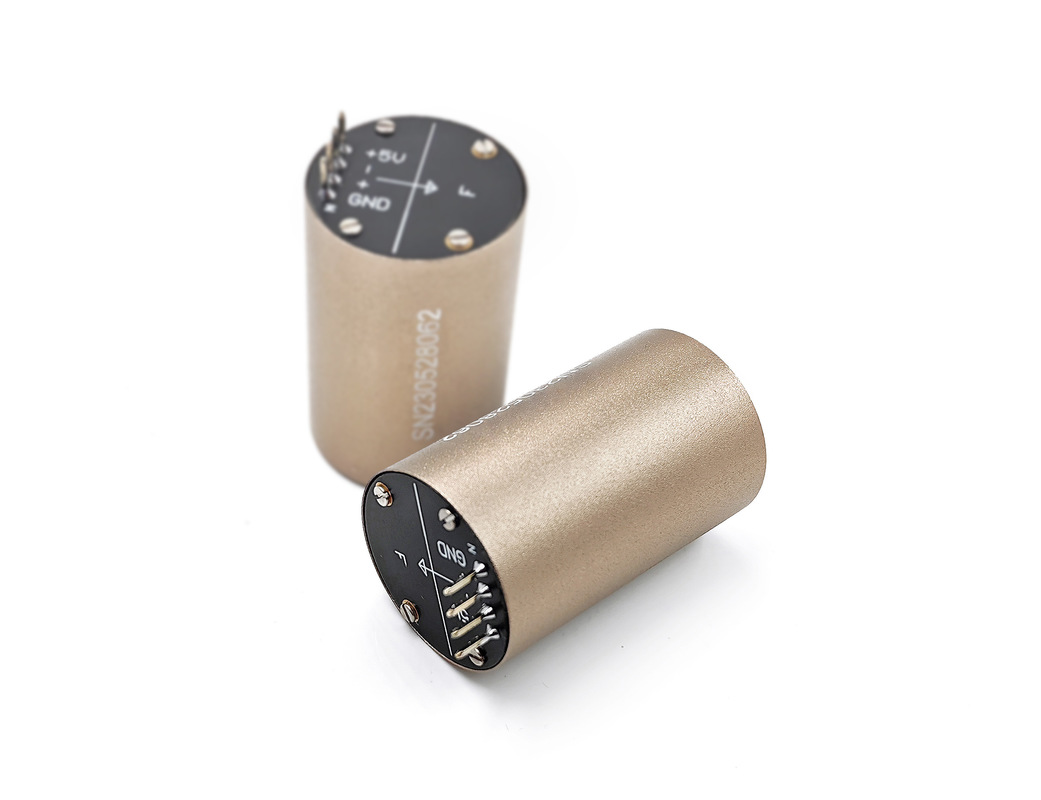

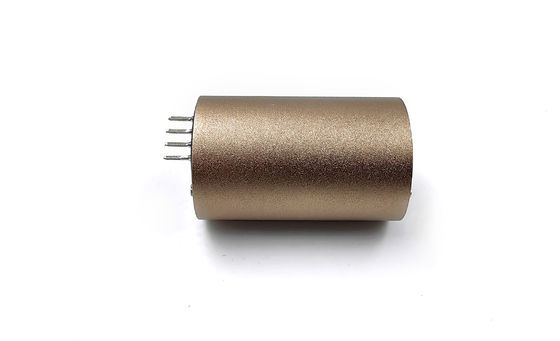

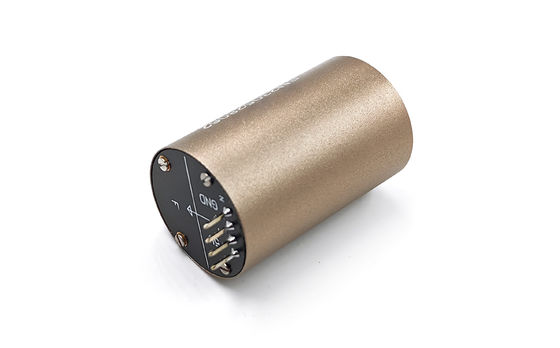

Numer modelu:	MFOG-24
MOQ:	1
Cena £:	800$
Warunki płatności:	L/C, T/T
Zdolność do zaopatrzenia:	500pcs

Szczegółowe informacje

Opis produktu

Szczegółowe informacje

Miejsce pochodzenia:

Chiny

Zakres:

±500°/s

Współczynnik skali:

3600LSB°/s

Stabilność zerowego obciążenia:

≤1,5°/s

Powtarzalność zerowa:

≤1,5°/s

Szerokość pasma 3dB:

≥300 Hz

wymiar:

φ24x39mm

Szczegóły pakowania:

SKRZYNKA

Możliwość Supply:

500pcs

Podkreślić:

Pozycja 3-osiowego gramofonu

3-osiowego testowanego gramofonu

3-osiowego gramofonu z temperaturą

Opis produktu

Pozycja 3 Oś Obrotowy UUT Mechaniczna konstrukcja z skrzynką temperatury

Przegląd produktu

Wysokiej precyzji, trójosiowy gramofon z komorą temperatury do badań nawigacji inercyjnej i symulacji ruchu.Dostępne w konwencjonalnej konfiguracji trójosiowej lub z zintegrowanymi możliwościami regulacji temperatury.

Główne specyfikacje

Atrybut	Wartość
Nazwa produktu	Trójosiowy gramofon
Maksymalna masa ładunku	50 kg
Maksymalny rozmiar ładunku	450 × 400 × 350 mm
Struktura	UUT
Średnica stołu	550 mm
Przecinek trzech osi	0.25 mm w promieniu kuli
Dokładność pozycjonowania	± 3′′

Cechy produktu

Dostępne w konwencjonalnej konfiguracji trójosiowej lub z zintegrowaną komorą temperatury
Struktura mechaniczna UUT do precyzyjnego sterowania ruchem
Funkcje pozycji, prędkości i huśtawki na wszystkich ośach
Kompleksowe systemy ochrony, w tym ochrona przed prądem, prądem i napięciem
Opcjonalne badania środowiskowe z komorą temperatury i skrzynką próżniową

Parametry techniczne

Specyfikacje mechaniczne
Maksymalna masa ładunku	50 kg
Maksymalny rozmiar ładunku	450 × 400 × 350 mm
Średnica stołu	550 mm
Przecinek trzech osi	00,25 mm w promieniu kuli (pewność procesu)
Dokładność rotacji
Dokładność obrotu nachylenia	Odległość ±3′′; Rolowanie ±3′′; Pozycja ±3′′
Trójosiowa pionowość	Oś odchylenia i obrotu ±3′′
Dokładność pozycjonowania kątowego w trzech ośach	± 3′′
Powtarzalność pozycjonowania kątowego w trzech ośach	2"
Zakres obrotowy w trzech ośach	Nieprzerwanie
Zakres prędkości kątowej
Rolowanie	± 0,001°/s ≈ 500°/s
Głupota	± 0,001°/s ≈ 400°/s
Pozycja	± 0,01°/s ≈ 400°/s
Specyfikacje działania
Maksymalne przyspieszenie kątowe (z obciążeniem)	Rolowanie 1000°/s2, skok 600°/s2, pozycja 400°/s2
Prędkość Gładkość	Powyżej 360°, pełna prędkość 0,001°/s
Dokładność prędkości	360° średnia ±5×10−5 (50PPM), 10° średnia ±1×10−4 (100PPM), 1° średnia ±1×10−3 (1000PPM)
Prędkość rozdzielczości	00,0001°/s
Szerokość pasma systemu (-3dB)	Rolowanie 15 Hz, dźwięk 10 Hz, kierunek 8 Hz
Komora termiczna
Metoda chłodzenia	Chłodzenie mechaniczne
Zakres temperatury	Min -65°C, Max +90°C, Średnia 25°C
Gradient temperatury	Pozytywne 1,0°C/min; ujemne 1,0°C/min
Dokładność temperatury	±1°C
Stabilność temperatury	± 0,1°C
Wymagania energetyczne
Trzy fazy	380V±10%, 50Hz±3%
Jednorazowa faza	220V±10%, 50Hz±3%
Warunki pracy
Temperatura pracy	20±10°C
Względna wilgotność	≤ 50% (30°C)
Odporność ziemi	< 2Ω
